ООО «ВИТЭКО» Argel OT Ш.021.000 РЭ

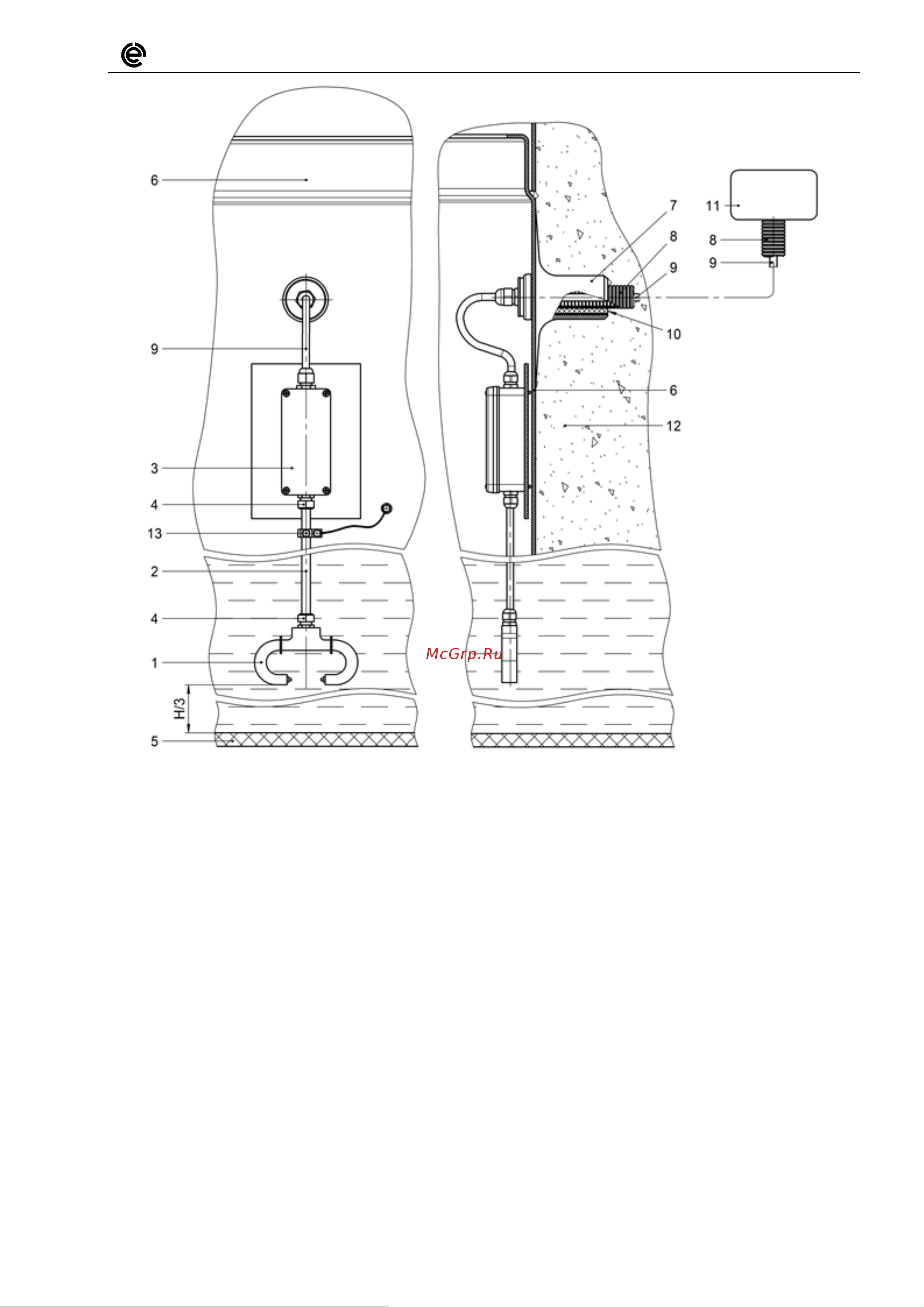

1 – датчик;

2 – труба медная Ø12 мм;

3 – коробка соединитель-

ная;

4 – муфты крепёжные;

5 – днище жироуловителя;

6 – колодец технический;

7 – вывод кабельный;

8 – труба гофрированная

32 ПНД (труба гофриро-

ванная 40 ПНД);

9 – кабель YDYM 3х1,5

(NYYM 3х1,5);

10 – герметик силиконо-

вый;

11 – сигнализатор уровня;

12 – песок уплотнённый;

13 – заземление.

Рисунок Б.2– Схема монтажа датчика уровня осадка

Кабель 9 от вывода кабельного 7 из технического колодца 5 до сигнализатора

уровня 11 проложить в трубе гофрированной 8. При прокладке кабельной линии 8, 9

предусмотреть комплекс защитных мер на выбор проектной организации. Зазор

между трубой гофрированной 8 и вводом кабельным 7 загерметизировать силиконо-

вым герметиком.
