15
COMPRAG Screw air compressor A-Series
3.2 Dimensions
1500
1500
1500
1500
1500
1
2
L
D
H

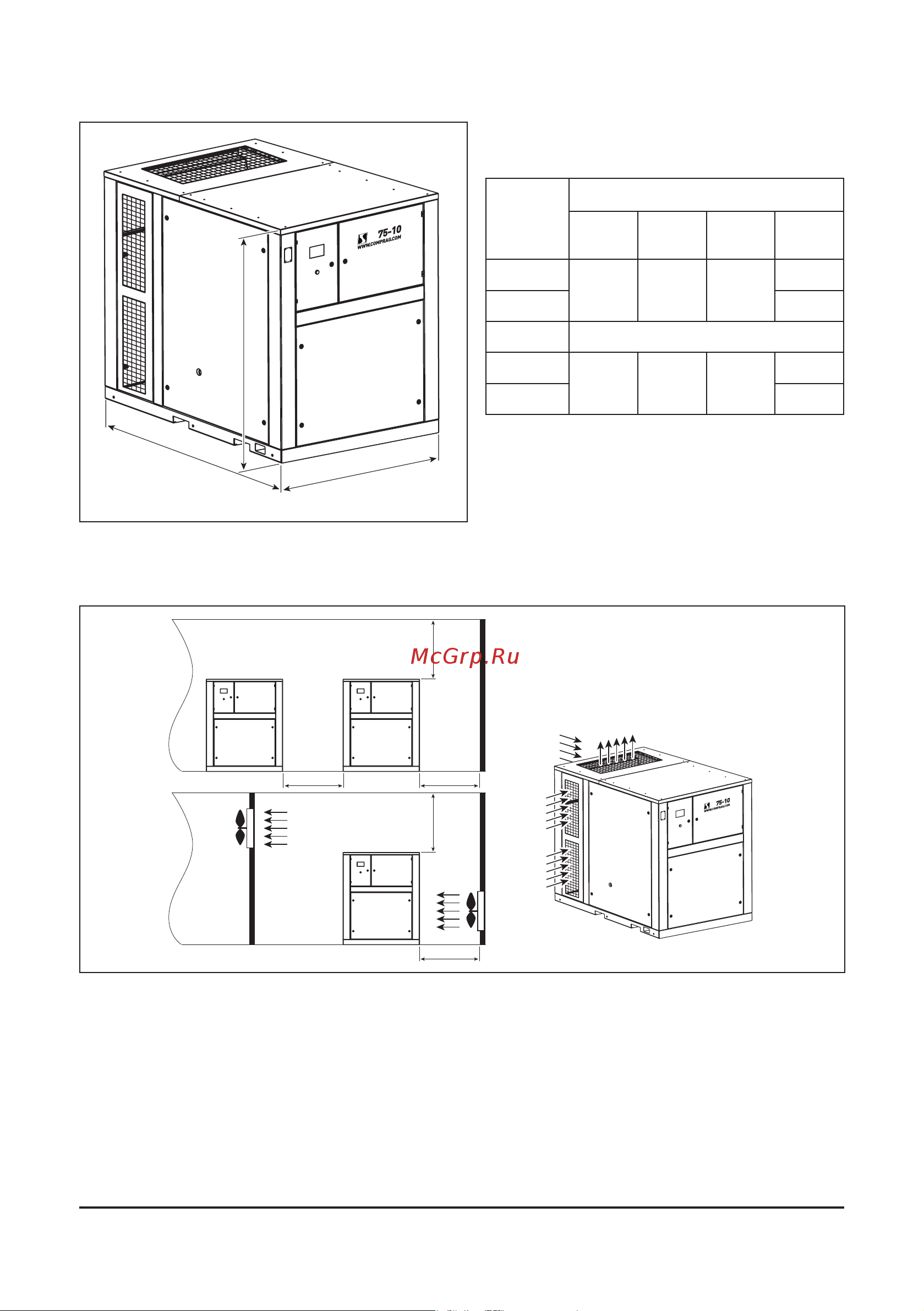

Fig. 3.2 Dimension drawing A75 – 90.
Model
Compressor dimensions
Length
L, mm
Width
D, mm
Height
H,mm
Weight,
kg
A75
1490 1960 1790
1580
A90 1690
Packaging dimensions
A75
1580 2090 1970
1620
A90 1740
3.3 Requirements on installation facility
Fig. 3.3
Installation
facility proposal A75 – 90.
1. Air inflow
2. Air outflow
Ensure that the oor of the facility can withstand the weight of the compressor. Install the
compressor on a level surface that is able to bear its weight. Adjust the horizontal axis of the
compressor using a levelling instrument. If the compressor is not anchored to the base on
which it is installed, the tilt angle with respect to the horizontal surface must not exceed 3°.
