Panasonic CQ-DFX202N [14/22] Руководство по инсталляции

182 мм

53 мм

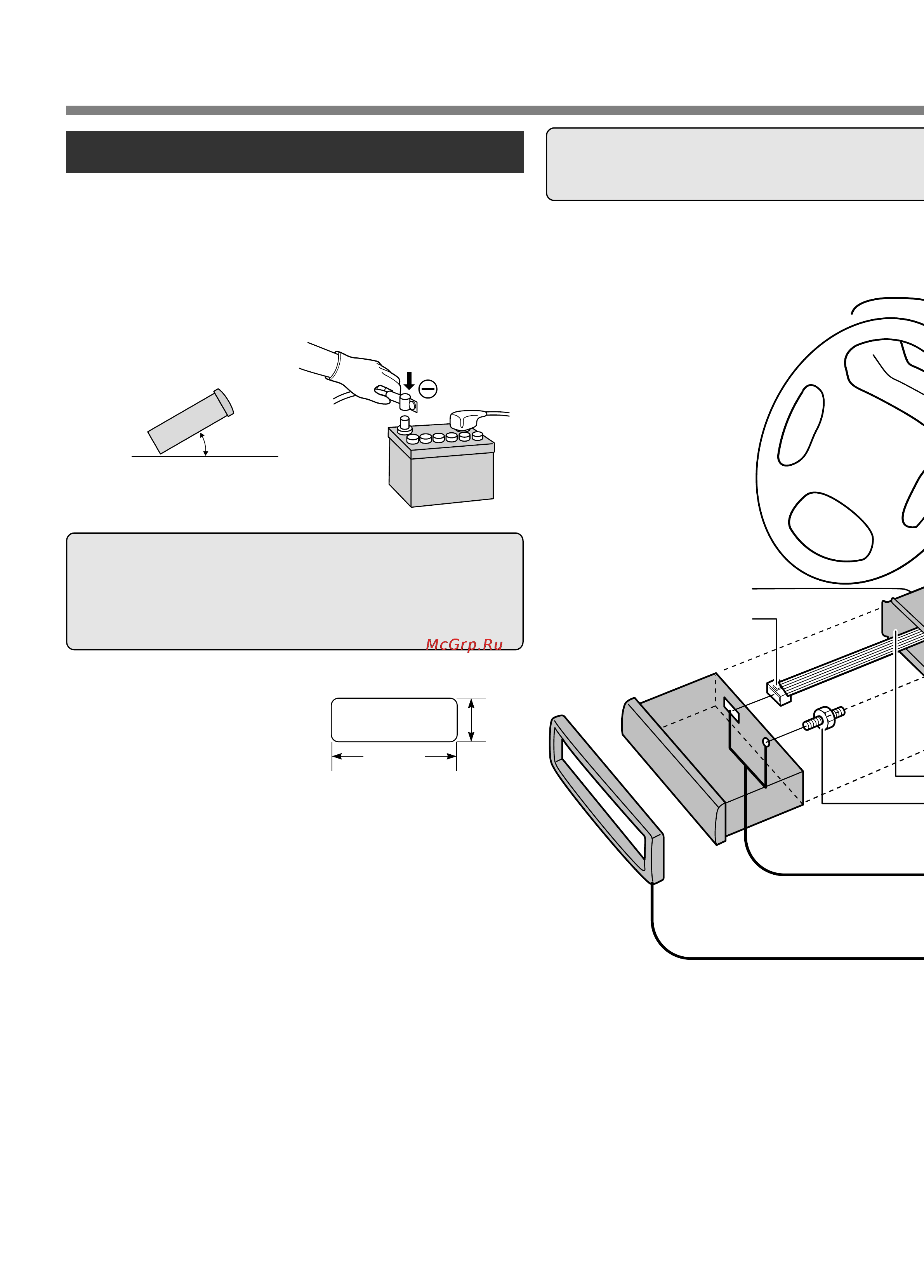

Руководство по инсталляции

Подготовка

•

Перед инсталляцией проверьте работу радио с антенной и

акустическими системами.

•

Отсоедините кабель от отрицательной (-) клеммы аккумулятора

(См. предупреждение ниже).

•

Устройство должно быть установлено в горизонтальном

положении, передняя панель может быть приподнята под удобным

углом, но не более чем на 30 градусов.

30 градусов или менее

Предупреждение: Не отключайте клеммы аккумуляторной батареи

автомобиля, оснащенного навигационным компьютером, так как

это приведет к стиранию всех установок, сохраненных пользовате-

лем в памяти компьютера. Вместо этого следует предпринять допол-

нительные меры безопасности для предотвращения коротких

замыканий в процессе установки устройства.

Установка в приборной панели

Ниша для установки

Устройство может быть установлено в

любой приборной панели, имеющей

нишу, соответствующую размерам,

указанным на рисунке справа. Приборная панель должна быть толщиной

4,5 мм - 6 мм, что необходимо для надежного крепления аппарата.

Меры предосторожности при установке

По возможности инсталляция устройства должна производиться профес-

сиональным установщиком аудиоаппаратуры.

В случае возникновения трудностей при установке обратитесь в авторизо-

ванный сервисный центр Panasonic.

1. Данная система предназначена для работы только с 12-В источником

постоянного тока (автомобильной аккумуляторной батареей) с зазем-

лением отрицательного полюса.

2. При выполнении электрических соединений строго следуйте схеме (см.

стр. 20), иначе можно повредить устройство.

3. Кабель питания (красный) подключайте только после выполнения всех

соединений.

4. Проверьте, чтобы аккумуляторный провод (желтый) был подсоединен

к положительной клемме (+) батареи или к разъему (ВАТ) блока пре-

дохранителей.

5. Во избежание короткого замыкания заизолируйте все оголенные про-

вода.

6. После инсталляции устройства тщательно закрепите все провисающие

провода.

7. Перед подключением к данному устройству дополнительного оборудо-

вания внимательно прочтите прилагающиеся к нему инструкции по ус-

тановке и подключению.

•

Мы настоятельно рекомендуем Вам пользо-

ваться перчатками при установке устройства,

чтобы случайно не пораниться.

Сначала завершите все электрические соеди-

нения, а затем проверьте их правильность.

(См. стр. 20)

Разъем кабеля питания

③

Монтажный зажим (❈)
