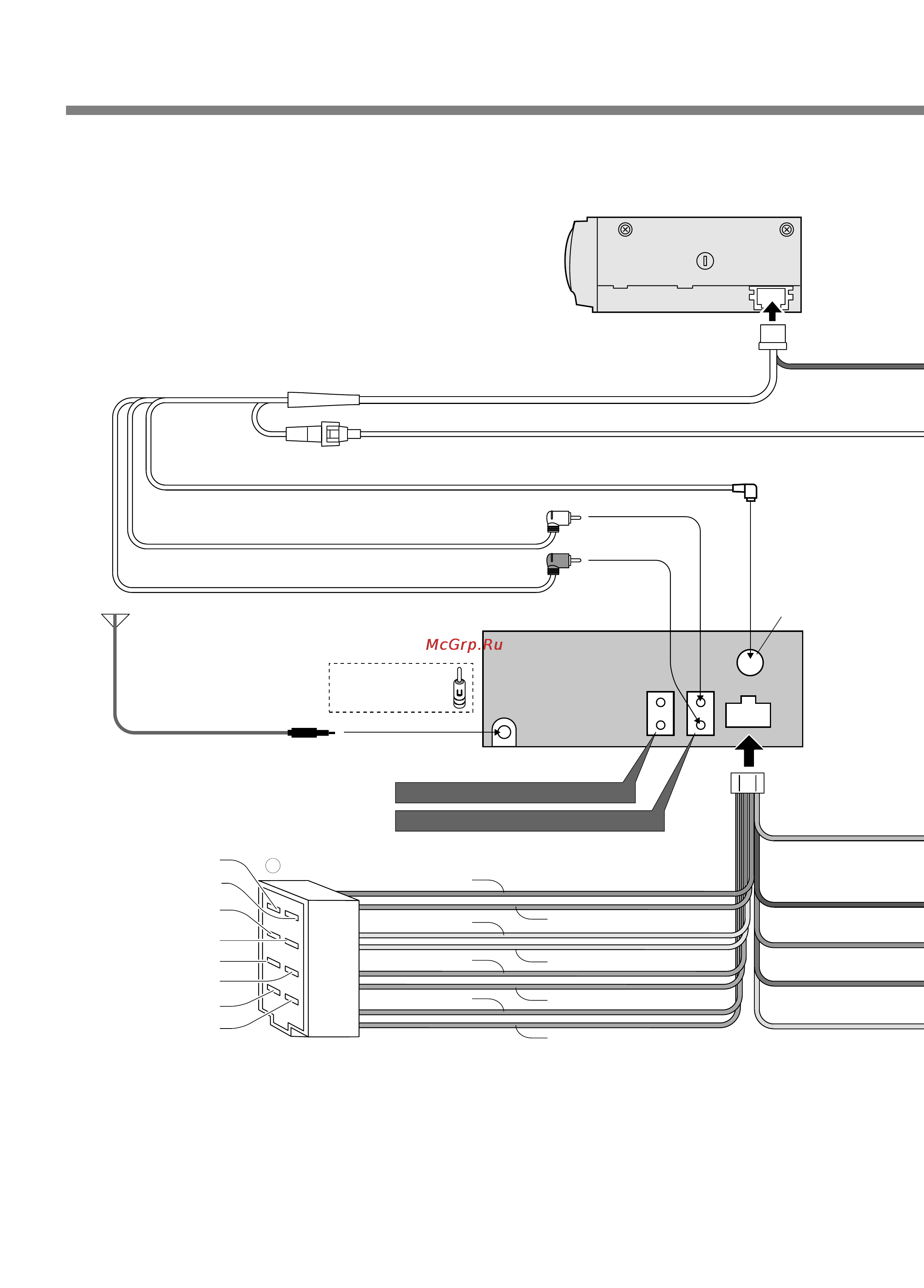

Panasonic CQ-DFX202N [18/22] Схема соединения проводов
![Panasonic CQ-DFX202N [18/22] Схема соединения проводов](/views2/1000915/page18/bg12.png)
B
10. Антенна
➂Разъем питания
⑥Антенный
адаптер (6)
стандарта ISO
(Желтый)
(Красный)
(Черный)
(Оранжевый)
(белый)
(серый)
(зеленый)
(фиолетовый)
A
(Темно-синий)
CD-ресивер
CQ-DFX202N
(П) (красный)
(Л) (белый)
Выходной разъем предусилителя (тыловой канал)
Входной разъем CD-чейнджера
(Л) (белый)
(П) (красный)
(Если необходим)
Соединитель
для управления
CD-чейнджером
Удлинительный кабель
(DIN/BATT/RCA/GND)
(Черный)
CD-чейнджер
CX-DP88N
(Желтый)
Предохранитель (3 А)
В (коричневый)
Левый тыловой
динамик -
Левый тыловой
динамик +
Левый фронтальный
динамик -
Левый фронтальный
динамик +
Правый фронтальный
динамик -
Правый фронтальный
динамик +
Правый тыловой
динамик -
Правый тыловой
динамик+
(фиолетовый с черной полосой)
(серый с черной полосой)
(белый с черной полосой)
(зеленый с черной полосой)
Кабель DIN для управления чейнджером
Кабель RCA
Динамики
18
Подключение электрических проводов
Схема соединения проводов
Пример: Подсоединение CD-чейнджера CX-DP88N (приобретается отдельно).
