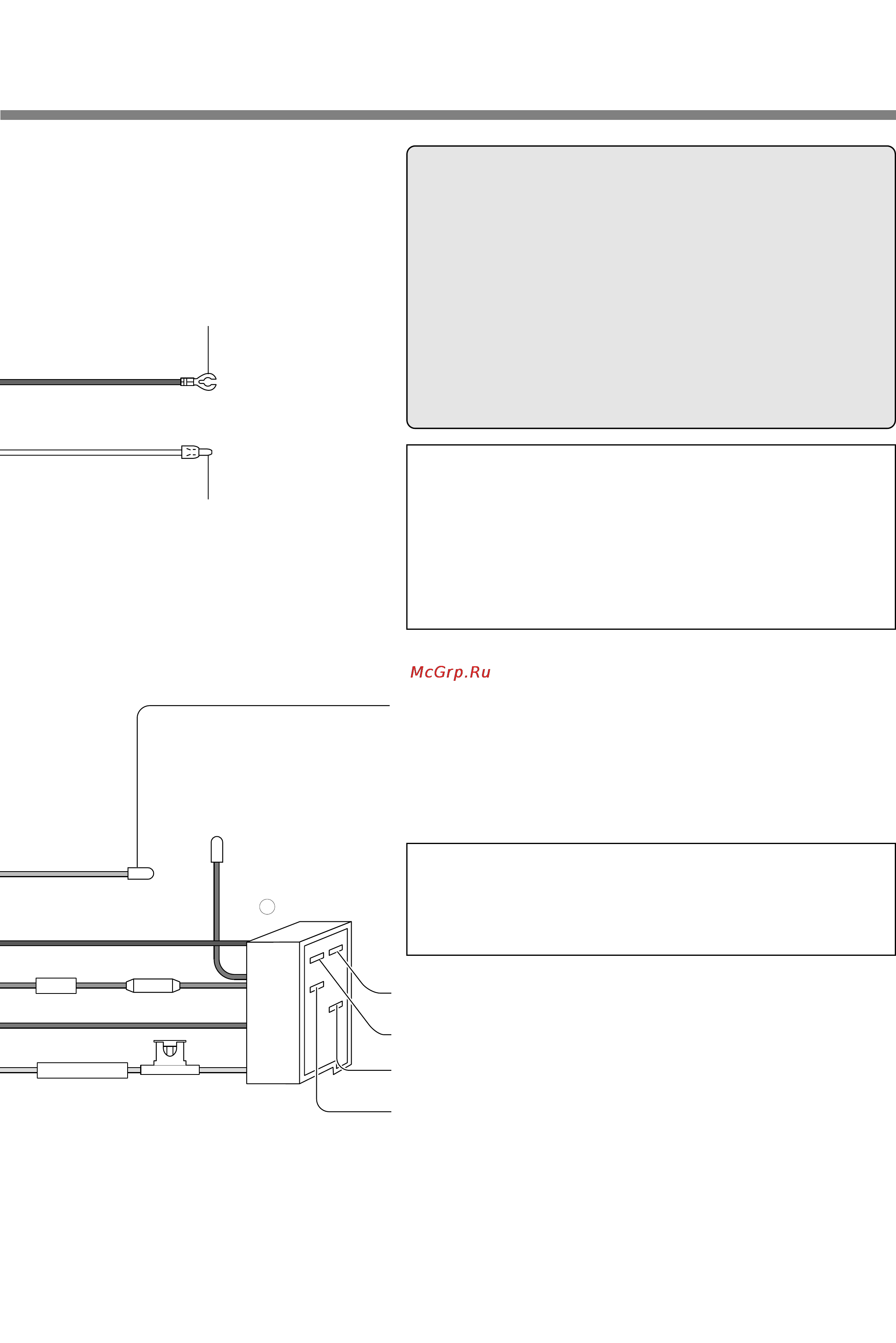

A (Черный)
(Темно-синий)
Сопротивление (1 кОм)
БАТАРЕЯ 15 А
ACC
A5
Предохранитель 15 А
Провод заземления
подсоединяется к зачищенному
металлическому участку шасси
автомобиля.
Аккумуляторный провод
к автомобильному аккумулятору,
непрерывная подача +12 В
постоянного тока.
B
19
Предупреждения:
•
Перед подключением системы проверьте соединители, имеющие-
ся в Вашем автомобиле (см. Примечания на стр. 4 и 5).
•
Данное устройство предназначено для установки в автомобиле,
имеющем заземление отрицательного полюса 12-В источника тока.
•
Во избежание повреждения устройства при выполнении соедине-
ний строго следуйте схеме подключения проводов.
•
Зачистите примерно 5 мм концов проводов для соединения (толь-
ко для проводов с соединителями, не отвечающими стандарту ISO).
•
Не подключайте разъем питания к устройству до завершения всех
необходимых соединений.
•
Во избежание короткого замыкания на шасси автомобиля надеж-
но заизолируйте все оголенные части проводов. Свейте все кабели
в жгут и не допускайте соприкосновения разъемов кабелей с ме-
таллическими деталями автомобиля.
•
Данное устройство может быть подключено к опционному CD-
чейнджеру (CX-DP9061/ DP9060EN, CX-DP88N, CX-
DP801/DP803EN и CX-DP601EN) и опционному кабелю
расширения.
•
За подробностями обратитесь к ближайшему авторизованному
дилеру Panasonic.
•
Для подключения к CD-чейнджеру обратитесь к инструкции по экс-
плуатации CD-чейнджера (CX-DP9061/ DP9060EN, CX-DP88N, CX-
DP801/DP803EN и CX-DP601EN)
С1: (оранжевый)
Провод заглушения звука при телефонном звонке (*)
Подключается к автомобильному проводу заглушения звука при
телефонном звонке.
Примечание: Провод заглушения звука при телефонном звонке пред-
назначен только для подключения к проводу заглушения звука радио.
Выходной сигнал, отличный от телефонного, не будет отключать звук.
Провод Navi Mute (**)
Подключается к разъему Navi Mute автомобильной навигационной системы
Panasonic.
* Функция Telephone Mute
Звук от динамиков не слышен во время телефонного разговора.
** Функция Navi Mute
Звук от динамиков не слышен во время передачи сообщения
навигационной системы.
А8: Провод заземления (черный)
Подсоединяется к зачищенному металлическому участку шасси
автомобиля.
А7: Провод питания (ACC или IGN) (красный)
К источнику питания АСС, +12 В постоянного тока.
А4: Аккумуляторный провод (желтый)
К автомобильному аккумулятору, непрерывная подача +12 В постоянного тока
А5*: (Темно-синий)
Провод управления реле электроприводной антенны
(К электроприводной антенне) (макс. 500 мА).
Этот провод не предназначен для использования с антенной, имеющей
переключатель привода.
Провод управления реле усилителя мощности
Этот провод предназначен для подключения к усилителю мощности
Panasonic.
