53
COMPRAG ADX –Осушитель адсорбционный с холодной регенерацией
Для эксплуатации осушителя при иных рабочих условиях или
другой точки росы, необходимо приобрести дополнительные
форсунки. Это сделано для точного дозирования расхода осу-
шенного воздуха.

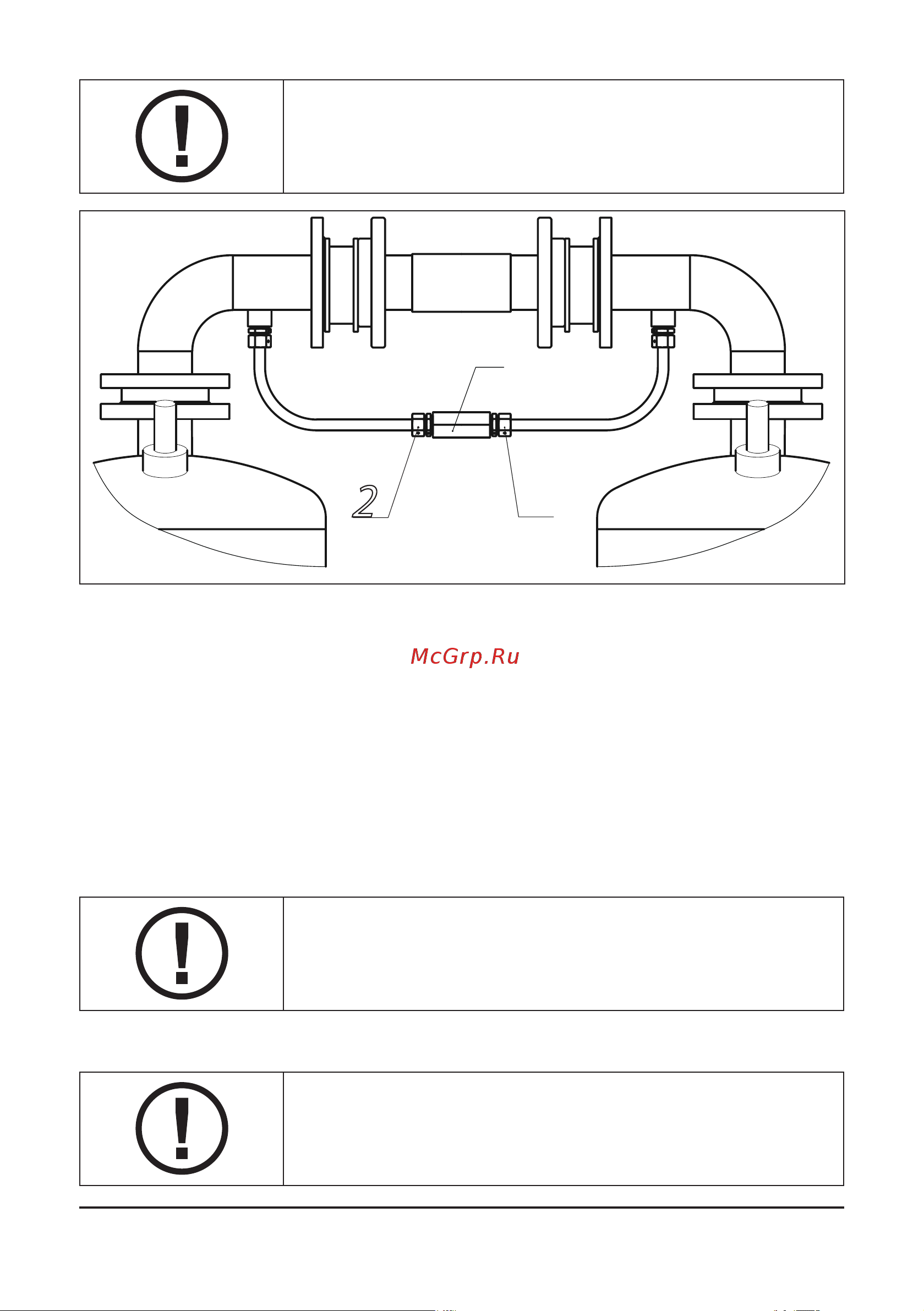

Рис. 5.1
Для замены форсунки (1), необходимо открутить фитинги (2). После замены обеспечьте
герметичность соединений.
5.2 Периодические проверки
В ежедневном порядке проводить контроль за сменой циклов и показаний манометров.
Раз в месяц демонтировать, форсунку 8, глушитель 5, указанные на рисунке 3.5, для
осмотра и при необходимости очистки от попадания масла и пыли.
Если не проводить этих процедур, может быть нарушена пра-
вильная работа осушителя, что приведет к заметному ухудше-
нию качества воздуха на выходе из осушителя
5.3 Замена адсорбента
Старение адсорбента приведет к снижению эксплуатационных
свойств осушителя. Если у Вас нет возможности проконтроли-
ровать качество осушенного воздуха, то замена адсорбента
должна производится каждые 3 года
1
2
2
