20

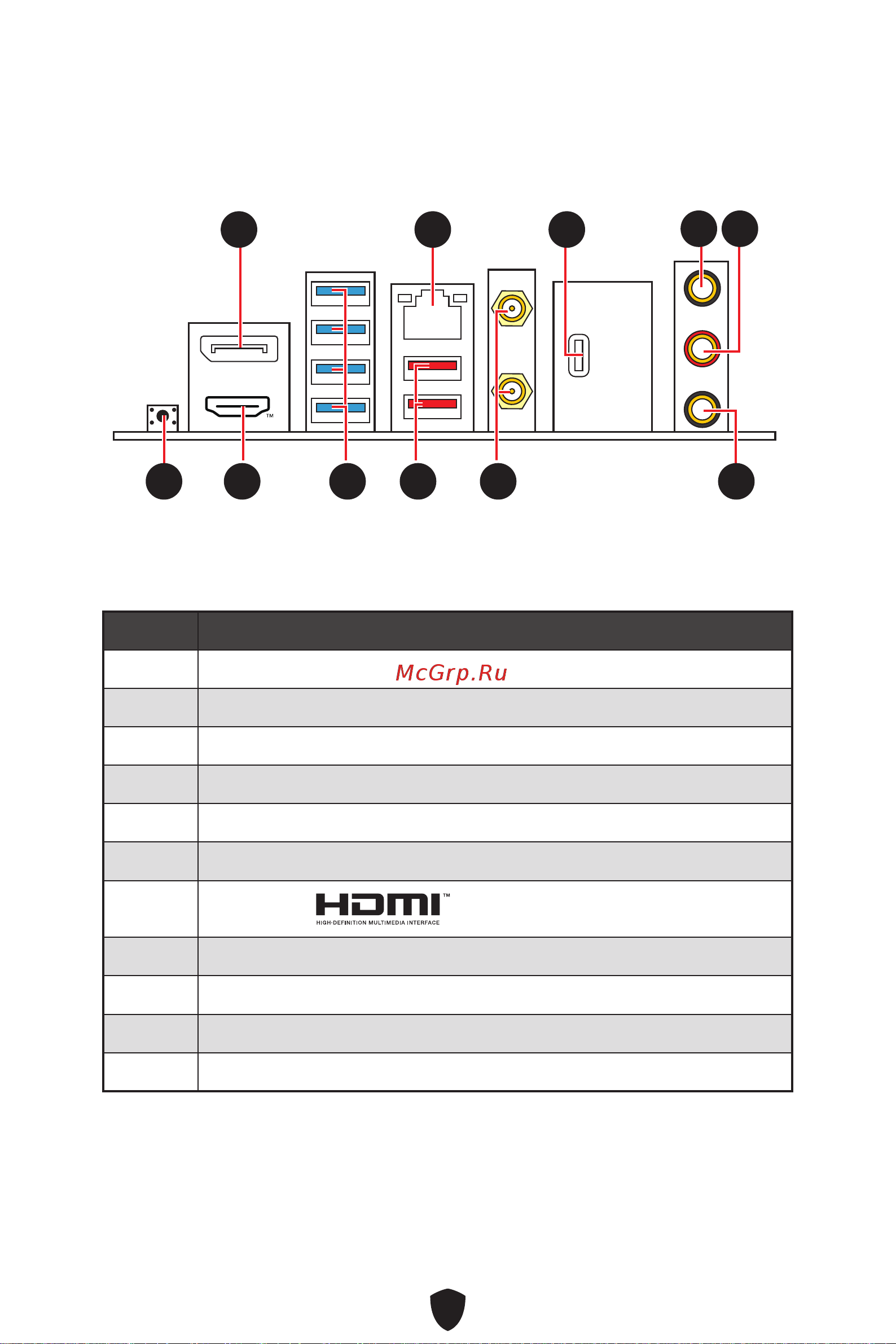

Разъемы задней панели
44 55
66
11 22 33
77 88 99 1010 1111
Пункт Описание
1 DisplayPort
2 Порт LAN 2.5 Гбит/с
3 Порт USB 3.2 Gen2x2 20Гб/с Type-C (от контроллера ASM3241)
4 Линейный вход
5 Линейный выход
6 Кнопка очистки данных CMOS
7
Порт HDMI™
8 Порты USB 3.2 Gen 1 5Гб/с Type-A (от чипсета Z790)
9 Порты USB 3.2 Gen 2 10Гб/с Type-A (от чипсета Z790)
10 Разъемы антенны Wi-Fi
11 Микрофонный вход
