21

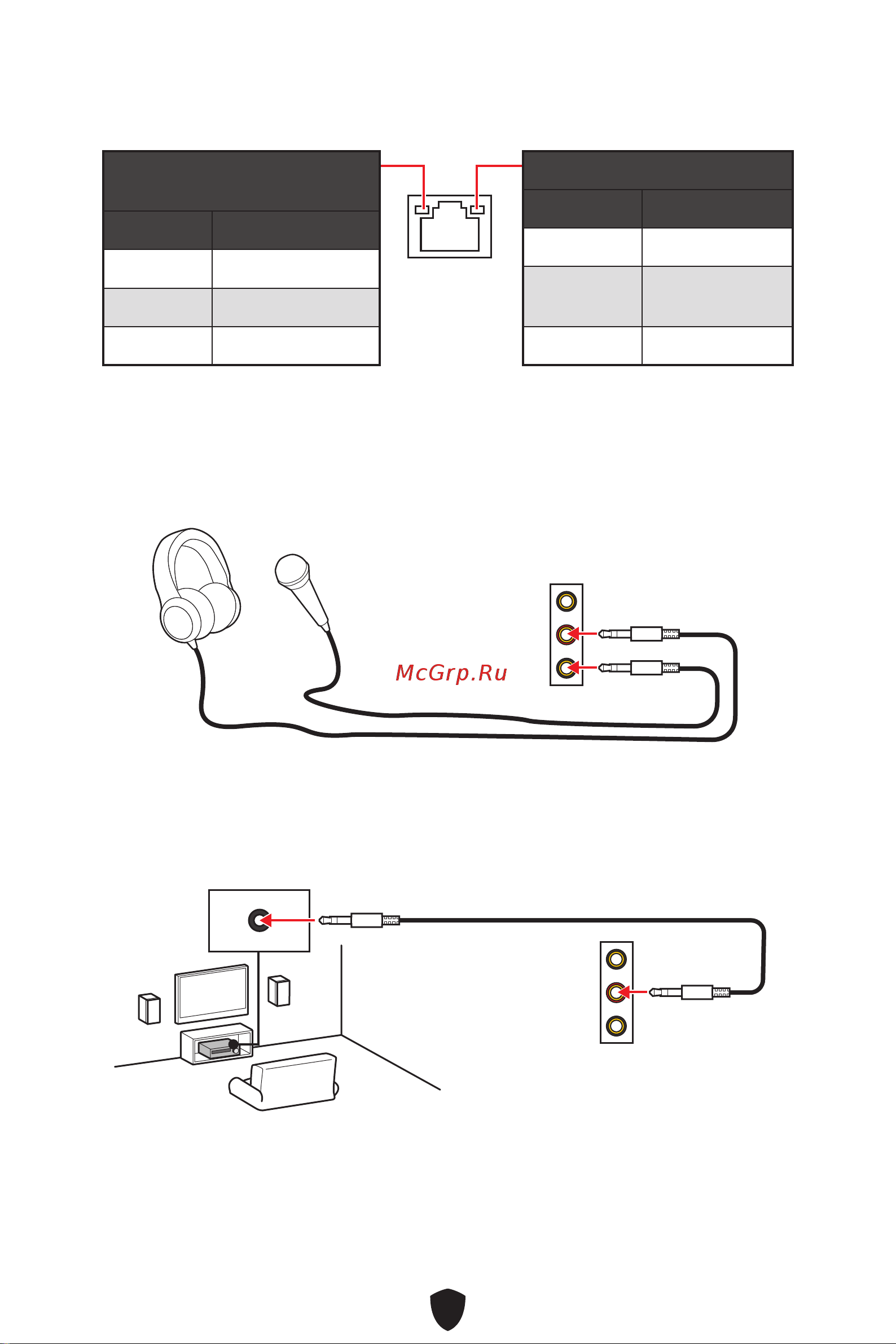

Таблица состояний индикатора порта LAN
Подключение/ Работа
индикатора
Состояние Описание
Выкл. Не подключен
Желтый Подключен
Мигает Передача данных
Скорость передачи данных
Состояние Скорость
Выкл. 10 Мбит/с
Зеленый 100/1000
Мбит/с
Оранжевый 2.5 Гбит/с
Подключение аудиоразъемов
Подключение наушников и микрофона
Подключение внешнего стерео усилителя (колонок)
AUDIO INPUT
