8

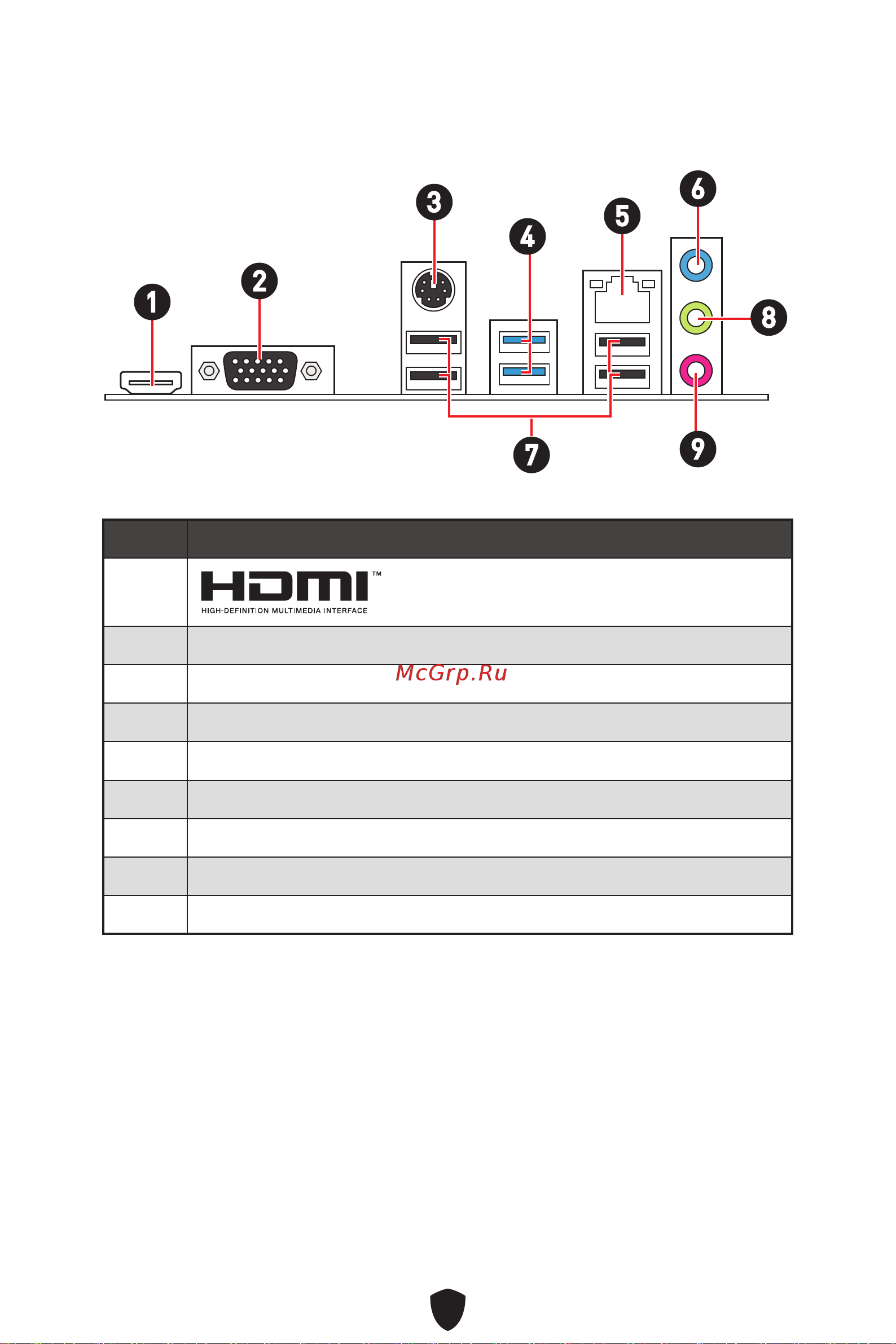

Разъемы задней панели
Пункт Описание
1
2 Порт VGA
3 Комбинированный порт PS/2 клавиатуры/ мыши
4 Порты USB 3.2 Gen 1 5Гб/с Type-A (от чипсета H610)
5 Порт LAN 1 Гбит/с
6 Линейный вход
7 Порты USB 2.0 Type-A (от чипсета H610)
8 Линейный выход
9 Микрофонный вход
2
1
3
4
5
8
9
6
7
