MSI PRO H610M-C EX [20/25] Jcom1 разъем последовательного порта
![MSI PRO H610M-C EX [20/25] Jcom1 разъем последовательного порта](/views2/1915811/page20/bg14.png)
19
Индикаторы отладки EZ
Данные светодиоды показывают состояния материнской платы.
CPU - процессор не обнаружен или поврежден.
DRAM - память DRAM не обнаружена или повреждена.
VGA - видеокарта не обнаружена или повреждена.
BOOT - устройство загрузки не обнаружено или повреждено.

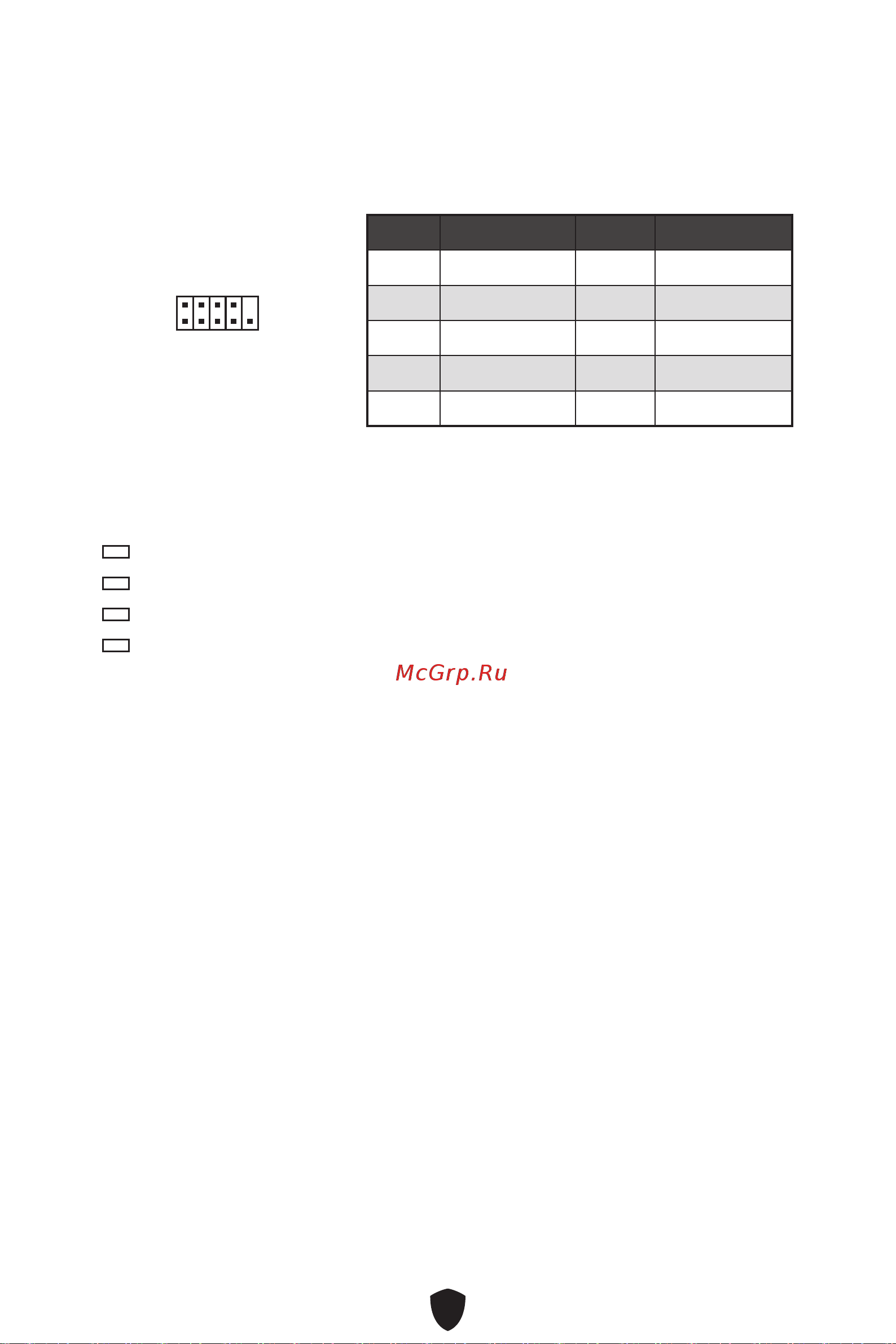

JCOM1: Разъем последовательного порта
Данный разъем позволяет подключить последовательный порт, размещенный на
внешнем бракете.
1
2 10
9
Контакт Название сигнала Контакт Название сигнала
1 DCD 2 SIN
3 SOUT 4 DTR
5 Ground 6 DSR
7 RTS 8 CTS
9 RI 10 No Pin
