Условная пропускная способность шаровых кранов
Арт. 1001, 1002, 1003, 1004, 1005
DN 15 20 25 32 40 50 65 80 100
Kv, м/ч 18,03 45,27 73,61 125,97 203,39 320,99 545,09 867 1387,2

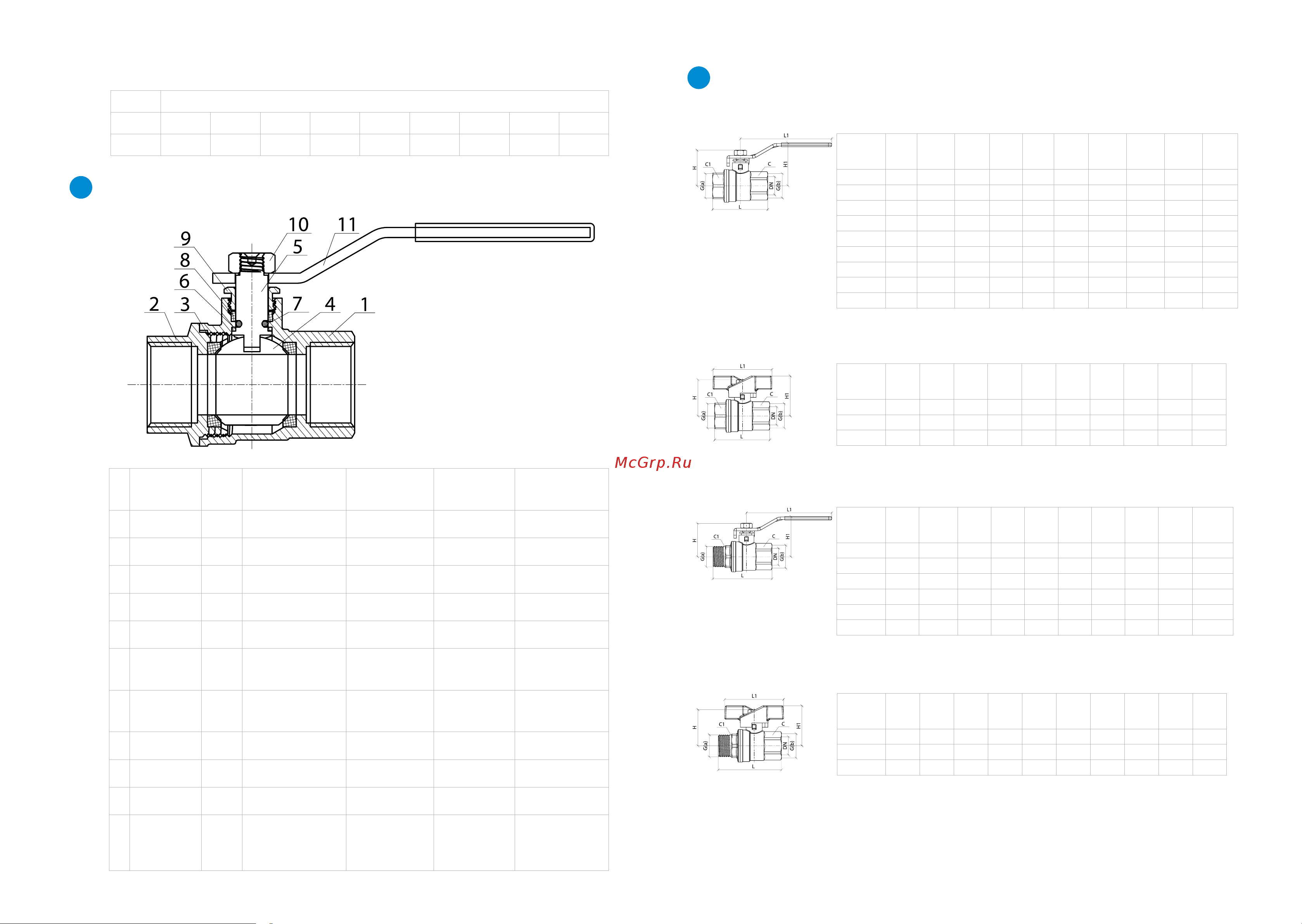

КОНСТРУКЦИЯ И МАТЕРИАЛЫ ИЗДЕЛИЯ
Рис. 1
№ Детали
Кол-
во,
шт.
Материал Марка Покрытие
Нормативный
документ
1 Корпус 1 Латунь
CW617N
(ЛС 59-2)
Никель
EN 12165,
ГОСТ 15527
2 Корпус 1 Латунь
CW617N
(ЛС 59-2)
Никель
EN 12165,
ГОСТ 15527
3
Уплотнение
шара
2 Тефлон
PTFE
(Фторопласт-4)
- ГОСТ 10007
4 Шар 1 Латунь
CW617N
(ЛС 59-2)
Хром
EN 12165,
ГОСТ 15527
5 Шток 1 Латунь
CW617N
(ЛС 59-2)
Без покрытия
EN 12165,
ГОСТ 15527
6
Антифрик-
ционное
уплотнение
1 Тефлон
PTFE
(Фторопласт-4)
- ГОСТ 10007
7
Уплотнение
штока
1
Этилен-
пропиленовый
каучук
EPDM - ISO 4097
8
Уплотнение
сальника
1 Тефлон
PTFE
(Фторопласт-4)
- ГОСТ 10007
9
Гайка
сальника
1 Латунь
CW617N
(ЛС 59-2)
Без покрытия
EN 12165,
ГОСТ 15527
10 Гайка 1
Конструкционная
сталь
S235 (Ст3) Цинк
EN 10025,
ГОСТ 380
11
Ручка-
рычаг/
бабочка
1
Конструкционная
сталь/алюминие-
вый сплав
S235 (Ст3)/
AL (АК-7)
Цинк/порош-
ковая краска
красного
цвета
EN10025,
EN 1676,
ГОСТ 380,
ГОСТ 1583
4
ГАБАРИТНЫЕ РАЗМЕРЫ И НОМЕНКЛАТУРА
5
н/н DN G
L,
мм
H,
мм
L1,
мм
H1,
мм
C C1
PN,
бар
Вес,
г
1001-01 15 1/2" 52.5 36.2 85 43.2 24 24 40 184
1001-02 20 3/4" 59 40.6 105 47.2 30 30 30 306.5
1001-03 25 1" 70 44.6 105 51.2 37 37 25 427
1001-04 32 1 1/4" 82.5 56.4 115 58 45.5 45.5 20 641
1001-05 40 1 1/2" 93 62.4 150 63.9 52.5 52.5 16 996
1001-06 50 2" 112.5 73.1 150 80.6 64.5 64.5 16 1639
1001-07 65 2 1/2" 124 94.4 205 109.5 82 82 14 2784
1001-08 80 3"
145.5 106.5
205 122 96 96 12 4050
1001-09 100 4" 169 117 250 133 122 122 12 6157
Кран шаровой полнопроходной муфтовый ручка-рычаг, 1001 Aquasfera
н/н DN G
L,
мм
H,
мм
L1,
мм
H1,
мм
C C1
PN,
бар
Вес,
г
1002-01 15 1/2" 52.5 36.2 55 40.7 24 24 40 168
1002-02 20 3/4" 59 40.6 66 44.6 30 30 30 273.5
1002-03 25 1" 70 44.6 66 48.6 37 37 25 394
Кран шаровой полнопроходной муфтовый ручка-бабочка, 1002 Aquasfera
н/н DN G
L,
мм
H,
мм
L1,
мм
H1,
мм
C C1
PN,
бар
Вес, г
1003-01 15 1/2" 60 36.2 85 43.2 24 22 40 198
1003-02 20 3/4" 67.5 40.6 105 47.2 30 27 30 323.5
1003-03 25 1" 76.5 44.6 105 51.2 37 34 25 441
1003-04 32 1 1/4" 87.5 56.4 115 58 45.5 43 20 660
1003-05 40 1 1/2" 100 62.4 150 63.9 52.5 49 16 1000
1003-06 50 2" 120.5 73.1 150 80.6 64.5 61 16 1654
Кран шаровой полнопроходной муфта-резьба ручка-рычаг, 1003 Aquasfera
н/н DN G
L,
мм
H,
мм
L1,
мм
H1,
мм
C C1
PN,
бар
Вес,
г
1004-01 15 1/2" 60 36.2 55 40.7 24 22 40 182
1004-02 20 3/4" 67.5 40.6 66 44.6 30 27 30 290.5
1004-03 25 1" 76.5 44.6 66 48.6 37 34 25 408
Кран шаровой полнопроходной муфта-резьба ручка-бабочка, 1004 Aquasfera
