КОМПЛЕКТ ПОСТАВКИ
6.1.
Шаровой кран поставляется в собранном виде в положении «открыто».
6.2.
При отгрузке товара потребителю каждое тарное место укомплектовывается эксплуата-
ционной документацией (по ГОСТ 2.601), содержащей паспорт, объединённый с руковод-
ством по эксплуатации и описанием работы изделия.
МЕРЫ БЕЗОПАСНОСТИ
7.1.
Категорически запрещается:
• эксплуатировать шаровые краны при параметрах и условиях, не соответствующих
паспортным значениям;
• производить монтажные, демонтажные, профилактические работы при наличии
давления в системе.
7.2.
Для исключения попадания загрязнений во внутренние полости крана следует осущест-
влять монтаж в полностью открытом положении.
7.3.
Для исключения выгорания уплотнительных деталей крана необходимо проводить
сварочные работы с обеспечением мер, исключающих нагрев крана.
7.4.
Не допускается эксплуатация крана с ослабленной гайкой рукоятки: может привести
к поломке резьбовой части штока.
7.5.
К монтажу, эксплуатации и обслуживанию кранов допускается специально обученный
персонал, изучивший устройство кранов и правила техники безопасности.
7.6.
В процессе эксплуатации, при указанных в паспорте параметрах, шаровые краны
не оказывают вреда окружающей среде и здоровью человека.
МОНТАЖ И ОБСЛУЖИВАНИЕ
8.1.
Шаровой кран возможно устанавливать на участке трубопровода в любом монтажном
положении.
8.2.
Перед установкой трубопровод должен быть очищен от грязи, окалины, песка и др.
8.3.
Монтаж шаровых кранов необходимо производить на резьбовые элементы трубопрово-
дов с трубной цилиндрической резьбой в соответствии с ГОСТ 6357.
8.4.
Длина резьбы элементов трубопровода должна быть короче длины резьбы в муфтах
крана на величину от 1 до 3 мм.
8.5.
Упор концов труб в тело корпуса крана не допускается.
8.6.
Запрещено применение инструмента, оказывающего сжимающее воздействие
на корпус крана (газовые ключи).
8.7.
Предельное значение крутящего момента при монтаже:

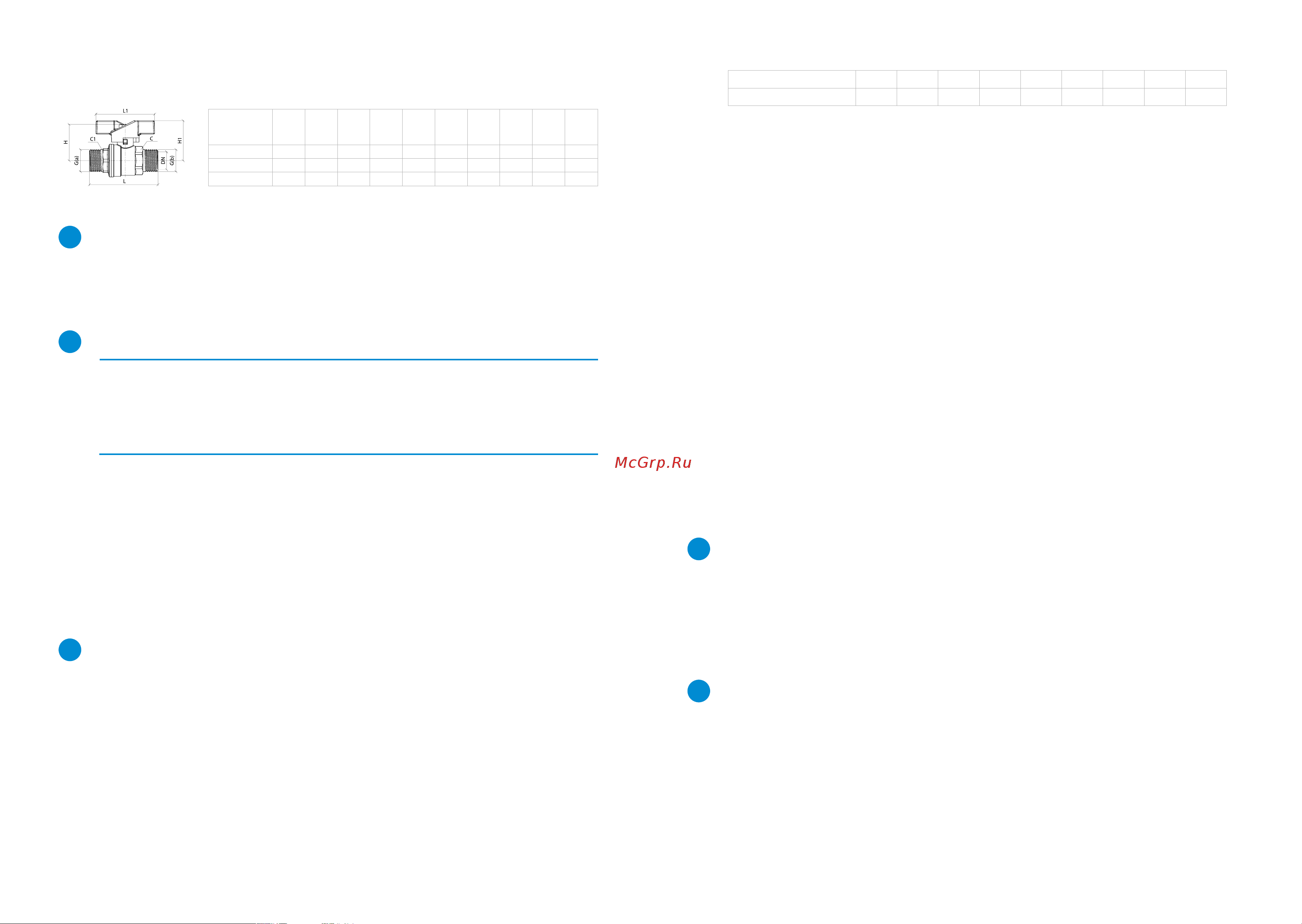

н/н DN G
L,
мм
H,
мм
L1,
мм
H1,
мм
C C1
PN,
бар
Вес,
г
1005-01 15 1/2" 62 36.2 55 40.7 24 22 40 188
1005-02 20 3/4" 69 40.6 66 44.6 30 27 30 285.5
1005-03 25 1" 79 44.6 66 48.6 34 34 25 404
Кран шаровой полнопроходной резьба-резьба ручка-бабочка, 1005 Aquasfera
6
7
8
DN 15 20
25 32 40
50 65 80 100
Крутящий момент, Нм 30 40
60 80 120 150
250 320 400
8.8.
В качестве уплотнения между краном и трубопроводом должны применяться материалы,
выдерживающие технические параметры системы, такие как фторопластовые материалы
(ФУМ), льняная прядь, герметики.
8.9.
В соответствии с п. 9.6 ГОСТ 12.2.063, краны не должны испытывать нагрузок
от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, неравномерность
затяжки крепежа). При необходимости должны быть предусмотрены опоры или компен-
саторы, устраняющие нагрузку на арматуру от трубопровода.
8.10.
В соответствии с п. 5.1.8 СП 73.13330, отклонения соосности собранных узлов
не должны превышать ±3 мм при длине до 1 м и ±1 мм на каждый последующий метр.
8.11.
После осуществления монтажа оборудования должны быть проведены испытания
на герметичность соединений в соответствии с ГОСТ 24054, ГОСТ 25136.
8.12.
В случае протечки шарового крана в местах соединений с трубопроводом необходимо
заменить уплотнительные материалы.
8.13.
В случае протечки шарового крана по штоку необходимо открутить ручку-рычаг/бабочку
и подтянуть гайку сальника.
8.14.
Для нормального функционирования крана в течение продолжительного периода
времени необходимо профилактически открывать и закрывать кран не реже одного раза
в полгода.
8.15.
Шаровой кран имеет два рабочих положения: «полностью открыт» и «полностью
закрыт». Не допускается использовать в качестве регулирующей арматуры.
8.16.
Краны следует устанавливать на трубопроводе в местах, доступных для обслуживания
и осмотра.
8.17.
Не рекомендуется установка крана на среды, содержащие абразивные компоненты.
8.18.
Категорически запрещается допускать замерзание рабочей среды внутри шарового
крана. При сливе системы в зимний период шаровой кран должен быть оставлен полу-
открытым для просыхания пространства между корпусом и шаром.
УТИЛИЗАЦИЯ
9.1.
Утилизация изделия (переплавка, захоронение, перепродажа) производится в порядке,
установленном Законами РФ от 04 мая 1999 г. № 96-Ф3 «Об охране атмосферного воздуха»
(в редакции от 01.01.2015г.), от 24 июня 1998 г. № 89-ФЗ (в редакции от 01.02.2015г.) «Об
отходах производства и потребления», от 10 января 2002г. № 7-ФЗ «Об охране окружаю-
щей среды» (в редакции от 01.01.2015г.), а также другими российскими и региональными
нормами, актами, правилами, распоряжениями и пр., принятыми во использование
указанных законов.
ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
10.1.
При отгрузке потребителю шаровые краны консервации не подвергаются, так как
материалы, применяемые при их изготовлении, атмосферостойкие или имеют защитные
покрытия.
10.2.
Транспортировка осуществляется в соответствии с ГОСТ 15150 (условие хранения 5).
10.3.
Хранение должно осуществляться в заводской упаковке в соответствии с ГОСТ 15150
(условие хранения 3).
10.4.
В процессе изготовления, хранения, транспортировки шаровые краны не оказывают
вреда окружающей среде и здоровью человека.
