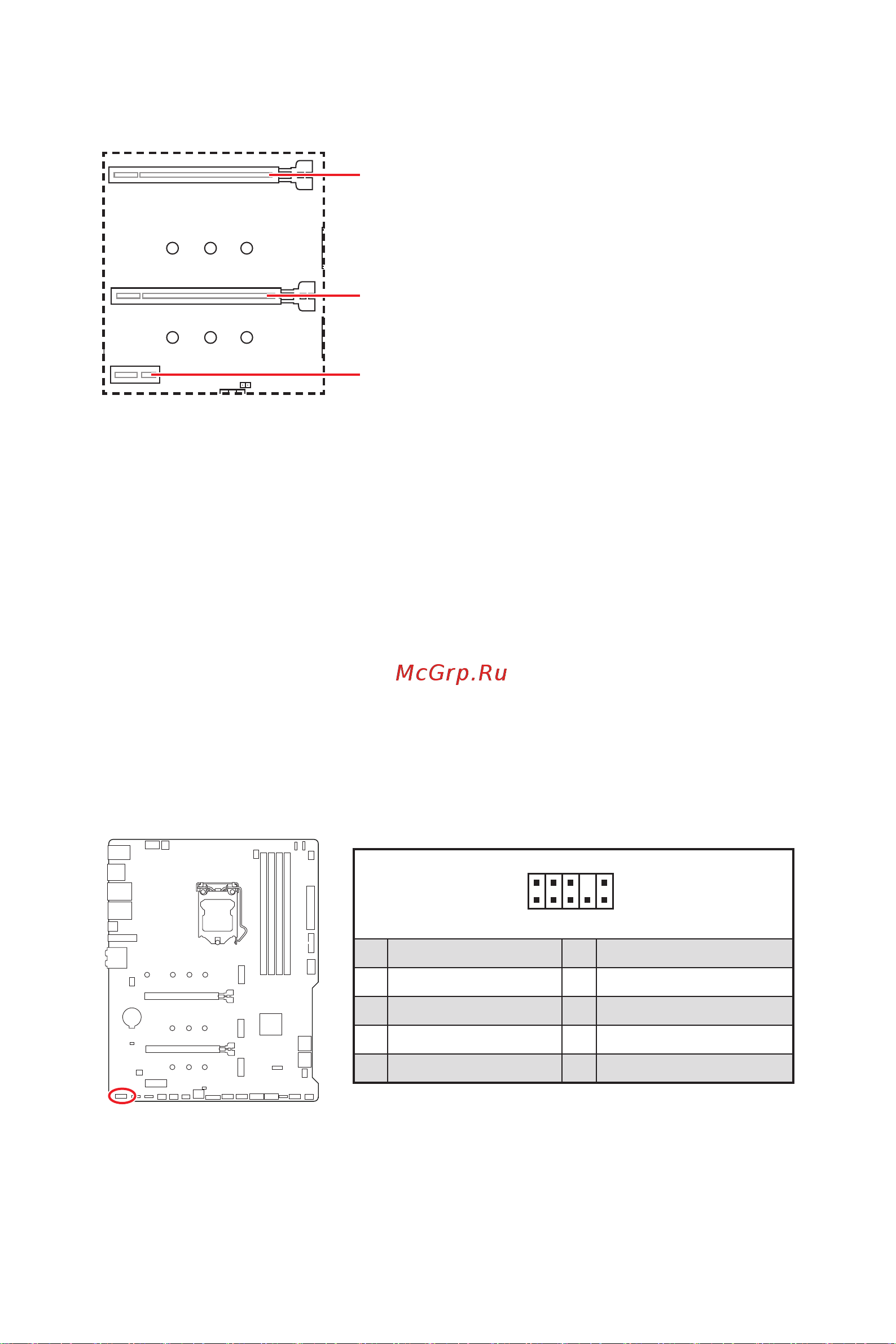

Компоненты материнской платы

BAT1

PCI_E1~3: Слоты расширения PCIe

PCI_E1: PCIe 4.0 x16 (для CPU)

PCI_E3: PCIe 3.0 x1 (для чипсета B560)

PCI_E2: PCIe 3.0 x4 (для чипсета B560)

⚠

Внимание!

∙

При установке массивной видеокарты, необходимо использовать такой

инструмент, как MSI Graphics Card Bolster для поддержки веса графической карты

и во избежание деформации слота.

∙

Для установки одной карты расширения PCIe x16 с оптимальной

производительностью рекомендуется использовать слот PCI_E1.

∙

Перед установкой или извлечением плат расширения убедитесь, что кабель

питания отключен от электрической сети. Прочтите документацию на карту

расширения и выполните необходимые дополнительные аппаратные или

программные изменения для данной карты.

∙

Разъем PCI_E2 будет недоступен при установке M.2 SSD в разъем M2_3.

JAUD1: Разъем аудио передней панели

Данный разъем предназначен для подключения аудиоразъемов передней панели.

2 10

1 MIC L 2 Ground

3 MIC R 4 NC

5 Head Phone R 6 MIC Detection

7 SENSE_SEND 8 No Pin

9 Head Phone L 10 Head Phone Detection
