MSI MAG B560 TORPEDO [27/40] Cpu_pwr1 2 atx_pwr1 pcie_pwr1 разъемы питания
![MSI MAG B560 TORPEDO [27/40] Cpu_pwr1 2 atx_pwr1 pcie_pwr1 разъемы питания](/views2/1916028/page27/bg1b.png)
26
Компоненты материнской платы
24
131
12
ATX_PWR1
1 +3.3V 13 +3.3V
2 +3.3V 14 -12V
3 Ground 15 Ground
4 +5V 16 PS-ON#
5 Ground 17 Ground
6 +5V 18 Ground
7 Ground 19 Ground
8 PWR OK 20 Res
9 5VSB 21 +5V
10 +12V 22 +5V
11 +12V 23 +5V
12 +3.3V 24 Ground
5
4 1
8
CPU_PWR1
1 Ground 5 +12V
2 Ground 6 +12V
3 Ground 7 +12V
4 Ground 8 +12V
⚠
Внимание!
Для обеспечения стабильной работы системной платы проверьте надежность
подключения всех кабелей питания к блоку питания АТХ.

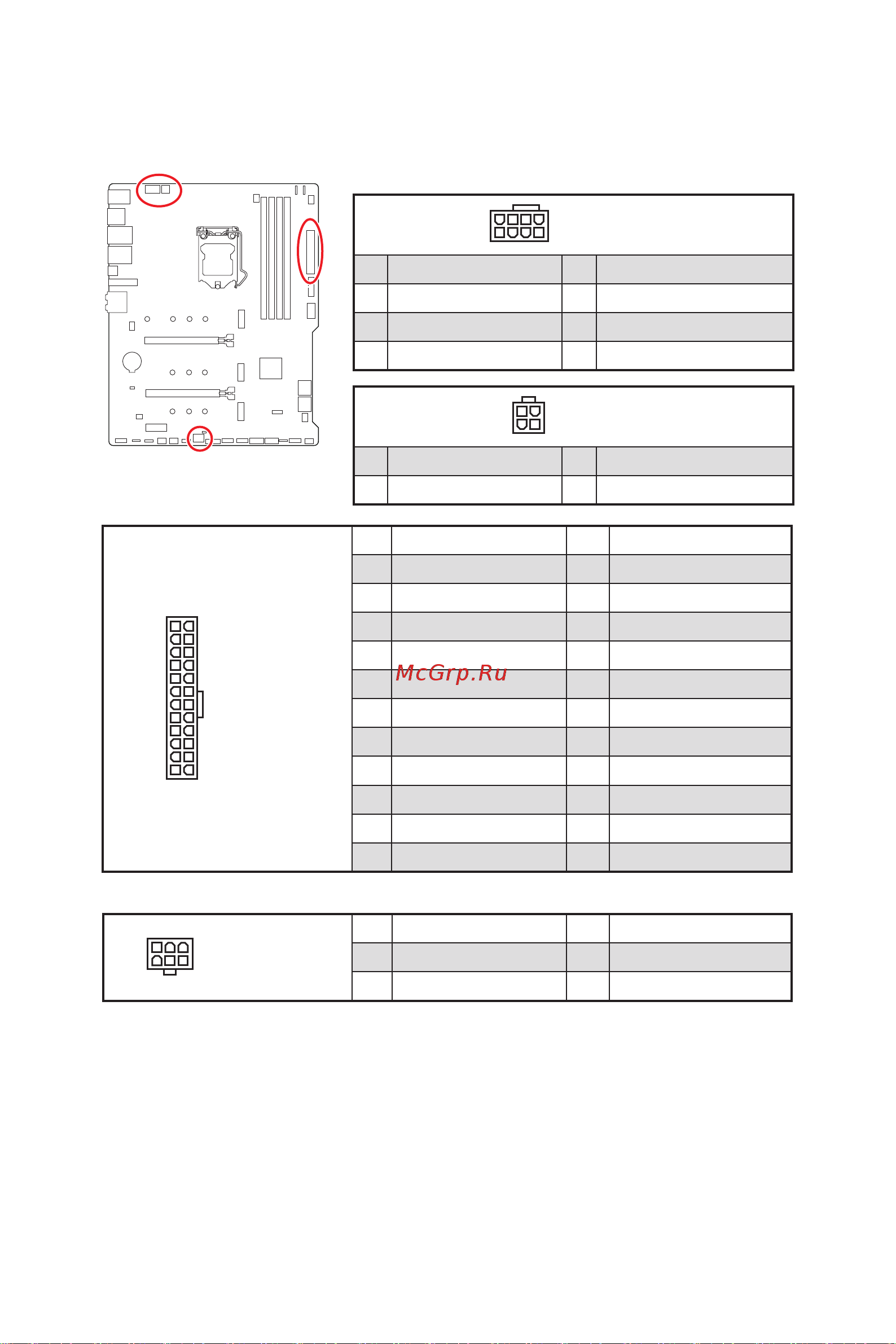

CPU_PWR1~2, ATX_PWR1, PCIE_PWR1: Разъемы питания
Данные разъемы предназначены для подключения блока питания ATX.
1 3
64
PCIE_PWR1
1 +12V 4 Ground
2 +12V 5 Ground
3 +12V 6 Ground
3
2 1
4
CPU_PWR2
1 Ground 3 +12V
2 Ground 4 +12V
