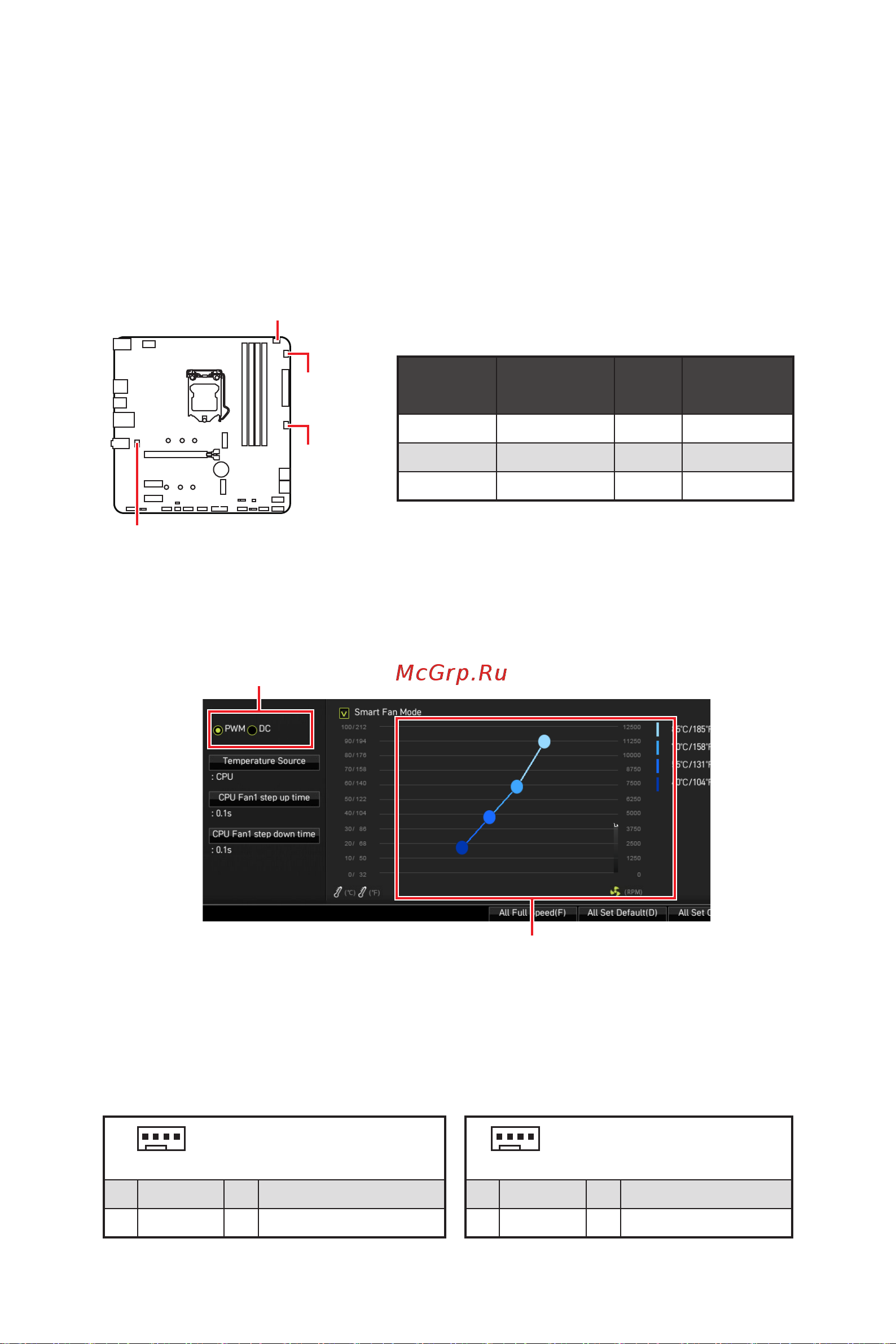

MSI MAG B560M BAZOOKA [22/31] Cpu_fan1 pump_fan1 sys_fan1 2 разъемы вентиляторов

Компоненты материнской платы

Переключение режимов работы и скорости вращения вентилятора

В меню BIOS > HARDWARE MONITOR вы можете выбрать режим работы

вентилятора: PWM или DC, а также настроить его скорость вращения.

⚠

Внимание!

Убедитесь, что вентиляторы работают правильно после выбора режима PWM/ DC.

Назначение контактов разъема для подключения вентилятора

Назначение контактов разъема для

режима PWM

1 Ground 2 +12V

3 Sense 4 Speed Control Signal

Назначение контактов разъема для

режима DC

1 Ground 2 Voltage Control

3 Sense 4 NC

CPU_FAN1, PUMP_FAN1, SYS_FAN1~2: Разъемы вентиляторов

Разъемы вентиляторов можно разделить на два типа: с PWM (Pulse Width

Modulation) управлением и управлением постоянным током. Разъемы

вентиляторов с PWM управлением имеют контакт с постоянным напряжением

12В, а также контакт с сигналом управления скоростью вращения. Управление

скоростью вращения вентиляторов с управлением постоянным током,

осуществляется через соответствующие разъемы путем изменения величины

напряжения. Для настройки режима работы вентилятора вручную (PWM или DC),

следуйте указаниям ниже.

Разъем

Режим по

умолчанию

Макс.

ток

Макс.

мощность

CPU_FAN1 Режим PWM 2А 24Вт

PUMP_FAN1 Режим PWM 3А 36Вт

SYS_FAN1~2 Режим DC 1А 12Вт

SYS_FAN2

SYS_FAN1

PUMP_FAN1

CPU_FAN1

Выберите режим PWM или DC

Вы можете регулировать скорость вращения вентилятора в

зависимости от температуры процессора путем изменения

положения градиентных точек.
