MSI MAG B560M BAZOOKA [26/31] Jrainbow1 разъем адресных rgb led
![MSI MAG B560M BAZOOKA [26/31] Jrainbow1 разъем адресных rgb led](/views2/1916038/page26/bg1a.png)
25
Компоненты материнской платы
1
1
1
D
+5V
⚠
ВНИМАНИЕ!
Не подключайте несовместимые с материнской платой светодиодные ленты.
Разъем JRGB и разъем JRAINBOW имеют разное напряжение, и подключение
светодиодных лент 5В к разъему JRGB приведет к их повреждению.
⚠
Внимание!
∙
Разъем JRAINBOW поддерживает подключение RGB светодиодных лент
WS2812B с индивидуальной адресацией (5В/Data/Ground) с максимальной
мощностью 3А (5В), и максимальное количество светодиодов составляет 75. Когда
яркость подсветки установлена на 20%, к данному разъему можно подключить до
200 светодиодов.
∙
Перед установкой или заменой светодиодных лент RGB, необходимо полностью
обесточить систему и отключить кабель питания.
∙
Используйте утилиту MSI для управления удлинительными светодиодными
лентами.

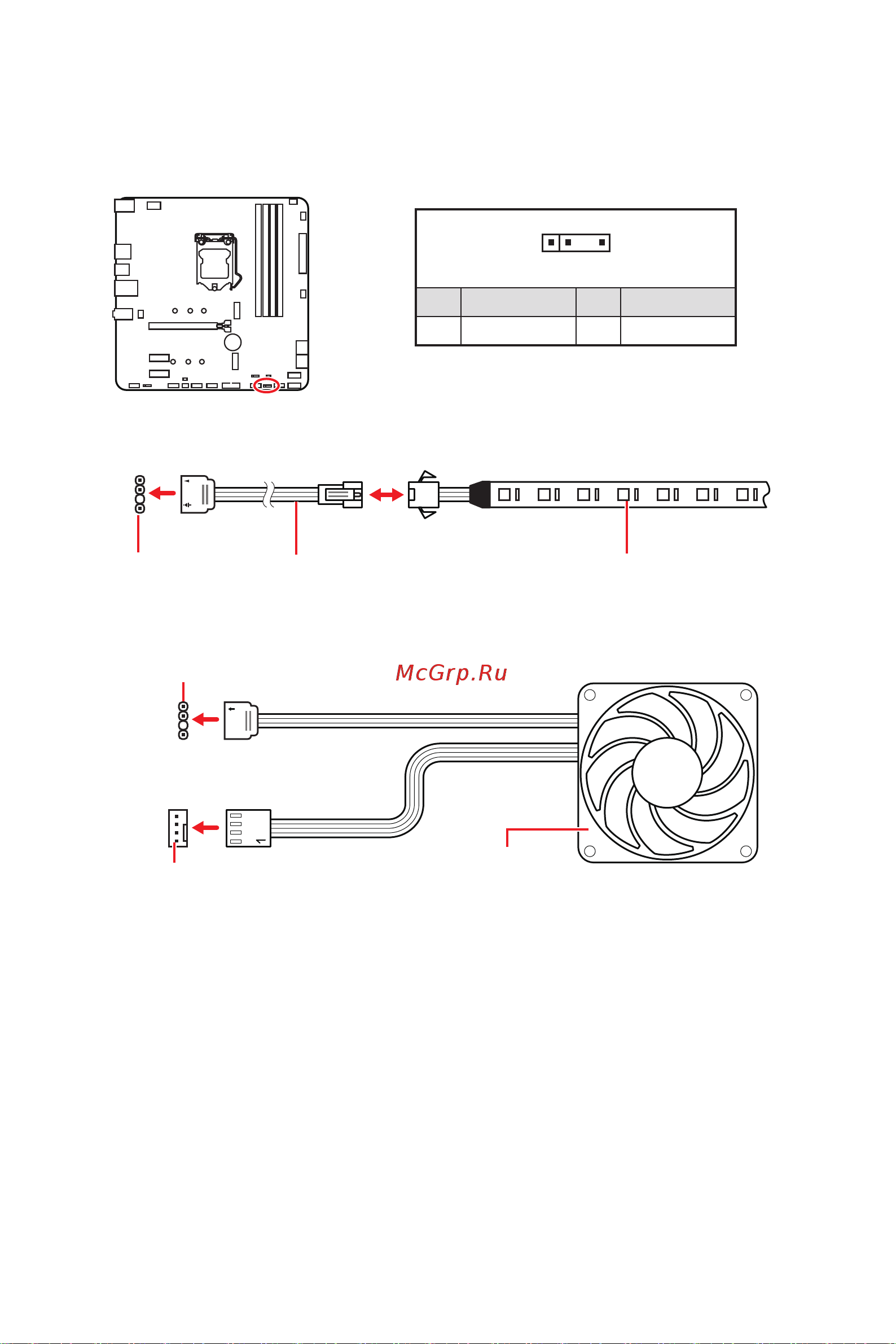

JRAINBOW1: Разъем адресных RGB LED
Разъем JRAINBOW предназначен для подключения RGB светодиодных лент
WS2812B (5В) с индивидуальной адресацией.
Разъем
JRAINBOW
Разъем JRAINBOW
Разъем вентилятора системы
Удлинительный кабель для
подключения RAINBOW RGB LED
RGB светодиодные ленты WS2812B (5В)
с индивидуальной адресацией
1
JRAINBOW1
1 +5V 2 Data
3 No Pin 4 Ground
Подключение адресных RGB светодиодных лент
Подключение вентиляторов с адресной RGB светодиодной подсветкой
Вентилятор с адресной RGB
светодиодной подсветкой
