![Kenwood KVT-556DVD [12/16] Підключення проводів](/views2/1916158/page12/bgc.png)
12
|
KVT-526DVD/KVT-556DVD
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
PRK SW

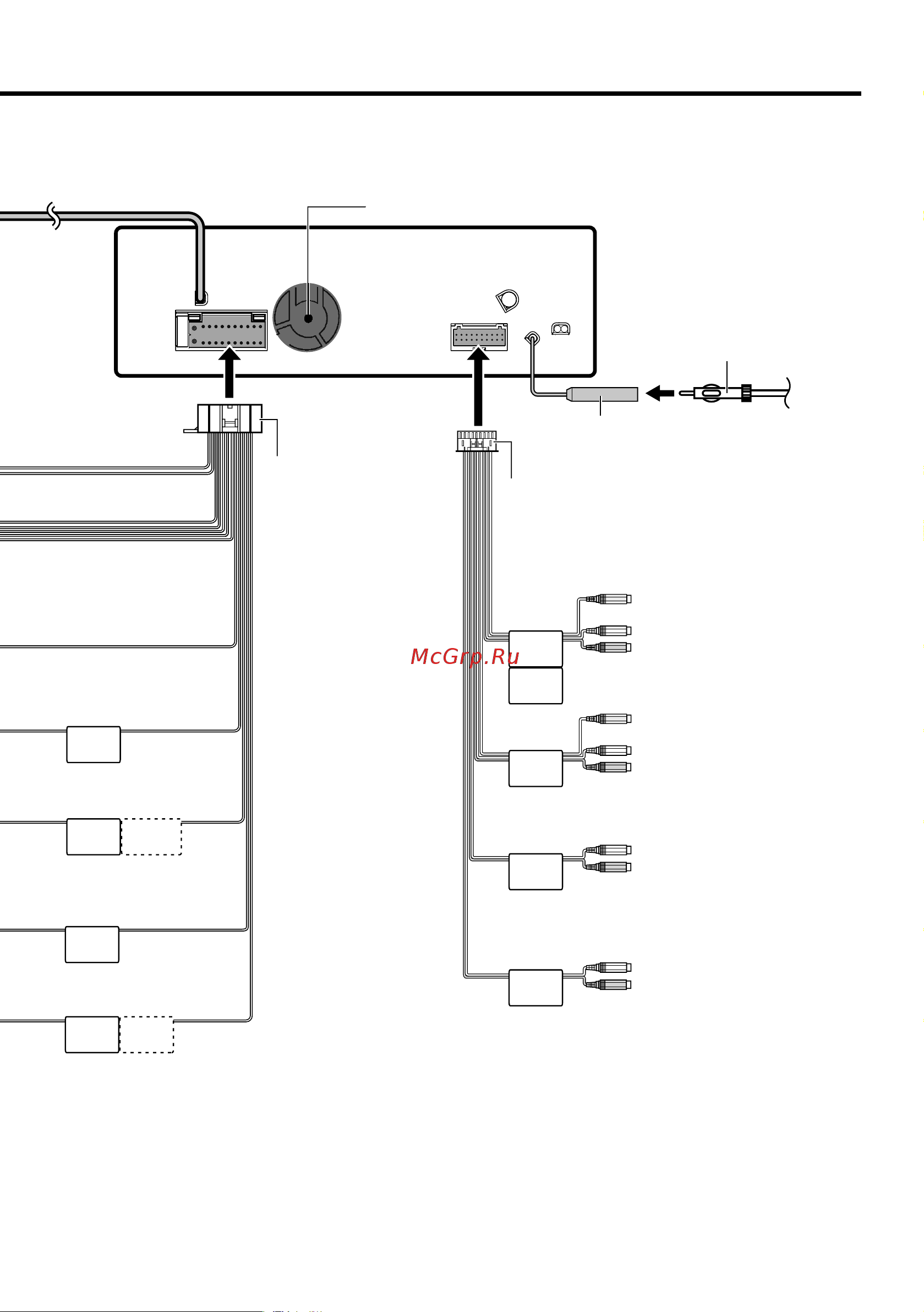

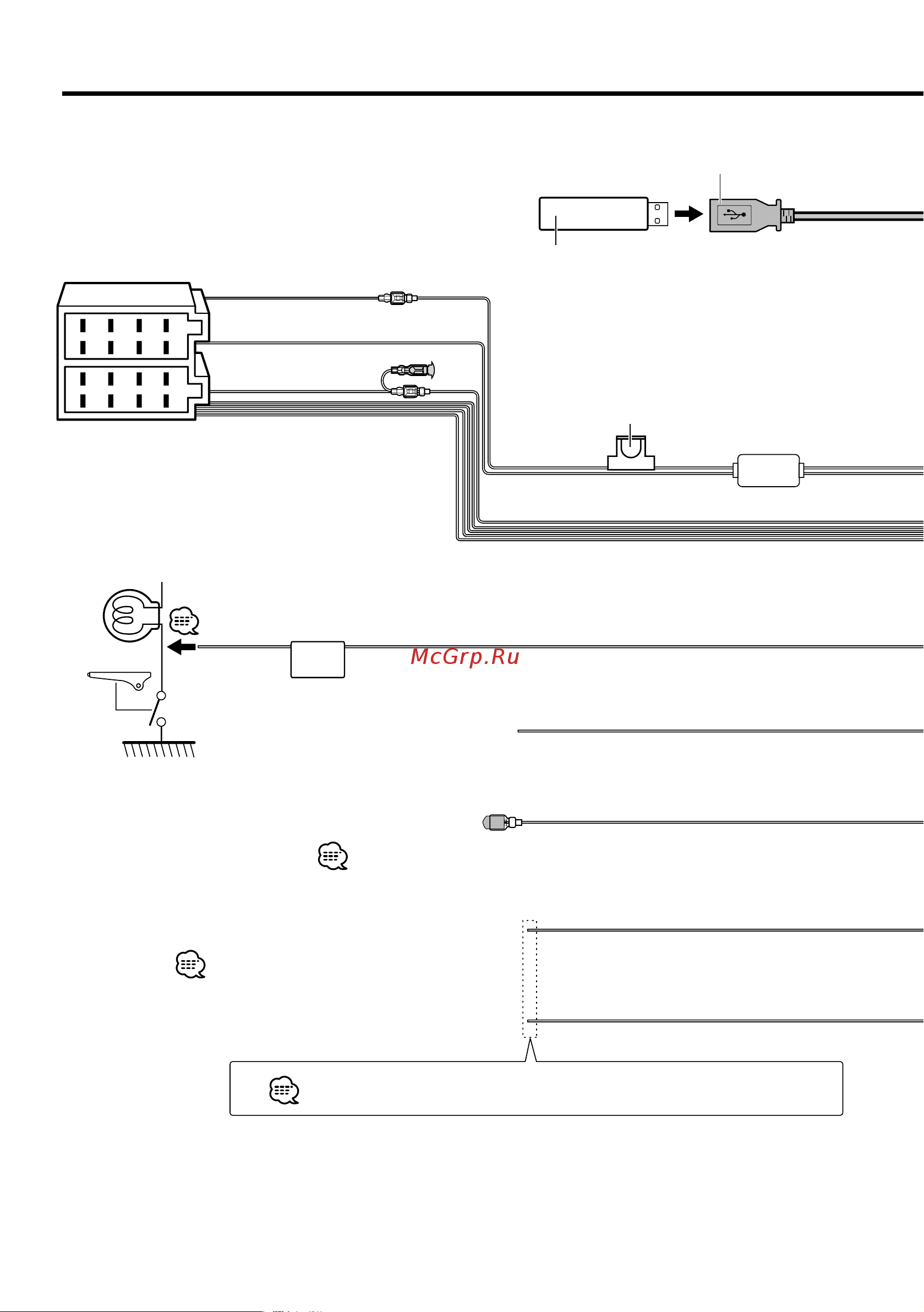

Підключення проводів
Роз'єм USB
Пристрій USB
(продається в торговельній мережі)
ЗАПОБІЖНИК ( 15А )
Роз'єм A
Роз'єм B
Кабель заземлення (чорний)
Для підключення системи навігації Kenwood
див. її посібник.
Для використання функції дистанційного керування на кермі
потрібен ексклюзивний перехідник (не постачається), який
підходить до автомобіля.
Якщо ця клема не використовується, не знімайте з неї ковпачок.
Із міркувань безпеки обов'язково підключіть датчик ручного гальма.
Кабель акумулятора
(жовтий)
Кабель запалювання
(червоний)
Вхідний сигнал дистанційного керування на кермі
(голубий/жовтий)
До дистанційного керування на кермі
Якщо підключення не зроблено, кабель має залишатися в ковпачку.
Підключити до контакту, який заземлюється під час
телефонного дзвінка або розмови.
Кабель приглушення звуку (коричневий)
Підключити до клеми керування потужністю, якщо використовується
додатковий підсилювач, або до клеми керування антеною автомобіля.
Кабель керування потужністю / керування двигуном
антени (Синій/білий)
Кабель датчика заднього ходу (Фіолетовий/білий)
Кабель датчика ручного гальма (світло-зелений)
Підключити до проводів ліхтаря заднього ходу
автомобіля, якщо використовується додаткова
камера заднього виду.
Підключити до джгута перемикача положення
ручного гальма автомобіля.
B54-4751-0000.indb12B54-4751-0000.indb12 09.10.2611:02:10AM09.10.2611:02:10AM
