14
Версия 1.0
3.2 Установка инструмента
- Выберите пику или зубило с хвостовиком соответствующего размера.
- Проверьте хвостовик на износ. Конец хвостовика должен быть плоским. Износ хвосто-
вика или конец могут привести к поломке бетонолома или пики или зубила.
- Проверьте состояние режущих кромок пики или зубила. Проверьте пику или зубило на
наличие трещин и надломов, которые
могут привести к поломке.

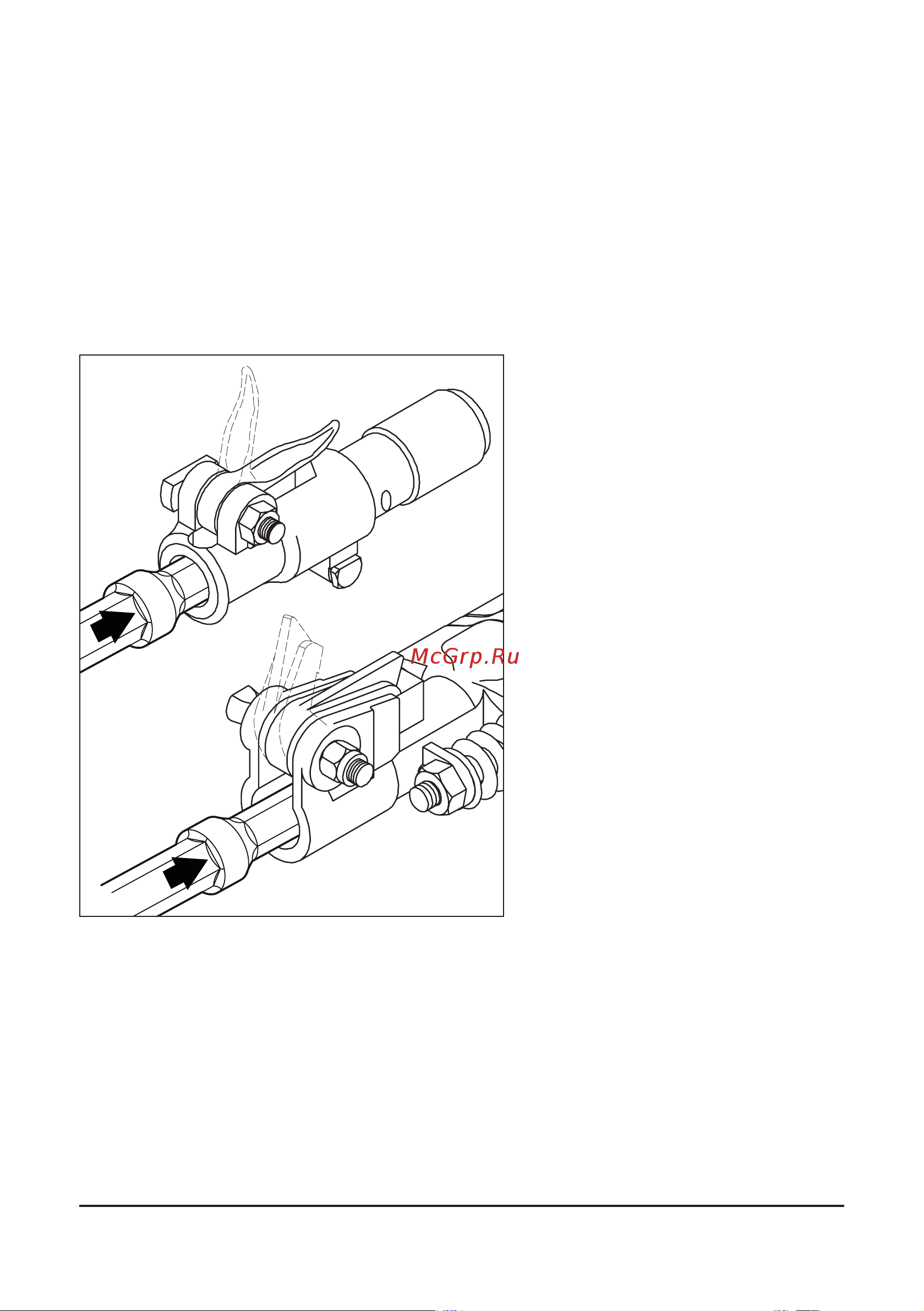

- Откройте защелку на патроне
(положение В).
- Установите пику или зубило в корпус
патрона до упора, ориентируя шести-
гранником на пике или зубиле в ше-
стигранник на буксе шестигранной.
- Закройте защелку на патроне
(положение A).
Инструмент в патрон установлен.
Для замены ранее установленной
пики или зубила произведите дей-
ствия, описанные выше.
3.3 Установка глушителя на CPB-15
1. Разомкните плоскость разъема глушителя (9) и установите глушитель на ствол (ци-
линдр) бетонолома, ориентируя выступом выходного отверстия воздуха (7) на стволе
(цилиндре) до упора в выступ (8) на глушителе.
AB
A
B
Рис. 3.1
CPB-15
CPB-20
