16
Версия 1.0

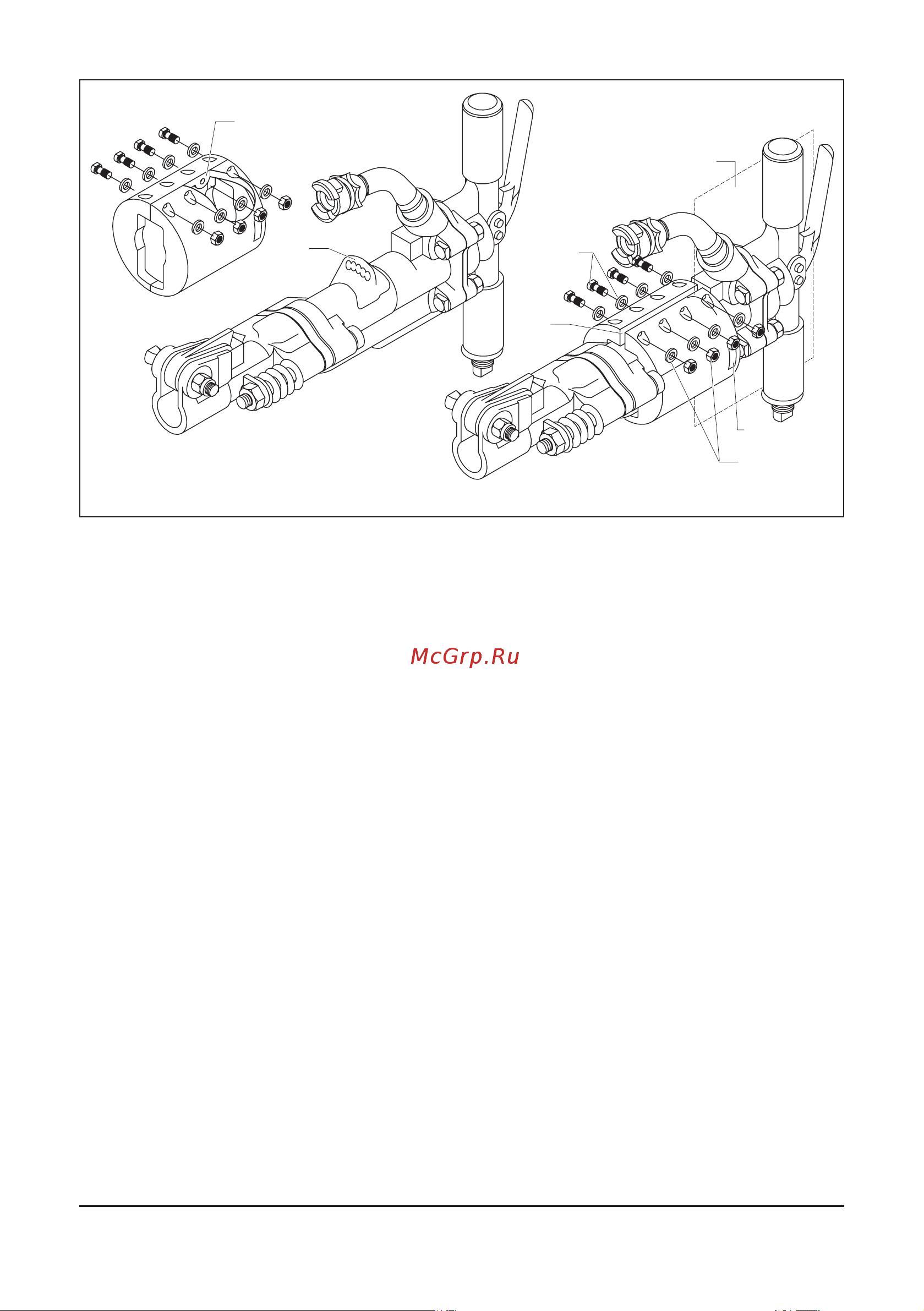

3. Скрепите глушитель при помощи 4 винтов, 8 шайб и 4 гаек из комплекта поставки
глушителя. Шайбы установите под головку винта и под гайку. Для затяжки гаек исполь-
зуйте ключ гаечный 10, для затяжки винтов - торцевой шестигранный ключ 5.
Глушитель установлен на бетонолом.
3.5 Подсоединение воздушного рукава
- Используйте только воздушный рукав с пропускной способностью, равной как минимум
150% от объема потребляемого оборудования и со сцеплениями, закрепленными на
рукаве соответствующими хомутами.
- Очистите воздушный рукав от любой грязи и скоплений влаги и масла
- Проверьте резиновые прокладки или шайбы в сцеплениях на рукавах на наличие
износа и повреждений.
- Плотно соедините сцепления друг с другом и зафиксируйте страховочным тросиком.
8
7*
10
9
7
12, 13
11, 12
Рис. 3.3
11 - винт
12 - шайба
13 - гайка
