15
COMPRAG Бетонолом пневматический CPB-30 и CPB-40
2. Установите правую часть глушителя до упора о корпус ствола (цилиндра) и о корпус левой
части. Плоскость разъема глушителя (9) должна совпасть с плоскостью симметрии
корпуса-рукоятки (10).
3. Совместите крепежные отверстия на правой и левой части глушителя и скрепите их
между собой при помощи 4 винтов, 8 шайб и 4 гаек из комплекта поставки глушителя
с одной стороны и при помощи 4 винтов, 8 шайб и 4 гаек с другой стороны. Шайбы
установите под головку винта и под гайку. Для затяжки гаек используйте ключ гаечный
10, для затяжки винтов - торцевой шестигранный ключ 5.
Глушитель установлен на бетонолом.
8
8
97*
10
12, 13
11, 12

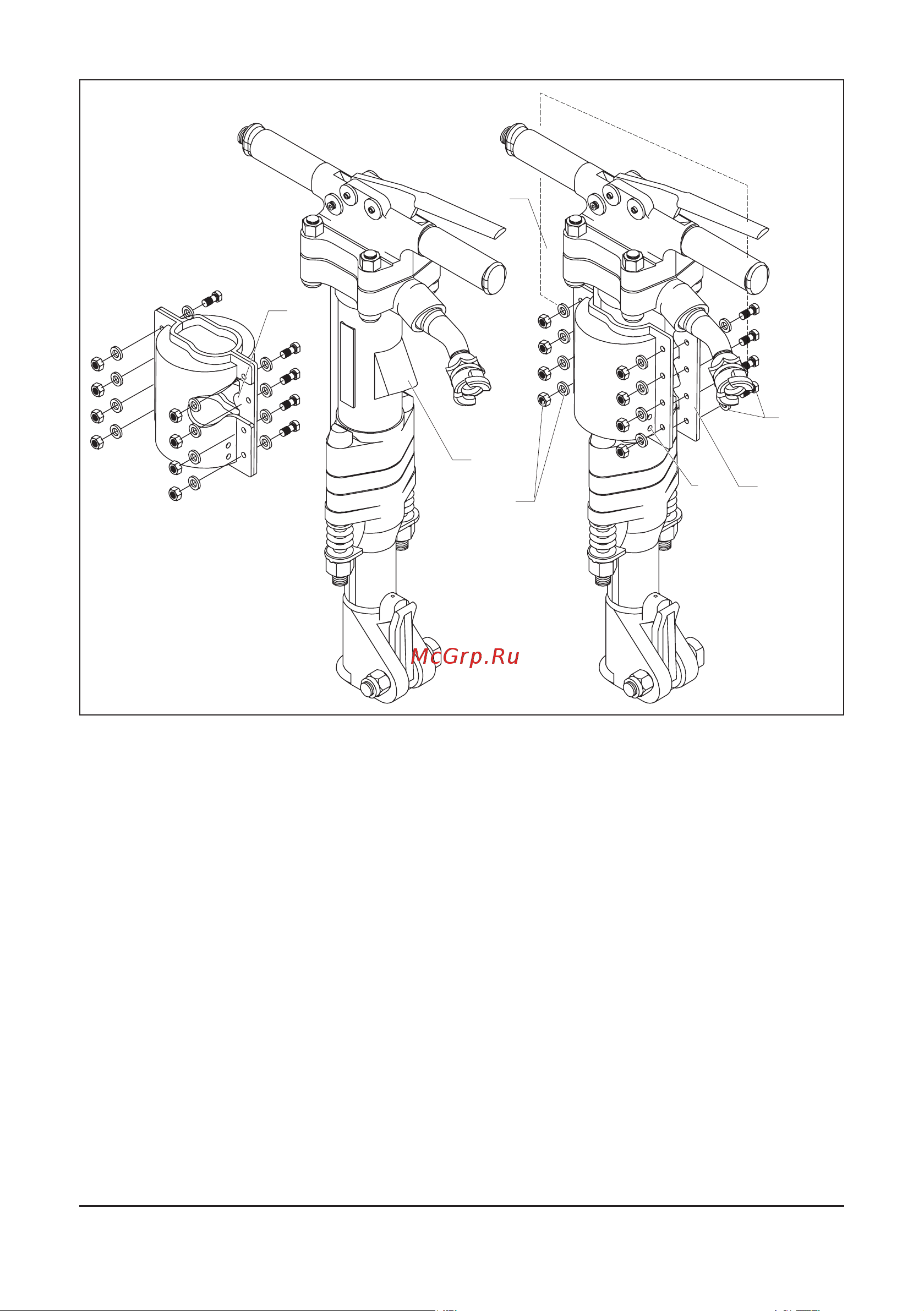

Рис. 3.2
11 - винт
12 - шайба
13 - гайка
