9
COMPRAG Бетонолом пневматический CPB-30 и CPB-40
2. Устройство и конструкция
2.1 Назначение
Бетонолом CPB-30 применяется для всех работ в строительстве и обслуживании
промышленных предприятий, кроме особо тяжелых. Бетонолом CPB-40 предназначен
для разрушения материалов высокой прочности таких, как бетон или железобетон,
замерзшая земля, валуны, массивная кирпичная кладка и природный камень.
2.2 Основные детали

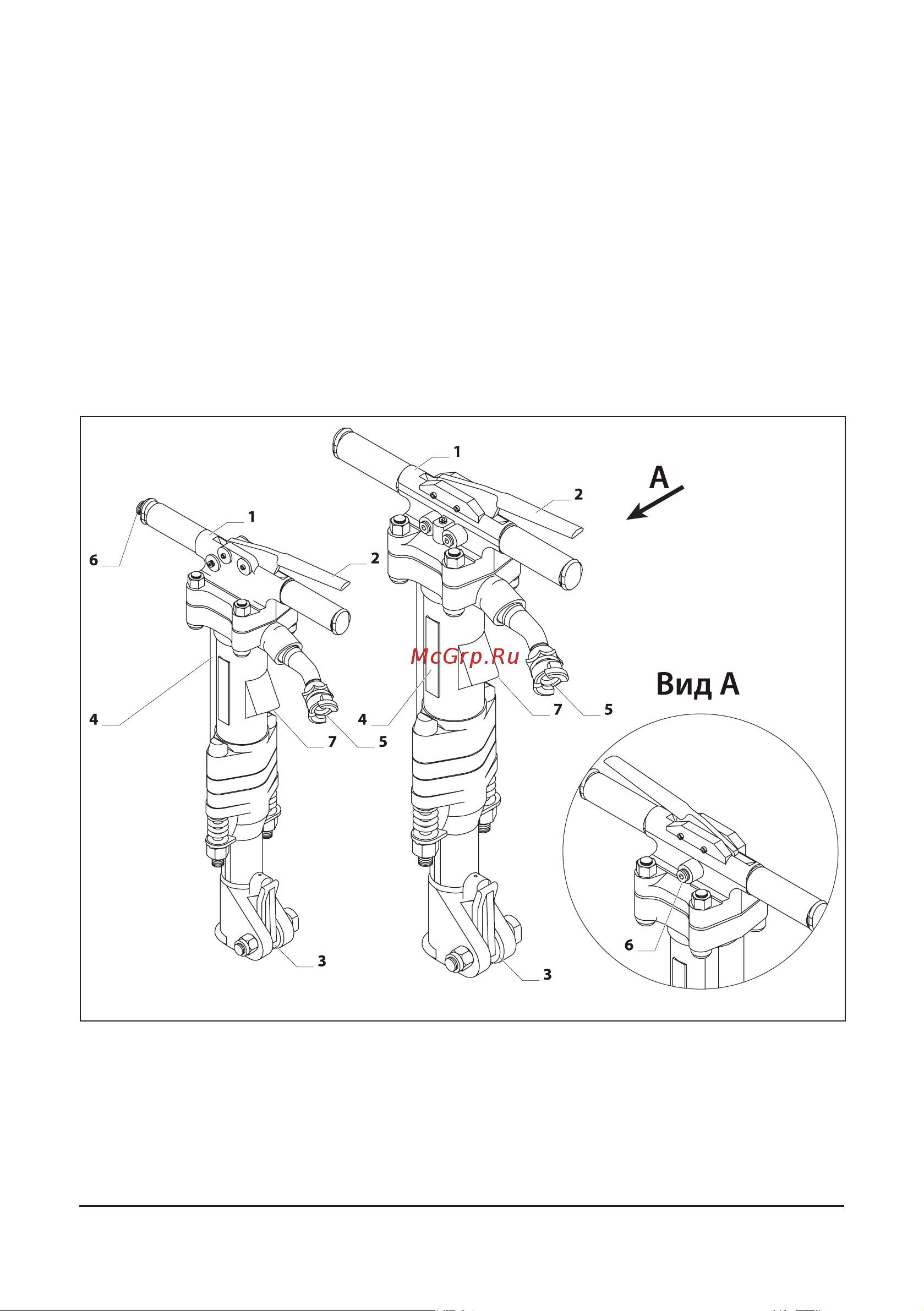

Рис. 2.1
CPB-30 CPB-40
1. Корпус-рукоятка
2. Рычаг пусковой
3. Корпус патрона
4. Ствол (цилиндр) с фланцем
5. Входное отверстие для воздуха
6. Пробка масляная
7. Выходное отверстие воздуха
