11
COMPRAG Перфоратор пневматический CRD-27
2.5.1 Сборка перед работой
Перфоратор поставляется со снятой рукояткой. Необходимо произвести сборку перфо-
ратора перед началом работы, установив в корпус перфоратора рукоятку.

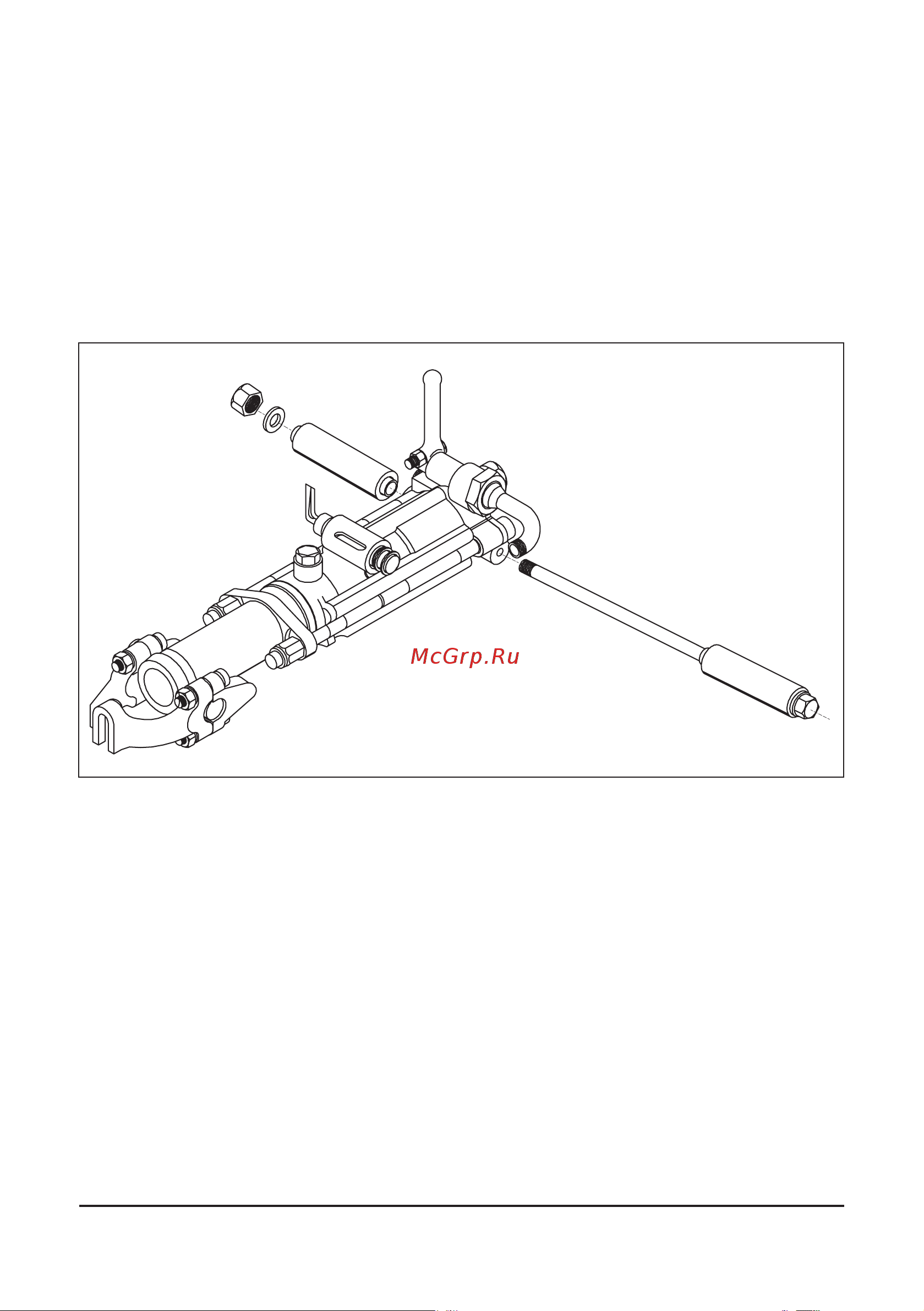

Разберите рукоятку на составные части, как показано на рисунке:
Рис. 2.2
Установите часть рукоятки со стержнем в боковое отверстие в корпусе перфоратора
Установите трубку, шайбу и гайку из комплекта рукоятки на стержень рукоятки в той же
последовательности, в которой они изображены на рисунке 2.2 и закрутите гайку при
помощи гаечного ключа 26.
