Comprag CRD-27 [17/24] Установка глушителя

COMPRAG Перфоратор пневматический CRD-27

3.4 Установка глушителя

Поверните ручку крана выхлопного (9), прилегающую к корпусу перфоратора, на 90

градусов против часовой стрелки. Установите левую часть глушителя на перфоратор,

ориентируя отверстием в глушителе (11) на ручку крана выхлопного (9) на перфора-

торе и на пробку масляную (10), и до упора о корпус перфоратора в вертикальной

плоскости. Поверните ручку регулятора выхлопа в исходное положение.

Установите правую часть глушителя до упора о корпус цилиндра и о корпус левой части.

Плоскость разъема глушителя (12) должна быть перпендикулярна плоскости симметрии

рукоятки (13).

Совместите крепежные отверстия на правой и левой части глушителя и скрепите их

между собой при помощи 6 винтов, 12 шайб и 6 гаек из комплекта поставки глушителя с

одной стороны и при помощи 6 винтов, 12 шайб и 6 гаек с другой стороны. Шайбы уста-

новите под головку винта и под гайку. Для затяжки гаек используйте ключ гаечный 11, для

затяжки винтов - торцевой шестигранный ключ 5. Глушитель установлен на перфоратор.

Внимание! При установленном глушителе возможность поворота крана выхлопного

и доступ к пробке масляной отсутствует.

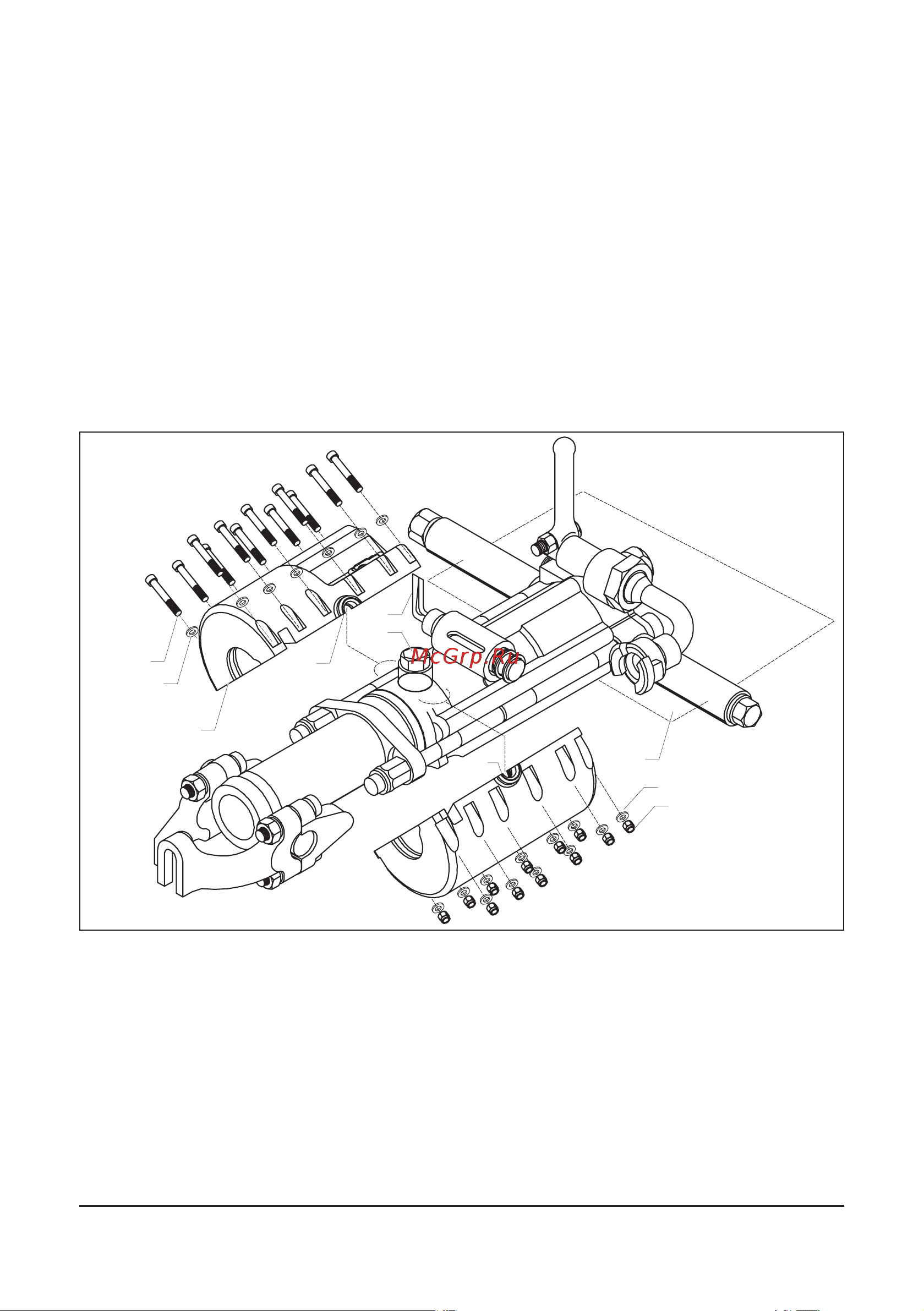

Рис. 3.3

14 - винт

15 - шайба

16 - гайка
