2. General Description

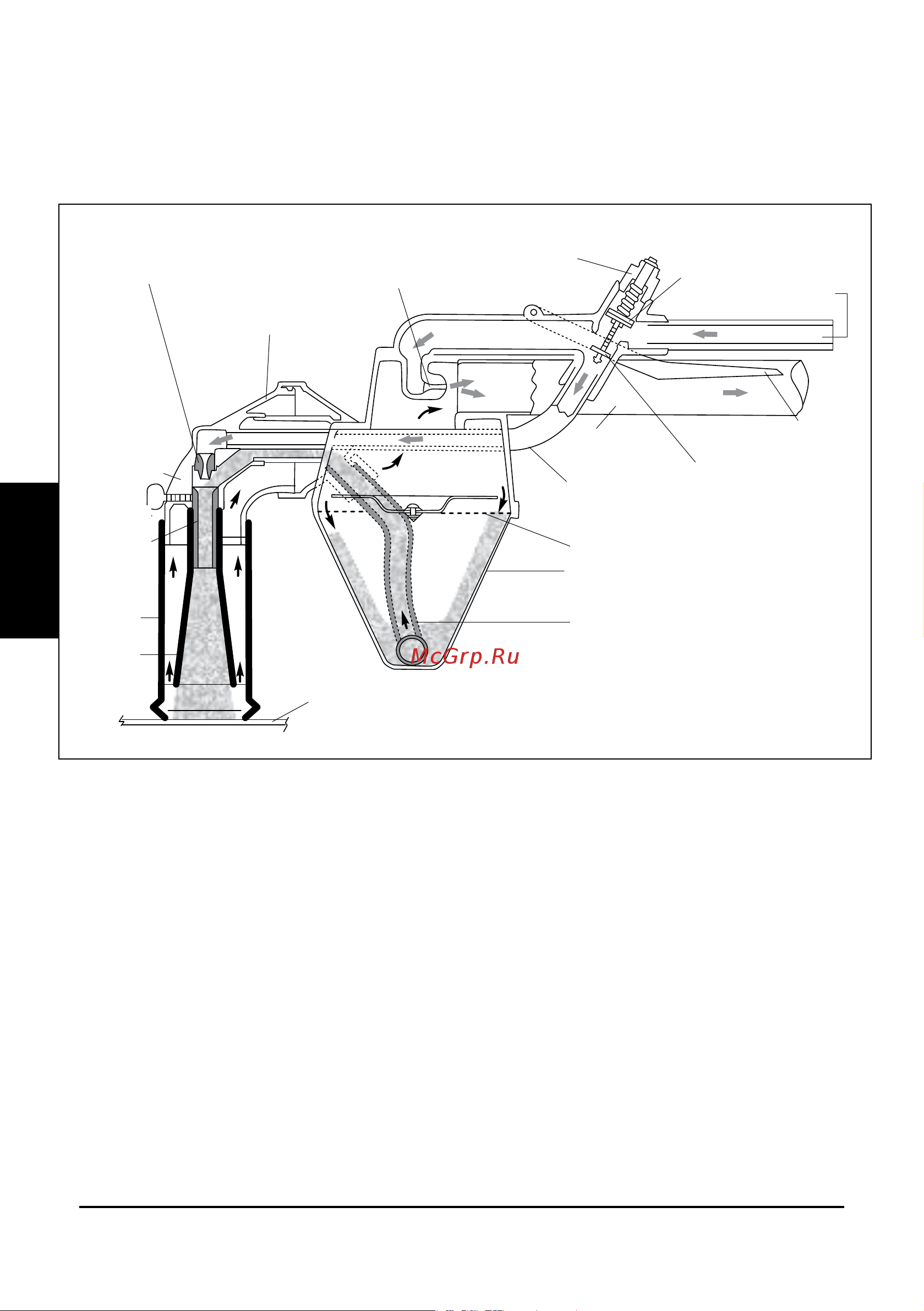

Fig. 2.1 The Educt-O-Matic Abrasive Blasting Tool
The Educt-O-Matic is a light-weight, portable abrasive blasting tool with an integral abrasive
recovery system. During blasting, abrasive is continually recycled, while dust and other
debris are collected in a slip-on dust bag. Interchangeable adapter boots for level surfaces,
corners, etc. t over the swivel blast head to assure efcient recovery on any surface.
Blast Jet
Main Body
Suction Jet
Control
Valve
Primary Valve
Seat
From Air
Supply Hose
Valve Handle
To Dust Bag
Exhaust Tube
Secondary
Valve Seat
Air Hose
Screen
Abrasive
Container
Abrasive
Hose
Blast Surface
Blast
Cone
Adaptor
Boot
Blast
Nozzle
Blast
Head
