21
CONTRACOR
®
POWER GUN Art. 10112910
6. Feinjustierung
6.1 Luftdurchus-
seinstellung
Der Drehknopf an dem Ende des
Geräts stellt den Luftdurchuss
und -Druck und folgend
die Strahlkraft ein. Wird
der Drehknopf in Uhrzeigersinn
gedreht, wird die Strahlkraft
verringert, z.B. für empndli-
che Arbeiten. Das Drehen des
Knopfes gegen den Uhrzeigersinn
erhöht die Strahlkraft, z.B. für in-
tensive Strahlarbeiten.
6.2 Einstellung
der Handhaltung
Lockern Sie die drei
Fixierschrauben (S) die die
Mischungskammer (M) mit der
Luftdüsenbaugruppe xieren.
Drehen Sie die Mischungskam-
mer so weit bis eine bequeme
Haltungsposition erreicht ist –
halten Sie dabei das Strahlgerät
mit beiden Händen.
Stellen Sie sicher, dass die
Strahlmitteldüse richtig sitzt
bevor Sie die Fixierschrauben
wieder anziehen.
S M
S M

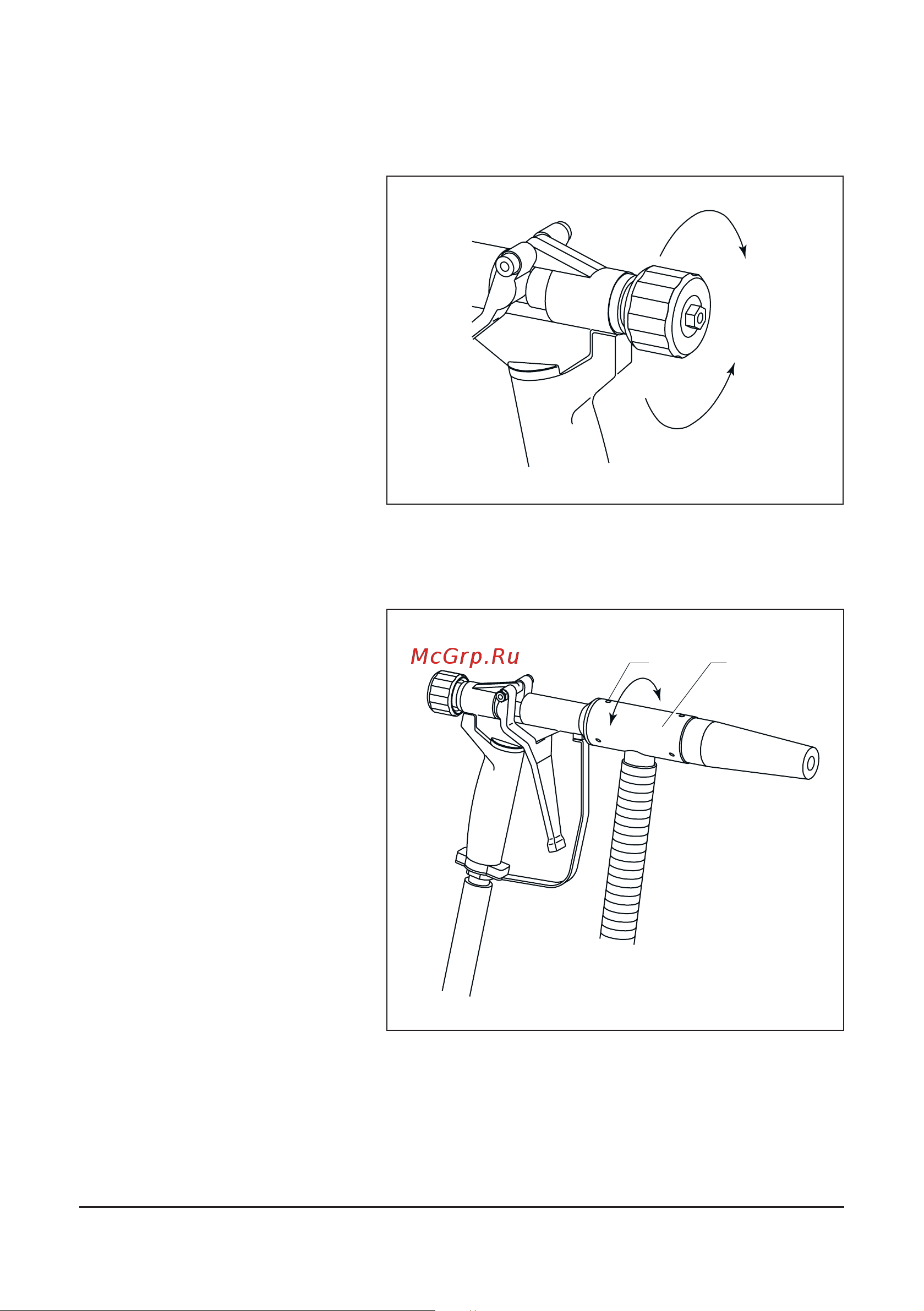

Abb. 6.1.1 Luftdurchusseinstellung
Abb. 6.2.1 Einstellung der Handhaltung
