Contracor SFG-Type [21/36] Strahlmitteldosierung

CONTRACOR

Mobiles Injektor Strahlgerät SFG-Type Art. 10115000

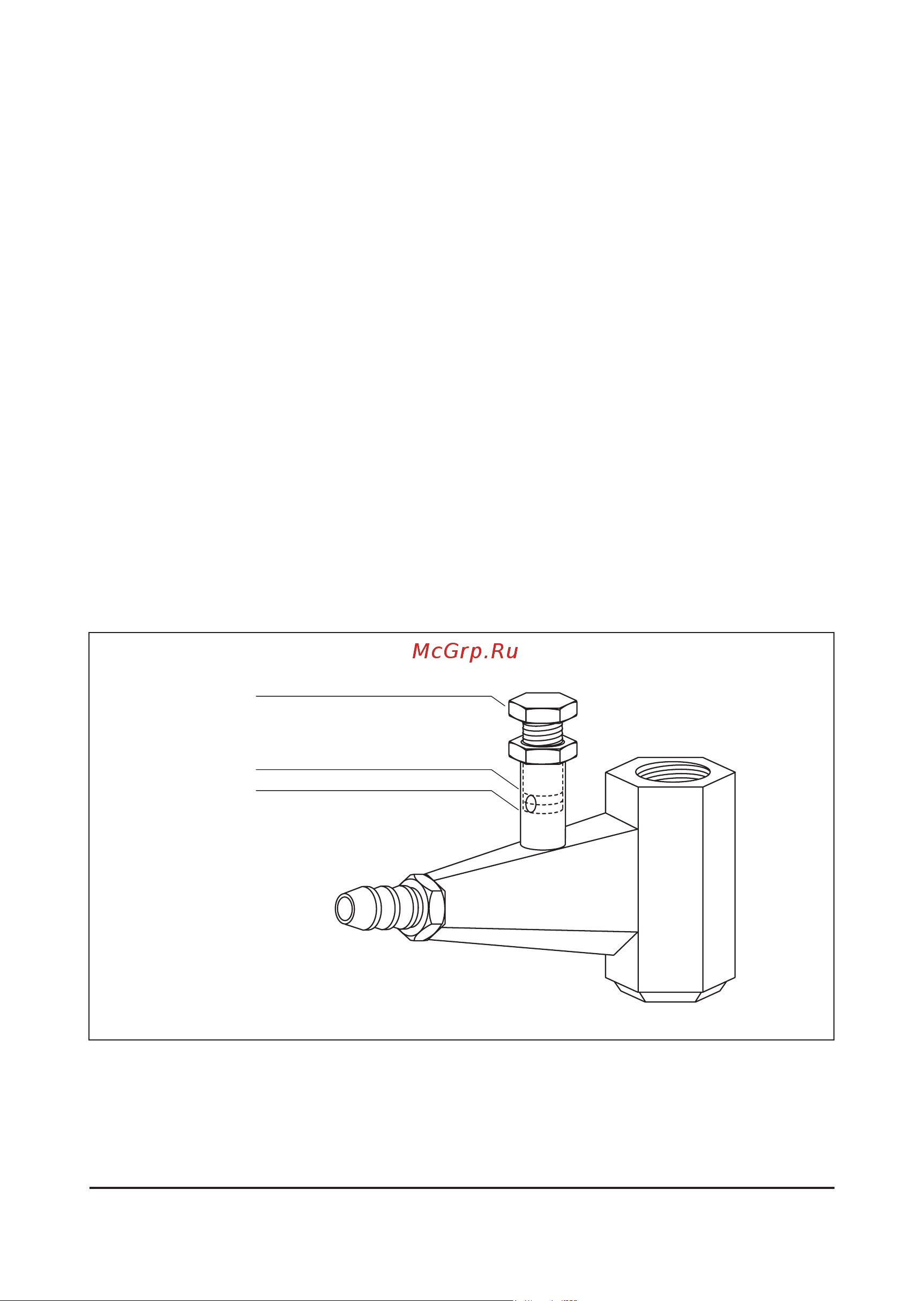

Abb. 6.2 Einstellung des Strahlmitteldosierventils

6.2 Strahlmitteldosierung

Beobachten Sie den Strahlmitteluss durch den durchsichtigen Strahlmittelschlauch. Das

Strahlmittel sollte ungehindert und gleichmäßig durch den Schlauch ießen. Wenn die Luft

aus der Düse stoßweise austritt oder das Strahlmittel nicht gleichmäßig ießt, muss das

Strahlmitteldosierventil nachgestellt werden. Zur Einstellung lösen Sie die Kontermutter und

drehen Sie die Einstellschraube bis die oberen Löcher im Ventilsitz verschlossen und die

unteren Löcher ganz offen sind.

Falls Stöße im Strahlmittelschlauch auftreten, ist das Strahlmittel entweder feucht und

verklumpt, oder es kommt nicht genug Luft in den Strahlmitteluss. Lösen Sie während des

Strahlens die Kontermutter und drehen Sie die Einstellschraube gegen den Uhrzeigersinn von

oben gesehen), bis das Strahlmittel gleichmäßig ießt. Sichern Sie dann die Einstellung durch

Anziehen der Kontermutter. Falls der Strahlmitteluss zu leicht ist, vermindern Sie die Luft in

der Mischung durch Eindrehen der Einstellschraube im Uhrzeigersinn (von oben gesehen).

Dadurch werden mehr Löcher verschlossen, so dass weniger Luft in den Strahlmittelschlauch

gelangt. Sichern Sie dann die Einstellung durch Anziehen der Kontermutter.

Lufteinlass voll geöffnet

Einstellschraube

Lufteinlass voll geschlossen
