MSI H510TI-S01 [15/26] Jhddpwr1 разъем питания sata

Компоненты материнской платы Компоненты материнской платы

1 AMP_L- 2 AMP_L+

3 AMP_R+ 4 AMP_R-

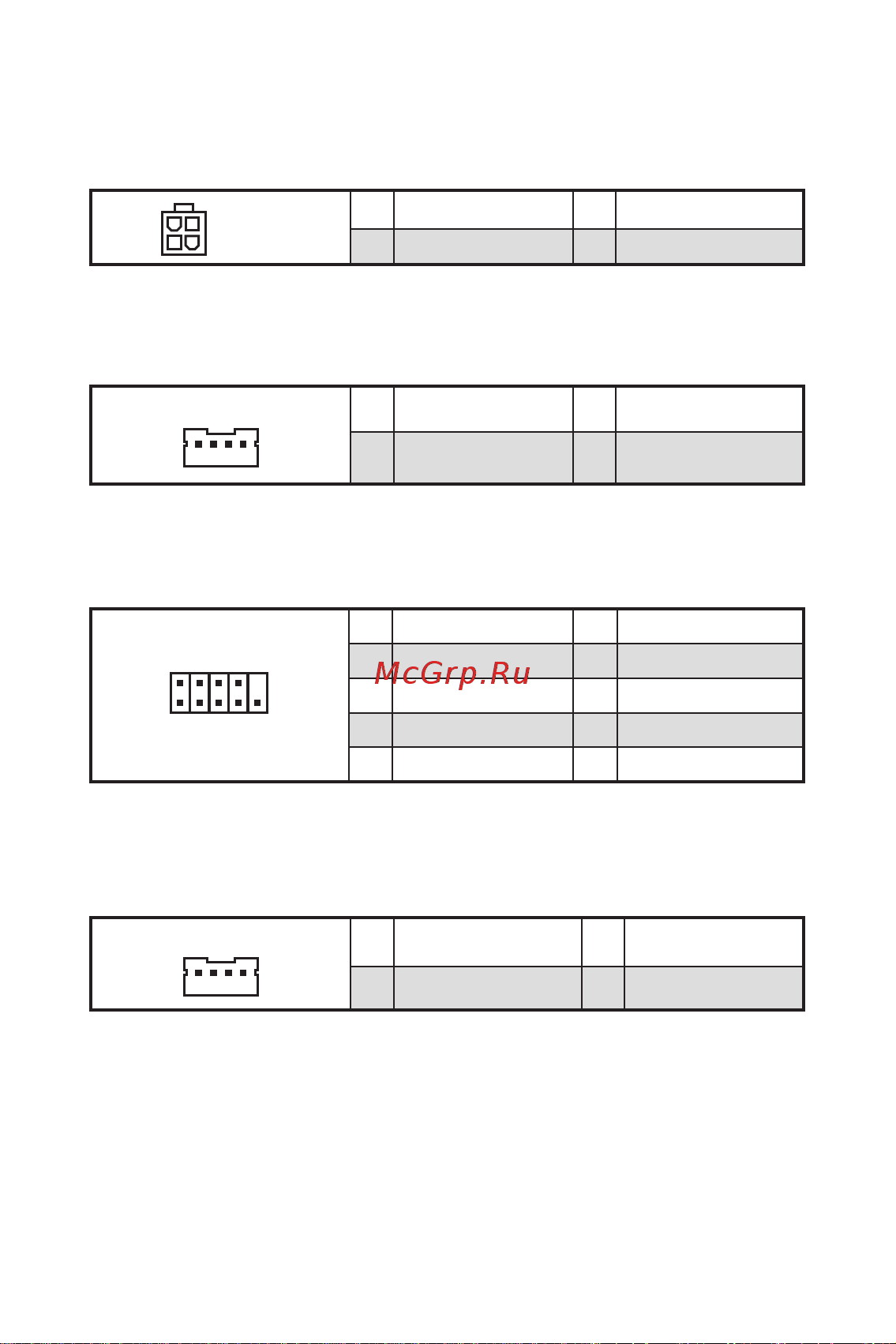

PWR1: Разъем питания

Данный разъем используется для обеспечения электропитанием материнской

платы.

JHDDPWR1: Разъем питания SATA

Данный разъем используется для обеспечения электропитанием устройства

SATA.

JAMP1: Разъем усилителя звука

К разъему JAMP1 можно подключить усилитель звука для улучшения качества

звука.

PWR1

1 Ground 2 Ground

3 +12V 4 +12V

1 VCC5 2 Ground

3 Ground 4 +12V

2 10

1 DCD 2 SIN

3 SOUT 4 DTR

5 Ground 6 DSR

7 RTS 8 CTS

9 RI 10 No Pin

JCOM1: Разъем последовательного порта

Данный разъем позволяет подключить последовательный порт, размещенный на

внешнем бракете.
