20
Компоненты материнской платы
PCI_E1~4: Слоты расширения PCIe
⚠
Внимание!
∙
При установке массивной видеокарты, необходимо использовать такой
инструмент, как MSI Gaming Series Graphics Card Bolster для поддержки веса
графической карты и во избежание деформации слота.
∙
Для установки одной карты расширения PCIe x16 с оптимальной
производительностью рекомендуется использовать слот PCI_E1.
∙
Перед установкой или извлечением плат расширения убедитесь, что кабель
питания отключен от электрической сети. Прочтите документацию на карту
расширения и выполните необходимые дополнительные аппаратные или
программные изменения для данной карты.

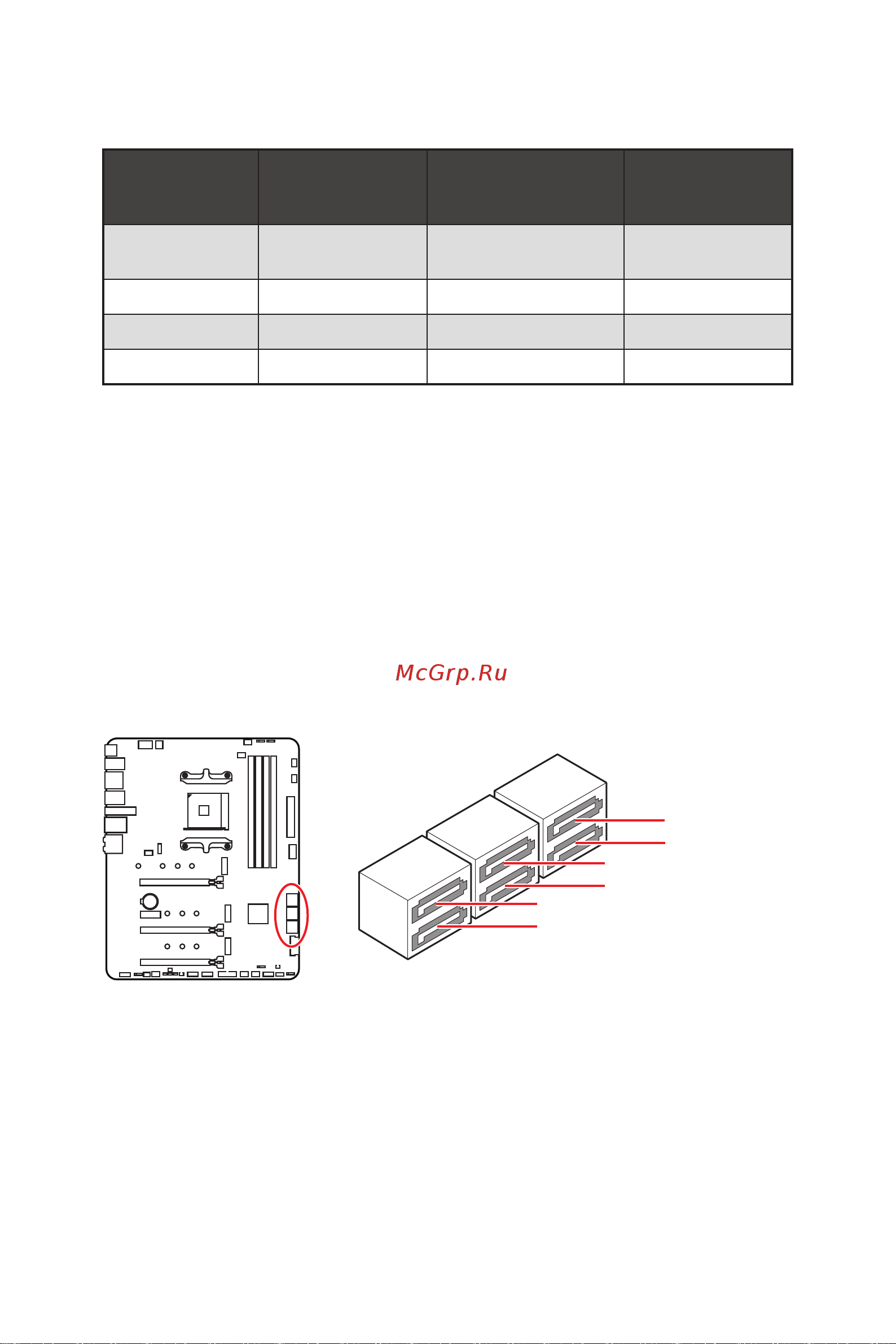

SATA1~6: Разъемы SATA 6Гб/с
Эти разъемы представляют собой интерфейсные порты SATA 6Гб/с. К каждому
порту можно подключить одно устройство SATA.
SATA1
SATA3
SATA5
SATA2
SATA4
SATA6
⚠
Внимание!
∙
Избегайте перегибов кабеля SATA под прямым углом. В противном случае,
возможна потеря данных при передаче.
∙
Кабели SATA оснащены одинаковыми коннекторами с обеих сторон. Однако,
для экономии занимаемого пространства к материнской плате рекомендуется
подключать плоский разъем.
∙
Разъемы SATA5 и SATA6 будут недоступны при установке M.2 PCIe SSD в разъем
M2_3.
Слот
Процессоры AMD
Ryzen™ 5000/
3000 серии
Процессоры AMD
Ryzen™ 5000 G-/
4000 G-/ 2000 серии
Процессоры
Ryzen™ 3000 G-/
2000 G-серии
PCI_E1
(Процессор)
PCIe 4.0 x16 PCIe 3.0 x16 PCIe 3.0 x8
PCI_E2 (Чипсет) PCIe 3.0 x1 PCIe 3.0 x1 PCIe 3.0 x1
PCI_E3 (Чипсет) PCIe 4.0 x4 PCIe 3.0 x4 PCIe 3.0 x4
PCI_E4 (Чипсет) PCIe 3.0 x1 PCIe 3.0 x1 PCIe 3.0 x1
