ATX_PWR1, CPU_PWR1: Разъемы электропитания

Данные разъемы предназначены для подключения коннекторов питания

ATX.

Внимание!

Для обеспечения стабильной работы системной платы проверьте

надежность подключения всех кабелей питания к блоку питания АТХ.

M2_1: Разъем M.2 (Ключ M)

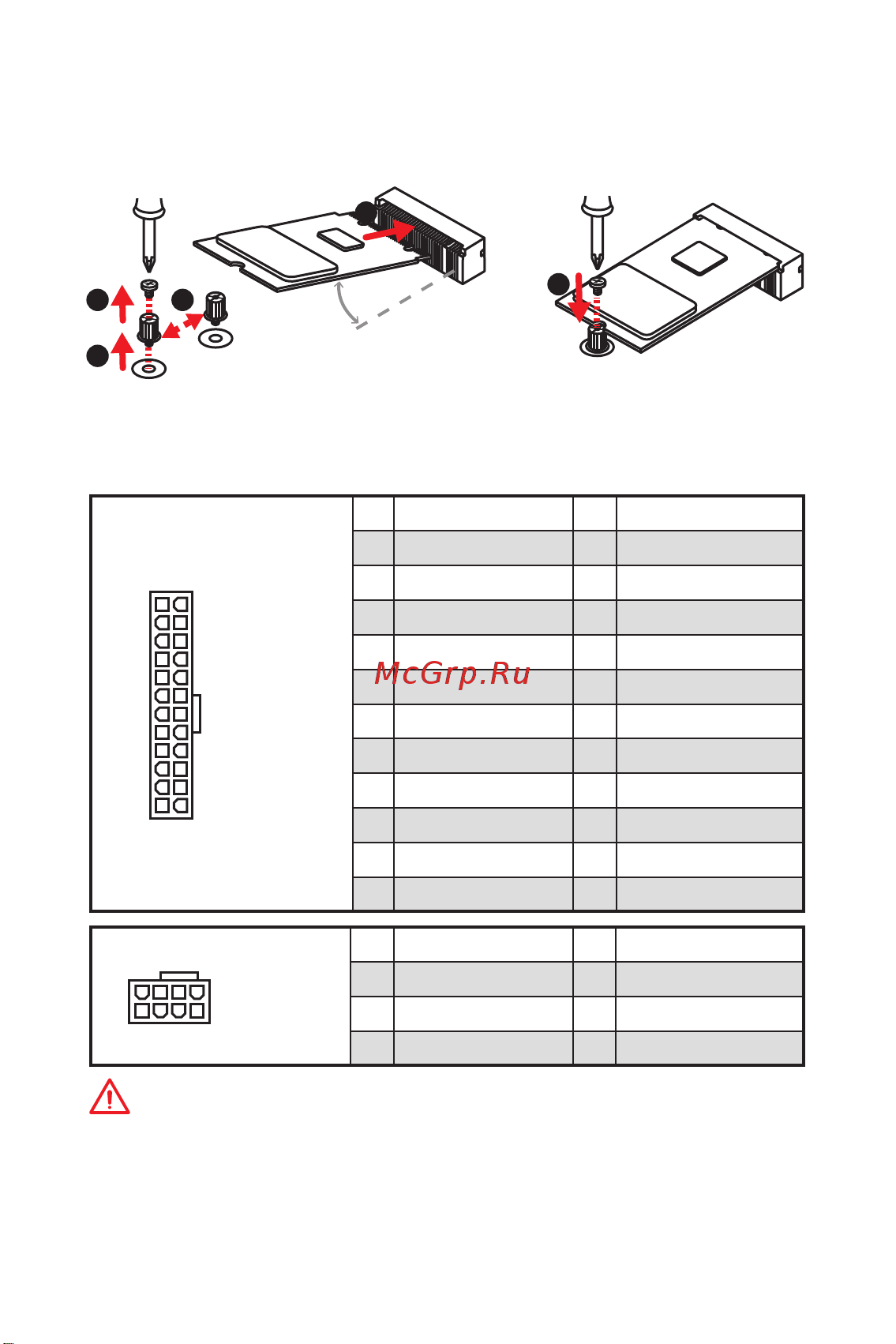

Установите M.2 твердотельный накопитель (SSD) в разъем M.2, как показано

на рисунке ниже.

30°

131

ATX_PWR1

1 +3.3V 13 +3.3V

2 +3.3V 14 -12V

3 Ground 15 Ground

4 +5V 16 PS-ON#

5 Ground 17 Ground

6 +5V 18 Ground

7 Ground 19 Ground

8 PWR OK 20 Res

9 5VSB 21 +5V

10 +12V 22 +5V

11 +12V 23 +5V

12 +3.3V 24 Ground

CPU_PWR1

1 Ground 5 +12V

2 Ground 6 +12V

3 Ground 7 +12V

4 Ground 8 +12V
