7

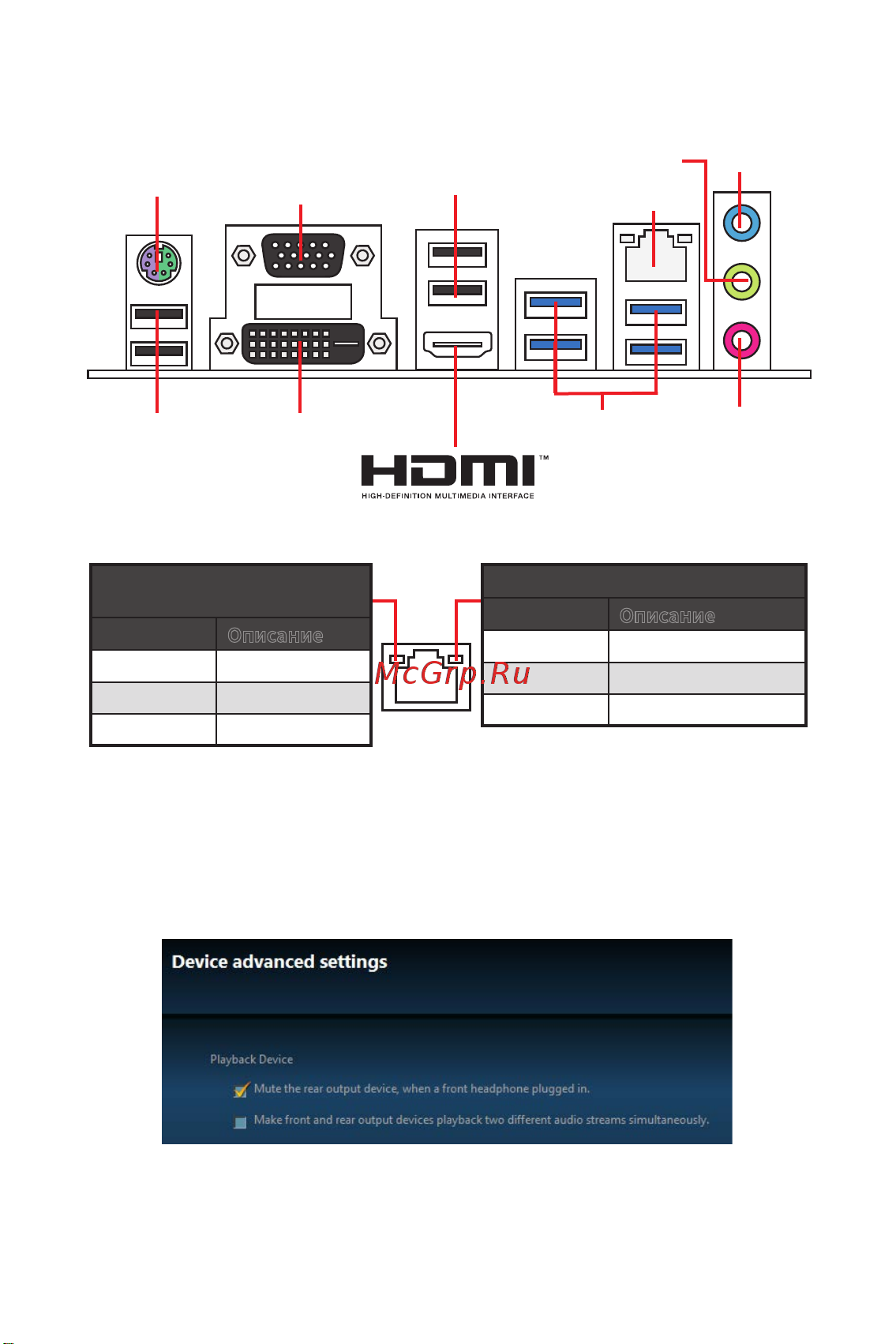

Комплект поставки Задняя панель портов ввода/ вывода
Задняя панель портов ввода/ вывода
Таблица состояний индикатора порта LAN
Audio 7.1-конфигурация каналов
Для настройки 7.1 канального аудио необходимо подключить фронтальную
звуковую панель к разъему JAUD1. Далее следуйте указаниям ниже.
1. Нажмите на Realtek HD Audio Manager > Advanced Settings, чтобы открыть
диалоговое окно, как показано ниже.
2. Выберите Mute the rear output device, when a front headphone plugged in.
3. Подключите колонки к аудио разъемам на задней и передней панели.
При подключении устройства к разъему аудио появится диалоговое
окно с просьбой подтвердить подключенное устройство.
PS/2
LAN
USB 3.2 Gen1USB 2.0
USB 2.0
DVI-D
VGA
Линейный
вход
Линейный выход
Микрофонный
вход
Подключение/ Работа
индикатора
Состояние
Описание
Выкл. Не подключен
Желтый Подключен
Мигает Передача данных
Скорость передачи данных
Состояние
Описание
Выкл.
10 Мбит/с подключение
Зеленый
100 Мбит/с подключение
Оранжевый 1 Гбит/с подключение
