13
12
Рис. 2 Рукоятка управления
1. Выключатель зажигания
2. Курок газа
ПРИНЦИП РАБОТЫ
Крутящий момент от коленчатого вала
двигателя через муфту сцепления цен-
тробежного типа передается на вал
штанги триммера и далее через редуктор
косильной гарнитуре.
КОМПЛЕКТНОСТЬ
Комплектность триммера представлена
в Таблице 1.
ТАБЛИЦА 1. Комплектность
ВНИМАНИЕ!
Состав комплекта поставки
может быть изменен без пред-
варительного уведомления!
Наименование
Модель
T374FS
Триммер 1 шт.
Ремень подвесной 1 шт.
Кожух защитный с фартуком 1 шт.
Головка триммерная 1 шт.
Нож для жесткой травы 1 шт.
Рукоятка правая в сборе 1 шт.
Рукоятка левая 1 шт.
Ключ комбинированный 1 шт.
Ключ рожковый 8 х 10 мм 1 шт.
Ключ шестигранный 5 мм 1 шт.
Ключ шестигранный 4 мм 1 шт.
Хомут пластиковый 2 шт.
Емкость для топлива 1 шт.
Руководство по эксплуатации 1 шт.
13

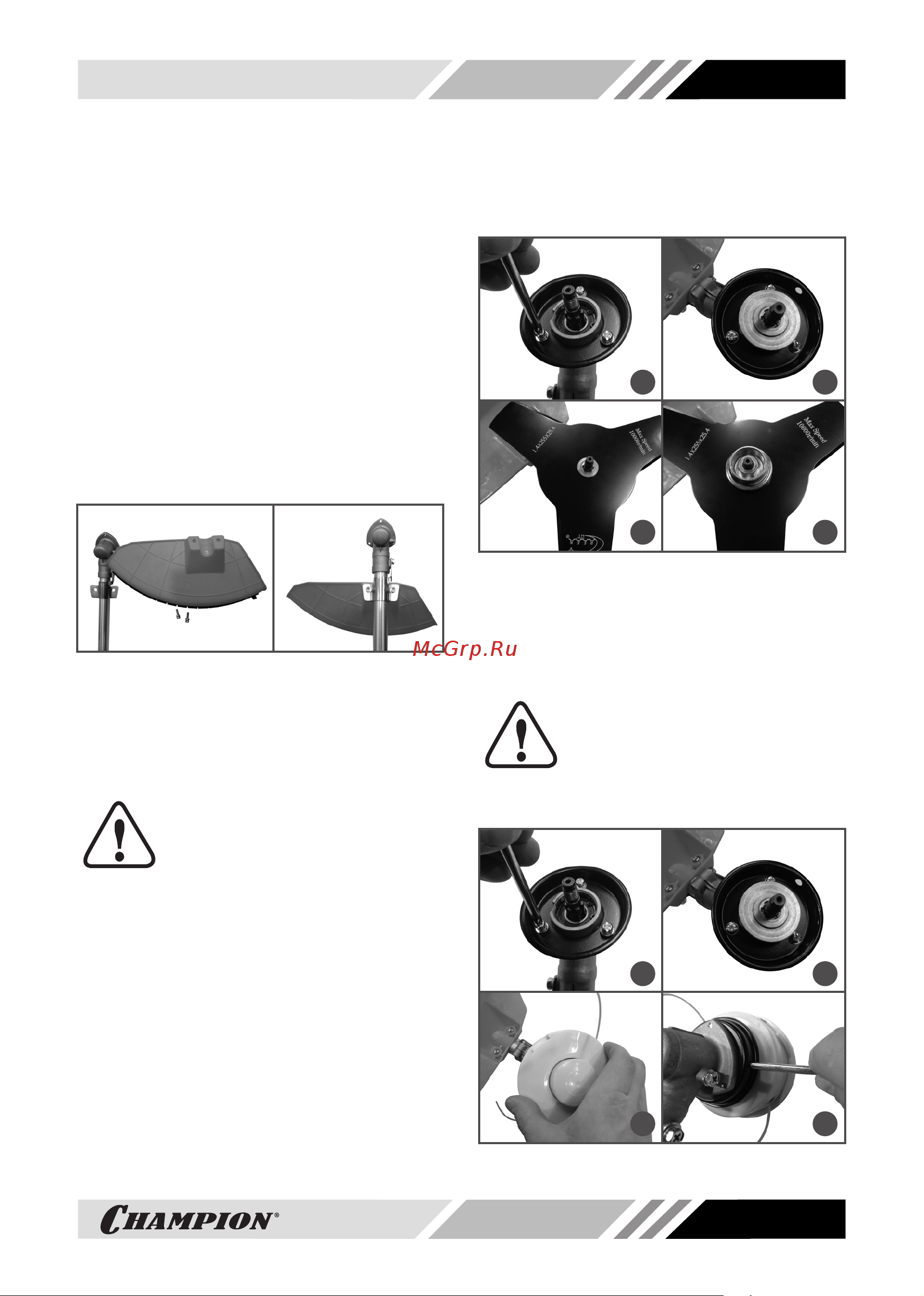

8. СБОРКА
Триммер поставляется в картонной ко-
робке в частично разобранном виде.
Съемные детали находятся в пакете. Ни-
чего не выбрасывайте, пока полностью
не соберёте триммер.
Извлеките триммер из коробки и про-
верьте его на предмет механических по-
вреждений. Отложите в сторону съемные
детали. Удалите защитное покрытие.
УСТАНОВКА ЗАЩИТНОГО
КОЖУХА
Установите на штангу защитный кожух и
зафиксируйте его двумя болтами (Рис. 3).
Рис. 3 Установка защитного кожуха
УСТАНОВКА НОЖА ДЛЯ ЖЕСТКОЙ
ТРАВЫ
1. Установите на редуктор защитную
чашку (Рис. 4А).
ПРИМЕЧАНИЕ!
После установки на редуктор
защитной чашки боковое от-
верстие на корпусе чашки
должно совпасть с отверстием на кор-
пусе редуктора.
2. Установите на редуктор защитную
шайбу (Рис. 4В).
3. Установите на защитную шайбу нож.
При установке посадочное отверстие
в ноже должно точно совпасть с вы-
ступом на шайбе (Рис. 4С).
4. Установите прижимную шайбу ножа и
закрутите гайку крепления ножа (ле-
вая резьба) (Рис. 4D).
Совместите отверстие в защитной чашке
редуктора и защитной шайбе редуктора.
Установите в отверстие металлический
стопор и затяните гайку крепления ножа.
А B
C D
Рис. 4 Установка ножа
УСТАНОВКА ТРИММЕРНОЙ
ГОЛОВКИ
1. Установите на редуктор защитную
чашку (Рис. 5А).
ПРИМЕЧАНИЕ!
После установки защитной
чашки на редуктор боковое
отверстие на корпусе чашки
должно совпасть с отверстием на кор-
пусе редуктора.
А B
C D
Рис. 5 Установка триммерной головки
