17
16
что соответствует нижней кромке за-
ливного отверстия (Рис. 9). После
окончательной проверки, плотно за-
крутите крышку-щуп.
Рис. 9 Проверка уровня масла в картере
ЗАПРАВКА ДВИГАТЕЛЯ НОВОГО
ТРИММЕРА МАСЛОМ
1. Установите триммер на ровной гори-
зонтальной поверхности.
2. Выкрутите крышку-щуп маслозалив-
ной горловины и извлеките щуп.
3. Залейте необходимый объём масла
рекомендованной категории и вязко-
сти, соответствующей температуре
окружающего воздуха.
4. Установите крышку-щуп в отверстие
горловины, не закручивая его.
5. Аккуратно вытащите щуп и осмотрите
его. Уровень масла должен соответ-
ствовать верхней отметке на щупе.
ПРИМЕЧАНИЕ!
Максимальный уровень масла
в картере соответствует
нижней кромке маслозаливной
горловины (Рис. 9).
ВНИМАНИЕ!
После заправки, замены или
проверки уровня масла визу-
альным осмотром проверяйте
отсутствие протечек масла из карте-
ра. Проверяйте надежность установки
масляной крышки-щупа перед каждым
запуском двигателя.
ВНИМАНИЕ!
Не допускайте долговремен-
ного контакта кожи рук с
маслом. Всегда тщательно
мойте руки чистой водой с мылом. Хра-
ните отработанное масло в специаль-
ной емкости. Запрещается выливать
отработанное масло на землю или в
канализацию.
ТОПЛИВО
Используйте неэтилированный бензин
с октановым числом 92. Никогда не ис-
пользуйте старый или загрязненный бен-
зин или смесь масла и бензина (топлив-
ную смесь для 2-хтактных двигателей).
Избегайте попадания грязи или воды в
топливный бак.
ВНИМАНИЕ!
Выход из строя двигателя
по причине использования не-
качественного или старого
топлива, а также топлива с несоот-
ветствующим октановым числом не
является гарантийным случаем.
ВНИМАНИЕ!
Храните топливо в специаль-
но предназначенных для этой
цели емкостях. Запрещается
использовать для хранения канистры
из пищевого пластика.
Заправка топливом проводится при за-
глушенном двигателе и в местах с хоро-
шим проветриванием. При работе с то-
пливом запрещается курить и применять
открытый огонь. Не допускается разлив
топлива. Надо предотвращать много-
кратное или долговременное касание
кожи с топливом, а также вдыхания то-
пливных паров.
ВНИМАНИЕ!
Не заполняйте топливный бак
полностью. Заливайте бензин
в топливный бак так, чтобы
оставить пространство для теплово-
го расширения топлива.
После заправки топливного бака убеди-
тесь в том, что крышка топливного бака
закрыта должным образом. Перед запуском
насухо протрите топливный бак снаружи от
остатков пролитого топлива.
ЗАПУСК ДВИГАТЕЛЯ
ВНИМАНИЕ!
Перед запуском двигателя необ-
ходимо проверить уровень масла
в картере двигателя, при необ-
ходимости дозаправить. Для дозаправки
используйте тот же тип масла, который
залит в картер двигателя.
ВНИМАНИЕ!
Не используйте триммер без
установленного защитного ко-
жуха триммерной головки.
ВНИМАНИЕ!
Перед запуском проверьте нали-
чие корда в триммерной головке.
Проверьте исправность защит-
ного кожуха и остроту лезвия ножа для
обрезки корда. Обязательно снимайте
с ножа для обрезки корда защитный чехол.
Во время работы следите за исправностью
и остротой ножа для обрезки корда. При
снятом или неисправном кожухе, а также
при неснятом защитном чехле ножа для об-
резки корда Вы не сможете контролировать
длину корда триммерной головки и, соот-
ветственно, нагрузку на двигатель и детали
сцепления.
ВНИМАНИЕ!
Выход из строя двигателя или
деталей сцепления из-за пере-
грузки в результате работы без
защитного кожуха, с неисправным защит-
ным кожухом и неисправным ножом для
обрезки корда не является гарантийным
случаем.
ВНИМАНИЕ!
Не допускается работа тримме-
ром с не полностью нажатым кур-
ком газа.
ЗАПУСК ХОЛОДНОГО ДВИГАТЕЛЯ
1. Расположите триммер на ровной гори-
зонтальной поверхности.
2. Заполните топливный бак свежим
бензином.
3. Нажмите на ручной топливный насос
7-10 раз, до появления в нем топлива.
Насос находится в нижней части кар-
бюратора под корпусом воздушного
фильтра (Рис. 10)

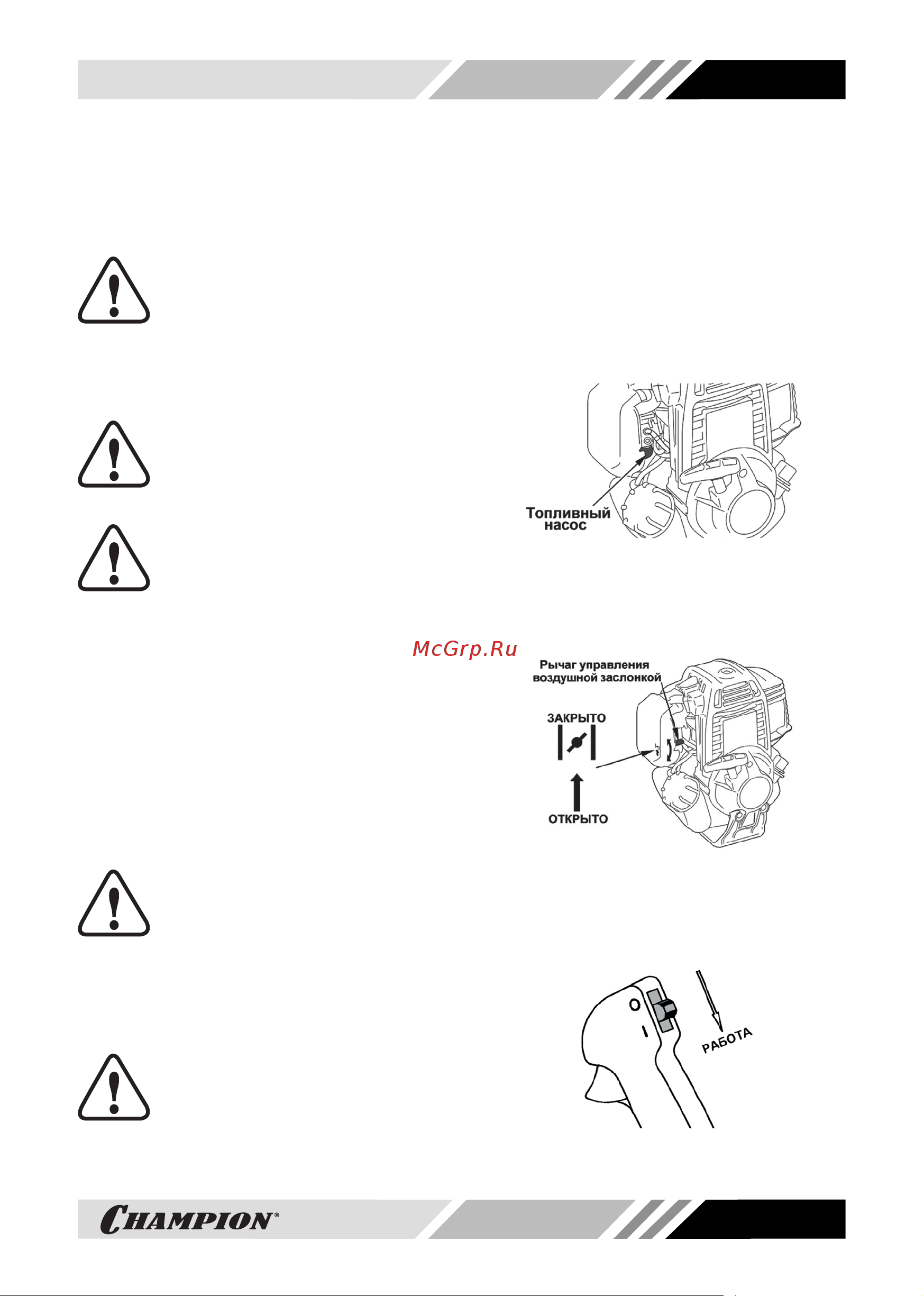

Рис. 10 Ручной топливный насос
4. Закройте воздушную заслонку кар-
бюратора. Для этого рычаг заслонки
поднимите вверх (Рис. 11).
Рис. 11 Рычаг управления воздушной
заслонкой
5. Выключатель зажигания установите
в положение «I» Рис.12.
Рис. 12 Выключатель зажигания в
положении «I»
