7. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ
УПРАВЛЕНИЯ

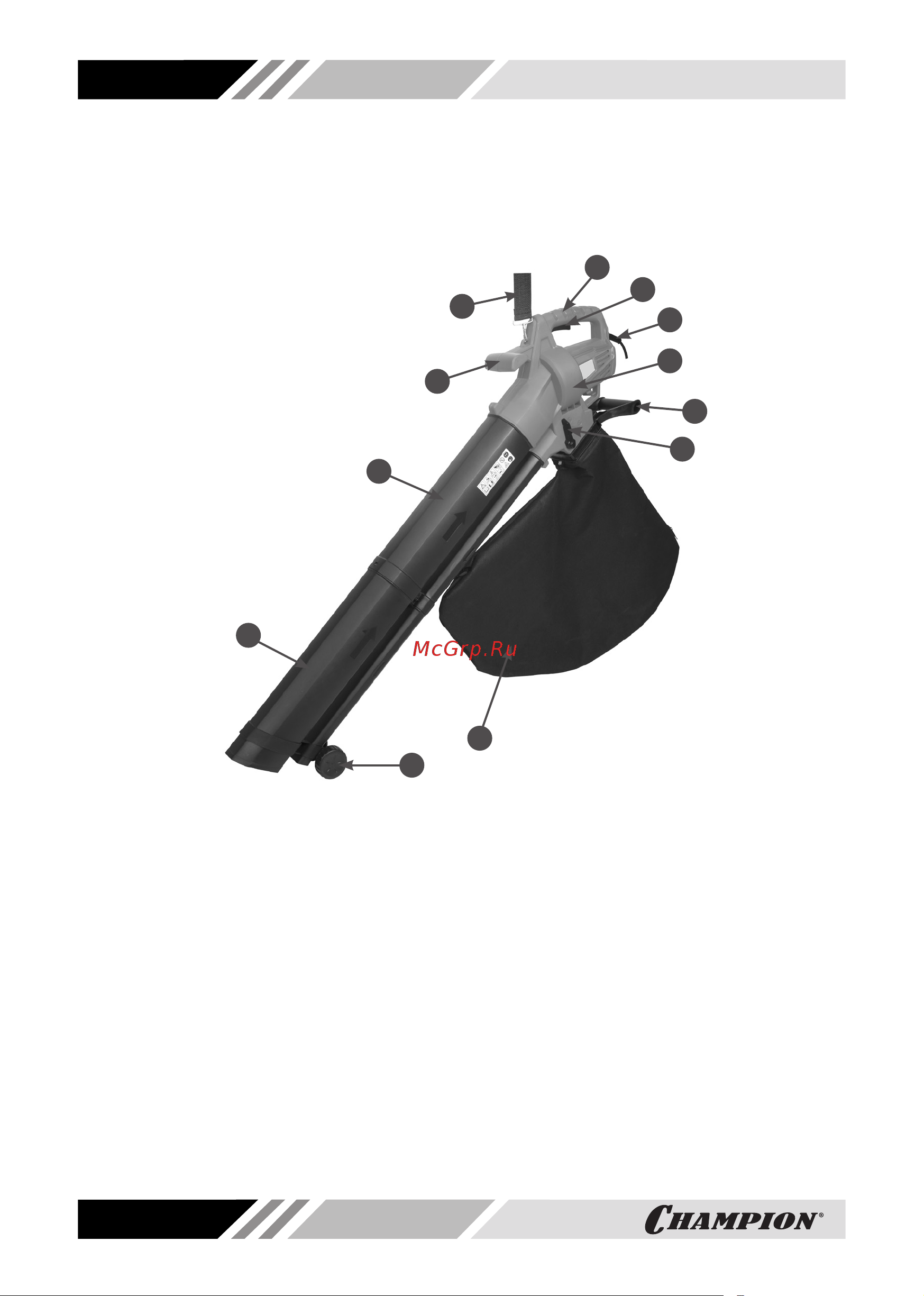

Расположение основных узлов и органов управления устройства показано на Рис. 1.
Рис. 1 Основные узлы и органы управления
1. Труба всасывающая/напорная нижняя
2. Труба всасывающая/напорная верхняя
3. Рукоятка передняя
4. Ремень подвесной
5. Рукоятка задняя
6. Рычаг выключателя
7. Кабель питания
8. Корпус вентилятора
9. Рукоятка мусоросборника
10. Рычаг переключения режимов работы
11. Мусоросборник
12. Колёса опорные
ПРИНЦИП РАБОТЫ
При включении устройства в режиме воздуходувки, крыльчатка, установленная на
вале электродвигателя, начинает вращаться. Воздух засасывается через всасываю-
щую трубу устройства и выдувается через напорную трубу.
Переключение устройства в режим пылесоса происходит переводом рычага переклю-
чения режимов работы в соответствующее положение. При этом заслонка, располо-
женная в корпусе вентилятора, перенаправляет воздушный поток с напорной трубы
в мусоросборник. В режиме пылесоса мусор вместе с воздухом засасывается через
всасывающую трубу и затем выбрасывается в мусоросборник.
4
1
3
2
5
8
7
6
11
12
10
9
