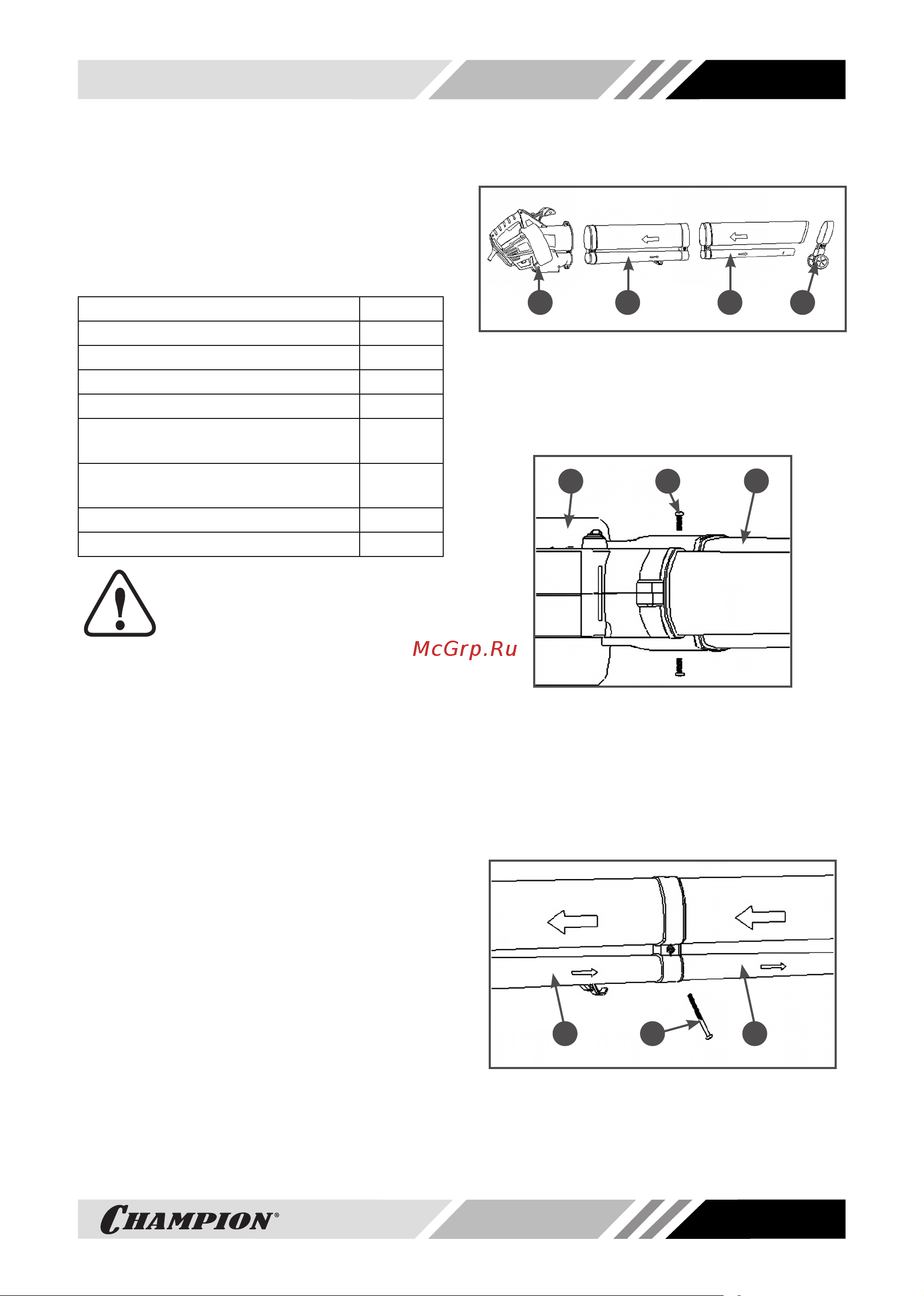

11
8. СБОРКА
КОМПЛЕКТНОСТЬ
Комплектность устройства приведена в
таблице 1.
ТАБЛИЦА 1. Комплектность устройства
Наименование Кол-во
Воздуходувка-пылесос 1 шт.
Руководство по эксплуатации 1 шт.
Ремень подвесной 1 шт.
Мусоросборник 1 шт.
Труба всасывающая/напорная
нижняя
1 шт.
Труба всасывающая/напорная
верхняя
1 шт.
Колёса опорные с кронштейном 1 шт.
Крепёж труб и колёс 1 к-т
ВНИМАНИЕ!
Производитель оставляет
за собой право без предвари-
тельного уведомления вно-
сить изменения в комплектность.
Устройство поставляется в частично со-
бранном состоянии.
Для окончательной сборки устройства
выполните следующее:
1. Извлеките из упаковки содержимое.
Распакуйте все детали и положите их
на ровную устойчивую поверхность.
Удалите все упаковочные материалы.
Убедитесь, что содержимое упаковки
соответствует комплектности устрой-
ства, а повреждения отсутствуют.
При обнаружении некомплектности
или повреждений обратитесь в тор-
гующую организацию, где приобрели
устройство.
2. Соберите и установите напорную тру-
бу и опорные колёса. Общая схема
сборки устройства показана на Рис. 2.
3. Вставьте верхнюю трубу 3 в корпус
вентилятора 1 и закрепите ее с помо-
щью двух винтов 2 (Рис. 3).
41 32
Рис. 2 Общая схема сборки устройства
1. Корпус вентилятора
2. Труба всасывающая/напорная верхняя
3. Труба всасывающая/напорная нижняя
4. Колёса опорные с кронштейном
1
3
2
Рис. 3 Установка верхней трубы
1. Корпус вентилятора
2. Винт самонарезающий 4х16 – 2 шт.
3. Труба всасывающая/напорная верхняя
4. Установите нижнюю трубу 3 в верх-
нюю трубу 1 и закрепите ее с помо-
щью винта 2 (Рис. 4).
1 32
Рис. 4 Установка нижней трубы
1. Труба всасывающая/напорная верхняя
2. Винт самонарезающий 4х50
3. Труба всасывающая/напорная нижняя
