12

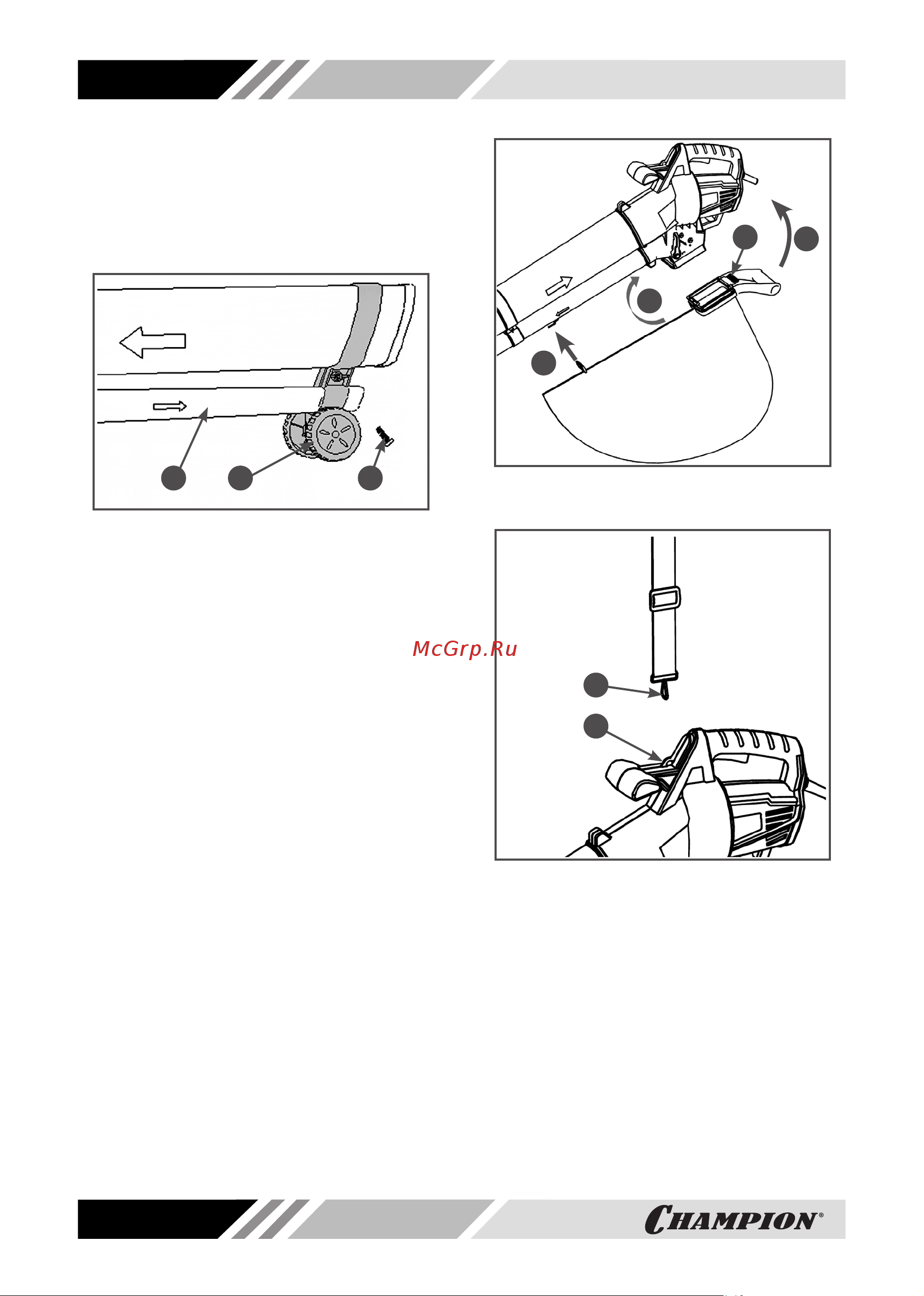

5. Установите на нижнюю трубу опор-
ные колёса. Для этого, установите
кронштейн колёс 2 на нижнюю трубу
1, совместите отверстия в трубе и
кронштейне, и закрепите кронштейн
на трубе с помощью винта 3 (Рис. 5).
1 32
Рис. 5 Установка опорных колёс
1. Труба всасывающая/напорная нижняя
2. Колёса опорные
3. Винт самонарезающий 4х16
6. Установите мусоросборник, как пока-
зано на Рис. 6:
А) Вставьте передний крючок адап-
тера мусоросборника в паз на кор-
пусе вентилятора.
Б) Нажмите на фиксатор адаптера
и натяните адаптер на выпускное
окно корпуса вентилятора. Отпу-
стите фиксатор.
В) Зацепите переднюю петлю мусо-
росборника за крючок на верхней
трубе (Рис. 6).
7. Застегните карабин 1 подвесного
ремня за отверстие 2 в корпусе вен-
тилятора (Рис. 7)
В
A
1
Б
Рис. 6 Установка мусоросборника
1. Фиксатор адаптера мусоросборника
1
2
Рис. 7 Крепление подвесного ремня
1. Карабин ремня
2. Отверстие для крепления карабина ремня
