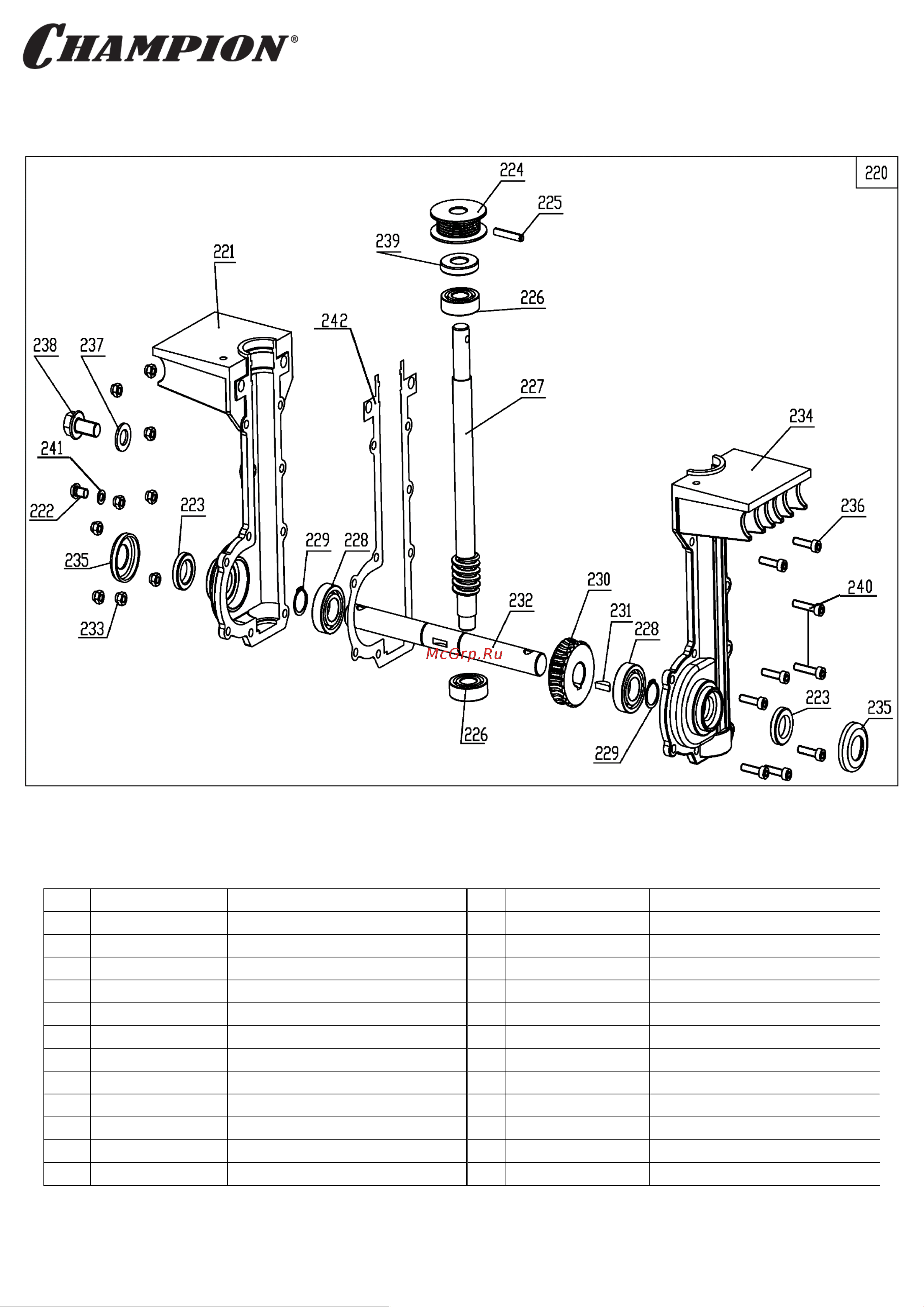

Иллюстрированный каталог запасных частей (17.06.2020) BC4401_
Стр. 5_
№
Артикул
Наименование
№
Артикул
Наименование
220
C03001*
Редуктор комплект
232
805052
Вал привода фрез
221
804059
Половина корпуса правая
233
801023
Гайка самоконтрящаяся М6
222
801144
Винт М8х10
234
804058
Половина корпуса левая
223
804001
Сальник 20х32х7
235
802122-1
Крышка сальника
224
804039
Шкив ремня (редуктор)
236
801100
Винт М6х22
225
801094
Штифт 5х35
237
809119
Уплотнительная шайба
226
804028
Подшипник 6203RS
238
809120
Болт маслозаливного отверстия
227
805053
Вал червячный
239
803062
Сальник 17х40х7
228
804029
Подшипник 6004RS
240
801017
Винт М6х30
229
801182
Кольцо стопорное
241
801092
Шайба медная 8х16х1
230
805051
Шестерня редуктора
242
400039
Прокладка редуктора
231
801109
Шпонка 5х18
*Рассматриваемый в данной деталировке редуктор применяется с 2018 года, отличительные внешние признаки – наличие прокладки (242)
между половинами корпуса, масляной пробки (238), крышек сальников (235).
