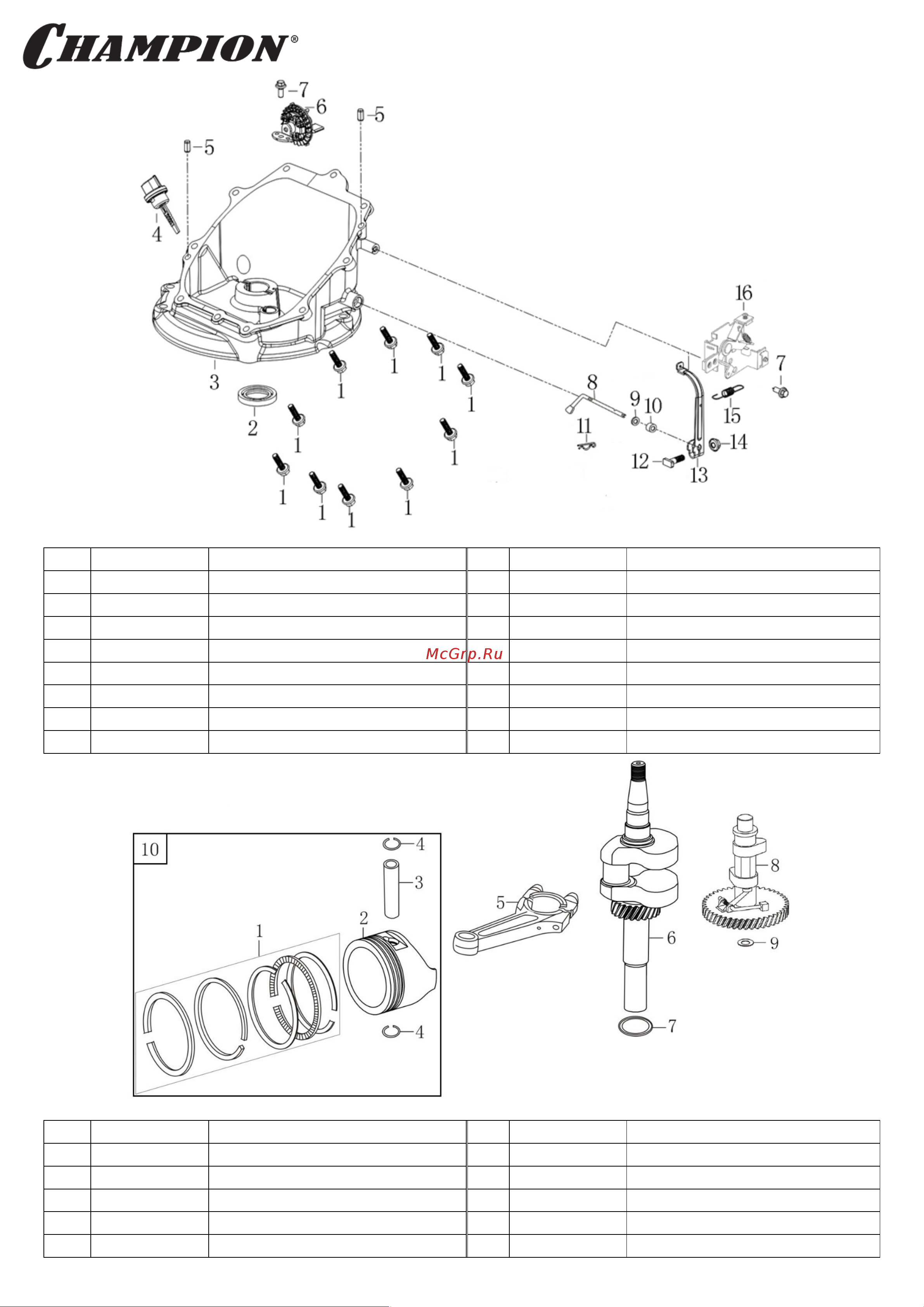

Иллюстрированный каталог запасных частей (17.06.2020) BC4401_
Стр. 7_
№
Артикул
Наименование
№
Артикул
Наименование
1
380140103-0004
Болт М6х22
9
380450527-0001
Шайба 6х13х1,65
2
DAC010
Сальник коленвала (380650347-0001)
10
60360080000
Сальник вала 6х11х4 (380650338-0001)
3
110820117-0001
Крышка картера
11
381350004-0001
Шплинт
4
110690067-0001
Щуп уровня масла
12
380250002-0001
Болт с Т-обр. головкой М6х21
5
380600241-0001
Штифт 6х16
13
171620033-0003
Рычаг регулятора оборотов
6
171750024-0001
Регулятор оборотов центробежный
14
380370048-0001
Гайка М6
7
380140167-0002
Болт М5х12
15
171600083-0001
Пружина
8
171630010-0002
Вал рычага регулятора оборотов
16
171680122-0001
Кронштейн
№
Артикул
Наименование
№
Артикул
Наименование
1
130070257-0001
Кольцо поршневое 65х1х1х2 комплект
6
130290413-0001
Коленвал
2
130030301-0001
Поршень 65мм
7
380450518-0001
Шайба 25,4х34х1
3
130060030-0001
Палец поршневой 13х47
8
140020048-0001
Распредвал (140020114-0001)
4
380560055-0001
Кольцо стопорное
9
380450534-0001
Шайба 14,2х20х1
5
130150099-0001
Шатун
10
TW00040052
Поршень 65мм, комплект
