10
7. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ
УПРАВЛЕНИЯ
Основные узлы и органы управления приведены на Рис. 1.
ПРИНЦИП РАБОТЫ
Принцип работы опрыскивателя заключается в следующем: крутящий момент от вра-
щающегося коленчатого вала двигателя через центробежную муфту сцепления и ре-
дуктор передается на насос. Жидкость из бака самотёком попадает в насос и далее
под давлением подается в струйную трубку и через форсунки выбрасывается на об-
рабатываемую поверхность.

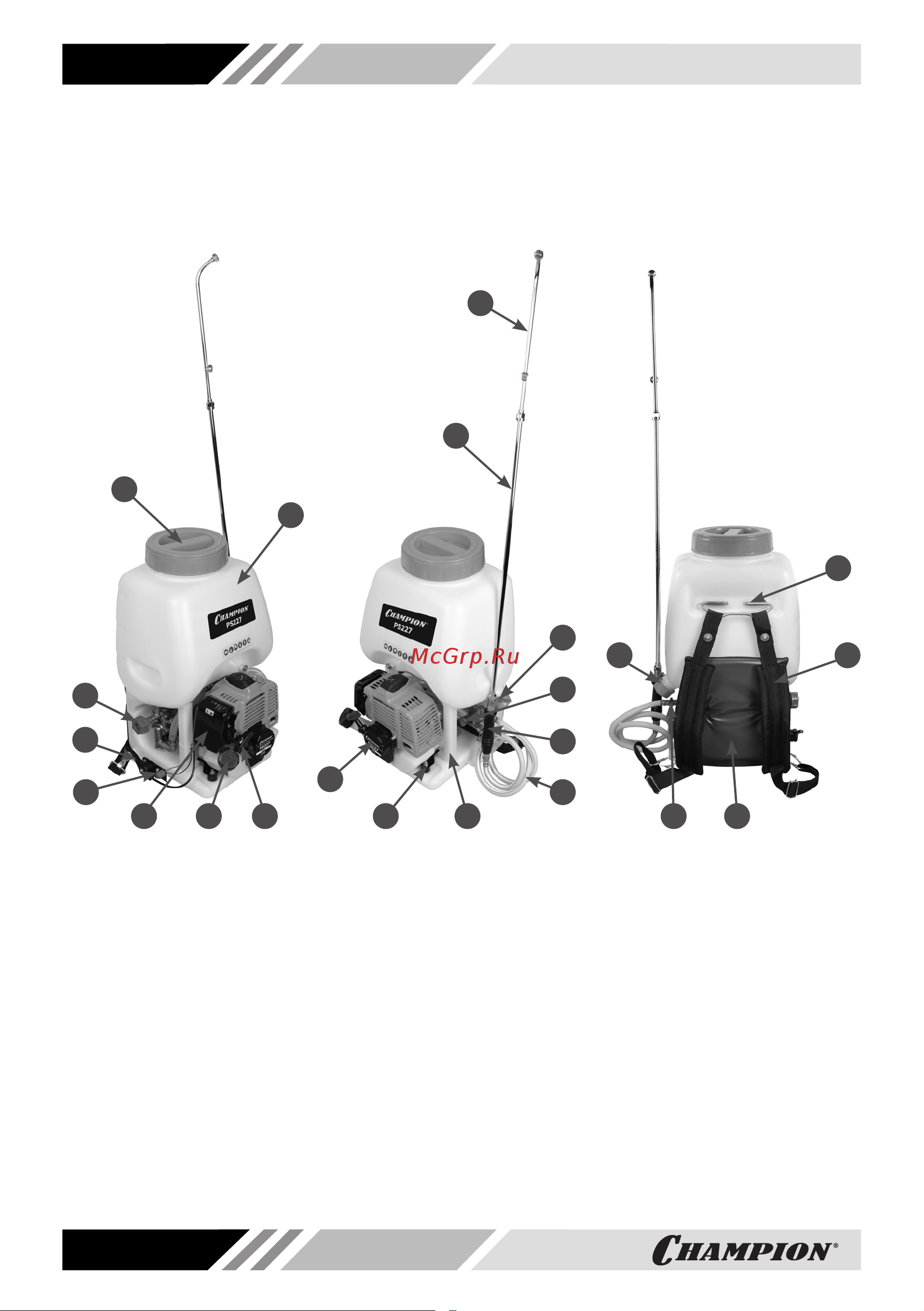

Рис. 1 Основные узлы и органы управления
1. Крышка бака для жидкости
2. Ручка регулятора давления
жидкости
3. Рычаг газа
4. Кнопка выключения зажигания
5. Крышка воздушного фильтра
6. Крышка топливного бака
7. Ручка ручного стартера
8. Бак для жидкости
9. Стартер ручной
10. Амортизатор
11. Рама
12. Шланг
13. Рукоятка
14. Насос для жидкости
15. Кран запорный
16. Удлинитель
17. Трубка струйная
18. Крышка отверстия для слива
жидкости из бака
19. Патрубок насоса
20. Накладка амортизационная
21. Ремень
22. Скоба крепления ремня
16
17
1
8
4
75 6
2
3
9
10 11
12
13
14
15
18
19 20
21
22
