8.СБОРКА
КОМПЛЕКТНОСТЬ
Комплектность приведена в Таблице 1.
Таблица 1 Комплектность опрыскивателя
Наименование Кол-во
Опрыскиватель 1 шт.
Рукоятка опрыскивателя
c шлангом
1 шт.
Удлинитель трубки струйной 1 шт.
Трубка струйная с двумя
форсунками
1 шт.
Пистолет - распылитель 1 шт.
Емкость для приготовления
топливной смеси
1 шт.
Ключ свечной
комбинированный
1 шт.
Руководство по эксплуатации 1 шт.
ВНИМАНИЕ!
Производитель оставляет
за собой право без предвари-
тельного уведомления вно-
сить изменения в комплектность.
Устройство поставляется в практически
собранном состоянии.
Для сборки устройства выполните следу-
ющее:
1. Извлеките из упаковки содержимое.
Распакуйте все детали и положите их
на ровную устойчивую поверхность.
Удалите все упаковочные материалы.
Убедитесь, что содержимое упаковки
соответствует комплектности устрой-
ства, а повреждения отсутствуют.
При обнаружении некомплектности
или повреждений обратитесь в тор-
гующую организацию, где приобрели
устройство.
2. Подсоедините один конец шланга
опрыскивателя к напорному патрубку
20 насоса, а второй – к рукоятке 13
опрыскивателя (Рис. 1).
3. Выберите из комплекта поставки
струйную трубку или пистолет-распы-
литель в зависимости от поставлен-
ной задачи.
4. Соедините струйную трубку с удли-
нителем и рукояткой опрыскивателя,
или присоедините пистолет-распы-
литель 1 к рукоятке опрыскивателя 2
(Рис. 2).

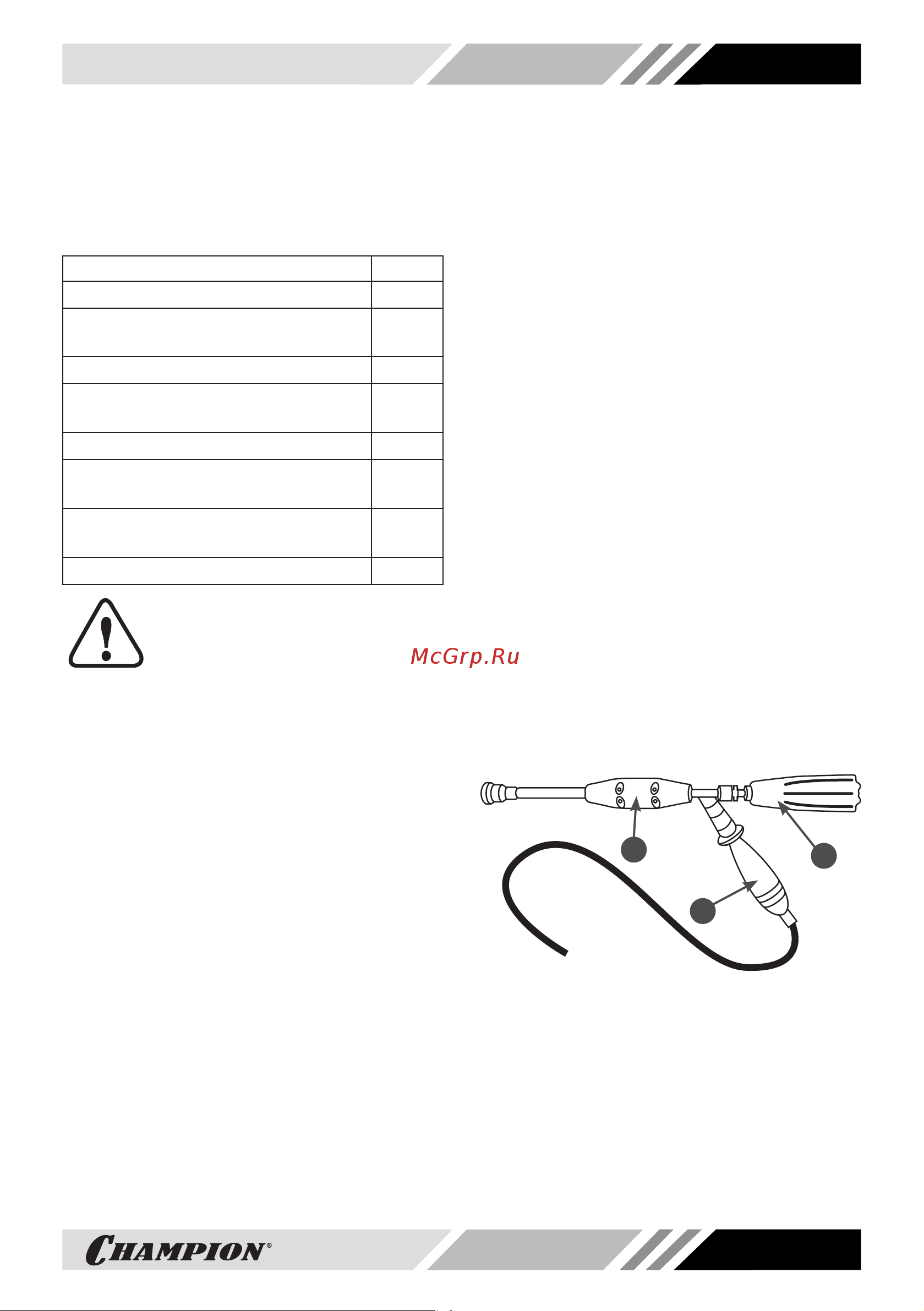

1
2
3
Рис. 2 Присоединение
пистолета-распылителя
1. Пистолет-распылитель
2. Рукоятка опрыскивателя
