Diam CSN-355A [11/14] Лист 6
![Diam CSN-355A [11/14] Лист 6](/views2/1917166/page11/bgb.png)
CSN-355
16
9.4.Гарантийный срок в двенадцать месяцев исчисляется от даты
изготовления в случае отсутствия штампа продавца с указанием даты
продажи.
9.5.Владелец лишается права проведения бесплатного ремонта и
дальнейшего гарантийного обслуживания сверлильной машины при
наличии дефектов, возникших в результате нарушения правил
эксплуатации, самостоятельного ремонта изделия и несвоевременного
проведения регламентных работ по техническому обслуживанию.
Гарантия не включает оплату Изготовителем или его уполномоченными
сервисными центрами транспортных расходов на доставку
оборудования в сервисный центр.
9.6.Проведение гарантийного ремонта осуществляется уполномоченным
сервисным центром Изготовителя только при предъявлении изделия в
полной обязательной комплектации, в чистом состоянии, с
Гарантийным талоном, с оформленной в нем отметкой о продаже, и
Актом рекламации.
9
Содержание
- Лист 1 1
- Внимание 3
- Гарантийные обязательства 8 3
- Комплект поставки 3 3
- Краткое описание 4 3
- Лист 2 3
- Обслуживание 7 3
- Общие указания 2 3
- Перед использованием внимательно прочтите инструкцию 3
- Перед использованием внимательно прочтите инструкцию по эксплуатации 3
- Подготовка к работе 5 3
- Положение по оценке гарантийности негарантийности 3
- Правила хранения и транспортировки 8 3
- Приложение 10 3
- Содержание 3
- Технические характеристики 2 3
- Требования по технике безопасности 3 3
- 1 2 5 2 7 2 4 1 4 4
- 10 5 12 5 10 6 5 4
- 160 25 254 25 355 25 105 25 105 4
- 30 150 0 30 150 0 30 150 0 0 4
- 470 1100 300 700 1400 2100 1100 4
- 8 23 5 33 8 21 3 8 6 4
- Csn 254n a csn 355n a csn 105 p n csn 105 4
- В 50 60гц 4
- Вес кг 4
- Диаметр сверления мм 4
- Источник питания 4
- Модель 4
- Модель csn 160n a 4
- Мощность квт 4
- Общие указания 4
- Поз наименование 4
- С рекомендуется чаще делать перерыв в работе для предотвращения перегрева двигателя и увеличения срока эксплуатации машины 1 перед эксплуатацией оборудования внимательно ознакомьтесь с настоящим руководством 1 при нарушении потребителем правил изложенных в настоящем руководстве а также пунктов указанных в гарантийном талоне оборудование гарантийному ремонту не подлежит возможен только платный ремонт 4
- Сверлильные машины серии csn являются профессиональным оборудованием и представляют собой машины с электрической силовой установкой на направляющей рейке в качестве режущего инструмента применяются алмазные коронки предусмотренные техническими характеристиками оборудования 1 сверлильные машины предназначены для сверления отверстий в бетоне железобетоне искусственном и натуральном камне кирпиче 1 сверлильные машины серии csn соответствуют требованиям по гост 15150 для работы в атмосфере типа 2 промышленная в зонах пожарной опасности классов 2 2а и ниже при температуре окружающего воздуха 25с при повышенной температуре окружающей среды выше 2 4
- Сила тока а 4
- Станина 4
- Технические характеристики 4
- Технические характеристики указанные выше обеспечиваются только при условии соблюдения требований по эксплуатации определенных настоящей инструкцией 4
- Угол наклона градусы 4
- Частота вращения об мин 4
- Csn 105 5
- Внимание заземление обязательно 5
- Комплект поставки 5
- Лист 3 5
- Требования по технике безопасности 5
- Двигатель 6
- До 15 6
- Колеса 6
- Краткое описание 6
- Основание 6
- Передач 6
- Переключение 6
- Перемещения 6
- Поз наименование 6
- Поз наименование кол 6
- Пускатель 6
- Распорный болт 6
- Ручка 6
- Рычаг 6
- Серия angle 5 основание должно быть зафиксировано на поверхности с помощью анкерного болта 6
- Силовая установка представляет собой электродвигатель с заданной мощностью и числом оборотов запуск двигателя осуществляется при помощи пускателя 5 на корпусе электродвигателя имеется ручка переключения передач осуществляющая переключение режимов работы csn 105 p csn 254 csn 355 переключать скорость только при полной остановке двигателя 5 шпиндельный узел имеет резьбу для крепления алмазной коронки 5 транспортировочная ручка расположенная на стойке а также транспортировочные колеса обеспечивают легкое перемещение сверлильной машины 5 с помощью рычага перемещения сверлильной головки производится перемещение алмазной коронки на нужную глубину сверления 5 рычаг установки угла наклона и планка установки угла наклона позволяет регулировать угол сверления от 3 6
- Станина 6
- Стойка 6
- Транспортировочная 6
- Транспортировочные 6
- Узел подачи воды 6
- Шпиндельный узел 6
- 25 мм 15 м 7
- 5 мм 45 м 7
- Лист 4 7
- Мм 25 м 7
- Номинальное сечение максимальная длина 7
- Подготовка к работе 7
- Поз наименование 7
- Поз наименование кол 7
- Просверлите отверстие под анкер удалите шлам из отверстия 6 установите анкер в отверстие закрепите болт в анкерном отверстии 6 закрепите с помощью анкерного болта основание сверлильной машины с рабочей поверхностью произведите регулировку с помощью болтов расположенных в углах основания 6 проверьте контакт вилки питающего шнура с розеткой сети 6 убедитесь в наличии заземления 6 при использовании сверлильной машины на удаленном расстоянии от розетки необходимо использовать провода соответствующей толщины 220 v 7
- Слишком толстые или тонкие провода сильно снизят мощность двигателя поврежденный кабель должен быть немедленно заменен или отремонтирован 6 путем визуального осмотра убедитесь в отсутствии трещин сколов и раковин на режущем инструменте 6 проверьте надежность крепления режущего инструмента 6 произведите пробный пуск перед началом сверления машина должна в течении минуты отработать в режиме холостого хода для улучшения смазки вращающих деталей при сверлении под углом 3 минуты 6 0 соедините узел подачи воды со шлангом ручного водяного насоса подача воды необходима для охлаждения режущего инструмента во избежание его перегрева будьте осторожны дабы исключить попадание воды в двигатель во время работы 6 1 осторожно начните процесс сверления прикладывая минимум усилия для опускания коронки во избежание блуждающих движений мягко надавливая на рычаг передвижения сверлильной головки добейтесь того что бы коронка полностью вошла в обрабатываемую поверхность 7
- Csn 105 р 8
- Ежедневно очистить электрооборудование проверить надежность питающего кабеля проверить надежность винтовых соединений проверить надежность крепления режущего инструмента проверка угольных щеток минимально допустимая высота 6мм являются расходным материалом ориентировочный срок службы 100 часов если износ превышает 6мм их необходимо заменить 7 ежемесячно производить влажную чистку производить комплексную проверку питающего кабеля обеспечивать надежную затяжку резьбовых соединений проверять крепление узлов и механизмов 9
- Лист 5 9
- Никогда не работайте машиной в перевернутом положении вы подвержены серьезному риску т к вода может попасть в двигатель 9
- Обслуживание 9
- По окончании процесса сверления остановите подачу воды машина должна в течение одной минуты отработать в режиме холостого хода для остывания электродвигателя и выдувания пыли и грязи из вентиляционных отверстий электродвигателя 6 7 для увеличения срока эксплуатации машины рекомендуем после 30 минут работы делать 10 минут отдыха 9
- Поз наименование 9
- Поз наименование кол 9
- Станина 9
- Гарантийные обязательства 10
- До 4 10
- Правила хранения и транспортировки 10
- Проверять точность настройки параметров проверка угольных щеток являются расходным материалом 7 каждые три месяца производить полную чистку оборудования обеспечивать надежное крепление узлов и механизмов при интенсивной эксплуатации производить смазку подшипниковых узлов контроль работы и чистка пускателя электрических соединений и разъемов контроль износа движущихся частей 10
- Продавец гарантирует исправную работу оборудования в течении двенадцати месяцев эксплуатации если условия эксплуатации соответствовали руководству сверлильная машина не имеет механических повреждений и следов несанкционированного вмешательства 9 продавец обязуется в течение гарантийного срока устранять все неисправности возникшие не по вине потребителя 9 при покупке оборудования убедитесь в наличие штампа продавца отметки даты выпуска и или даты продажи а также отсутствия внешних повреждений 10
- С 8 не допускается наличие в воздухе паров кислот щелочей и других агрессивных жидкостей 10
- С не более года относительная влажность воздуха не более 80 при температуре 2 10
- Транспортировка оборудования должна производится в оригинальной упаковке производителя надежно закрепленной в транспортном средстве 8 не соблюдение требований правил транспортировки указанных в п может привести к механическим повреждениям и выходу оборудования из строя 8 оборудование следует хранить в упаковке или в закрытом от попадания пыли виде в защищенном от дождя и снега помещении при температуре от 4 10

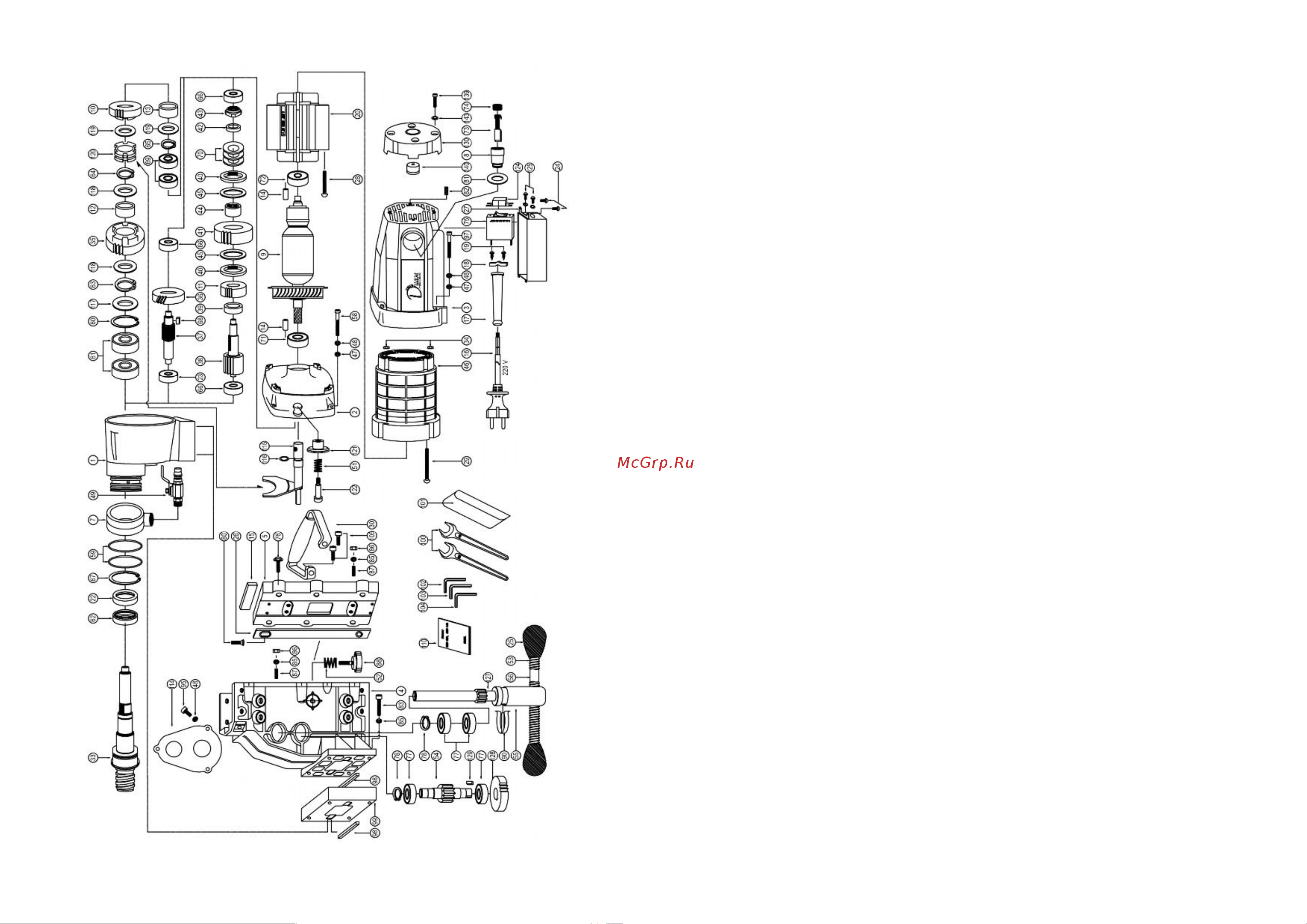

- Csn 355 11
- Лист 6 11
- Csn 160 12
- Поз наименование 12
- Поз наименование кол 12
- Приложение 12
- Спецификация 12
- Станина 12
- Поз наименование 13
- Поз наименование кол 13
- Csn 254 14
- Поз наименование 14
- Поз наименование кол 14
- Станина 14
