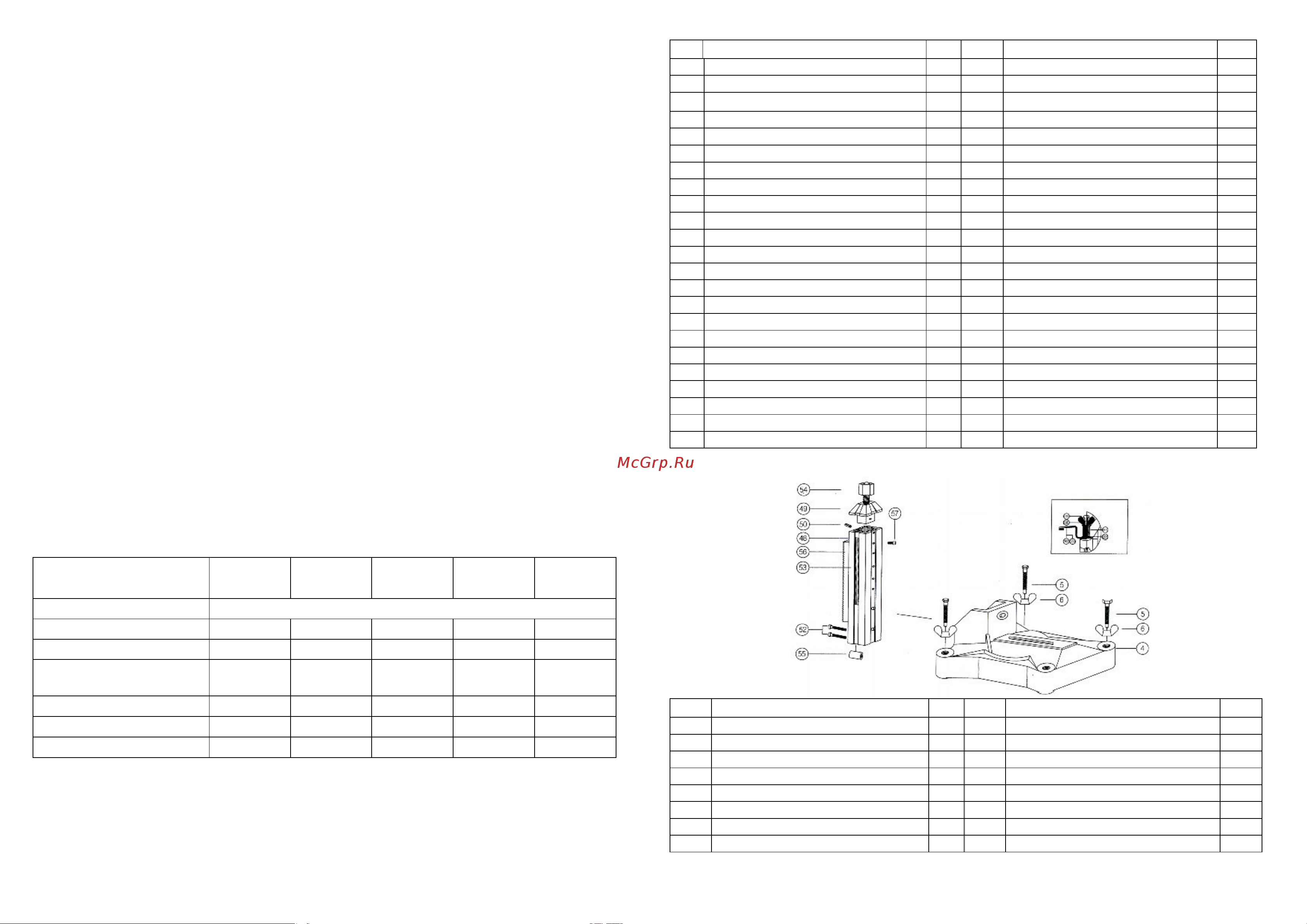

1. ОБЩИЕ УКАЗАНИЯ
1.1.Сверлильные машины серии CSN являются профессиональным
оборудованием и представляют собой машины с электрической
силовой установкой на направляющей рейке. В качестве режущего
инструмента применяются алмазные коронки, предусмотренные
техническими характеристиками оборудования.
1.2.Сверлильные машины предназначены для сверления отверстий в
бетоне, железобетоне, искусственном и натуральном камне, кирпиче.
1.3.Сверлильные машины серии CSN соответствуют требованиям по
ГОСТ 15150 для работы в атмосфере типа 2 (промышленная), в зонах
пожарной опасности классов 2-2а и ниже, при температуре
окружающего воздуха 25С. При повышенной температуре
окружающей среды, выше 28
0
С, рекомендуется чаще делать перерыв в
работе, для предотвращения перегрева двигателя и увеличения срока
эксплуатации машины.
1.4.Перед эксплуатацией оборудования внимательно ознакомьтесь с
настоящим руководством.
1.5.При нарушении потребителем правил изложенных в настоящем
руководстве, а также пунктов указанных в гарантийном талоне,
оборудование гарантийному ремонту не подлежит.
Возможен только платный ремонт.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель
CSN-
160N/(A)
CSN-
254N/(A)
CSN-
355N/(A)
CSN-
105-P (N)
CSN-105
Источник питания
220В / 50-60Гц
Сила тока, А
9 10,5 12,5 10 6,5
Мощность, кВт
2,1 2,5 2,7 2,4 1,4
Частота вращения,
об./мин.
820 470/1100 300/700 1400/2100 1100
Диаметр сверления, мм
25 – 160 25 – 254 25 – 355 25-105 25-105
Угол наклона, градусы
0/(30-150)
0/(30-150) 0/(30-150) 0 0
Вес, кг
17,8 23,5 33,8 21,3 8,6
2.1.Технические характеристики указанные выше обеспечиваются
только при условии соблюдения требований по эксплуатации
определенных настоящей инструкцией.
2
Поз. Наименование
Кол.
Поз. Наименование
Кол
14. Угольная щетка 7х11х16.5х43 2 38. Подшипник 608VV 1
15. Статор 1 39. 1-я шестерня 1
16. Винт М5х65 2 40. 2-я шестерня 1
17. Передаточный рычаг 1 41. Сегментная шпонка 3х10 1
18. Крышка реечного механизма 1 42. Шестерня 1
19. Болт М6х25 4 43. Шестерня 1
20. Винт М6х20 4 44. Стержень штурвала 1
21. Гайка М6 4 45. Ручка 2
22. Ручка М6х30 1 46. Шайба 1
23. Пластина 2 47. Болт М6х15 1
24. Крышка переключателя 1 63. Ключ 4мм 1
25. Переключатель 1 64. Ключ 5мм 1
26. Шнур с вилкой 1 70. Хомут 1
27. Резиновая втулка 1 72. Конденсат 1
28. Винт Ф4х16 3 74. Подшипник 608 ZZ 3
29. Ротор 1 75. Пружина 2
30.
Подшипник
1 76. Пластина 1
31. Штифт Ф5 1 77. Пластина 1
32. Шпиндель 1 78. Пластина 1
33. Сальник D22х32х7 2 79. Втулка 1
34. Подшипник 6003DU 2 80. Кольцевая пружина 1
35. Стопорное кольцо R35 1 81. Гайка М20 1
37. Стопорное кольцо S15 1 84. Винт М3.5х10 2
Станина
Поз. Наименование
Кол.
Поз. Наименование
Кол
4. Основание 1 54. Ручка в сборе 32ммх115 1
5. Болт М10х100 4 55. Трубка 1
6. Барашек М10 4 56. Шестерня 1
48. Стойка Ф40хФ40х685 1 57. Болт М5х12 5
49. Крышка стойки Ф40хФ40хН15 1 82. Муфта Ф5.7хФ7.5х27 1
50. Хвостовик пружины Ф5х10 2 92. Винт 3.8х80 1
52. Болт М8х50 2 94. Пуансон Ф14хФ7.5х160х12 1
53. Линейка 60см, 24 Inch 3 95. Гайка 3.8” 1
