Astralux H20A [5/58] Детали машины

Содержание

• Компьютеризированная швейная машина 1
• Модель н20а 1
• Руководство по эксплуатации 1
• Строчек 5 видов петель 1
• Меры предосторожности 2
• Предостережения 2
• Предупреждения 2
• Храните эту инструкцию 2
• Содержание 3
• Содержание 4
• Детали машины 5
• Швейные принадлежности 6
• Внимание в ряде регионов на территории рф наблюдается нестабильность напряжения в 7
• Внимание перед установкой и заменой запчастей и когда машина не используется 7
• Отключайте ее от сети сетевой тумблер в положении off 7
• Подсоединение машины к сети 7
• Электросетях в результате чего происходят скачки напряжения в связи с этим у компьютеризированных и электронных швейных машин могут выходить из строя входящие в их конструкцию дорогостоящие электронные платы и фотосенсоры включая светодиодную подсветку для предотвращения этого при эксплуатации электронных и компьютеризированных швейных машин завод производитель рекомендует использовать устройства стабилизирующие сетевое напряжение например pilot или аналогичные 7
• Начало шитья 8
• Примечание при работе с педалью электронный регулятор скорости ограничивает максимальную скорость педали внимание если у вас возникли сомнения касающиеся подключения машины к источнику питания обратитесь к электрику если машина не используется отключите ее от сети машина должна использоваться с педалью с 9000 произведенной в компании chien hung taiwan ltd 8
• Внимание при выполнении данной операции установите 9
• Замена лапки 9
• Сетевой тумблер на off 9
• Важно двойная игла не входит в комплект продается отдельно при шитье двойной иглой максимальная ширина строчки 5 иначе игла не пройдет в отверстие на лапке и сломается 10
• Таблица видов лапок 10
• Всегда делайте образцы для проверки правильного подбора ткани иглы нити используйте одинаковые нити сверху и для шпульки 11
• Замена иглы 11
• Правильный подбор ткани игл нитей 11
• Примечание тонкие нити и иглы используются для шитья тонких тканей а толстые нити и иглы для 11
• Тяжелых тканей 11
• Намотка нити на шпульку 12
• Йт л о 13
• Намотка нити на шпульку 13
• Внимание при выполнении данной 14
• Операции поверните выключатель в 14
• Положение off выключено 14
• Установка шпульки 14
• Заправка верхней нити 15
• Заправку верхней нити от этого будет зависеть качество работы и чтобы не возникало проблем в процессе шитья 15
• Примечание очень важно правильно выполнить 15
• Заправка верхней нити 16
• Внимание при выполнении данной операции 17
• Выключено 17
• Использование автоматического нитевдевателя 17
• Поверните выключатель в положение орр 17
• Вида 18
• Лллл 18
• Опоос 18
• Регулировка натяжения верхней нити 18
• Как пользоваться нитеобрезателем нитей 19
• Подъем нижней нити наверх 19
• Визуального 20
• Двухуровневый рычаг подъема лапки 20
• Как отключить и включить нижний транспортер ткани 20
• Подъема нижнего транспортера не 20
• Примечание первый уровень подъема лапки фиксируется второй нет 20
• Произойдет 20
• Основные кнопки управления 21
• Важно эту функцию можно отменить если нажать на данную кнопку еще раз пользуйтесь этой кнопкой только при остановленной машине 22
• Основные кнопки управления 22
• Основные кнопки управления 23
• Основные кнопки управления 24
• Алл 25
• Справочная таблица быстрой настройки ширины и длины строчек выбора лапок и функций 25
• Справочная таблица быстрой настройки ширины и длины строчек выбора лапок и функций 26
• Полезные навыки 27
• Полезные навыки 28
• Зигзагообразные строчки 29
• При прокладывании отделочных строчек 29
• При работе по большой толщине рекомендованная длина 29
• При работе по трикотажным и тонким тканям 29
• Примечание при прокладывании внутренних строчек рекомендуется 29
• Прямострочные швы и положение иглы 29
• Рекомендованная длина стежка 3 0 4 5 29
• Рекомендованная длина стежка до 2 5 29
• Стежка 3 0 4 5 29
• Устанавливать длину стежка на 2 5 29
• Трикотажные строчки 30
• Ание ове рл очная лапка применяется только для образцов 31
• Оверлочные строчки 31
• Строчек 06 и 09 при этом ширина строчки устанавливается от 0 до 5 ми если значение ширины строчки будет меньше 5 мм или данная лапка будет использоваться на других образцах 31
• Строчек игла может попасть в лапку и погнуться или сломаться 31
• О б р а т и т е вин м а н и е перед выполнением данной операции 32
• Потайная подшивка низа 32
• Потренируйтесь на образце 32
• Пришивание пуговиц 33
• Автоматическая обработка петель 34
• Примечание перед выполнением данной операции потренируйтесь на образце 34
• Автоматическая обработка петель 35
• Автоматическая обработка петель 36
• Качественных петель 36
• Примечание рекомендуется 36
• Проклеивать подборт для получения 36
• Авс о о 0 37
• Примечание если использовать слишком тонкую нить то шов может получиться неравномерным в таком случае прошейте глазок сверху еще раз 37
• Строчка глазок 37
• Автоматическая штопка 38
• Нажимайте на нее спереди иначе не будет соблюдаться размер штопки 38
• Примечание опуская лапку не 38
• Автоматическая штопка 39
• Ккккккк 39
• Внимание лапка для молнии 40
• Вшивание молнии 40
• Используется только для прокладывания прямой строчки с позицией иглы в центре медленно поверните маховое колесо на себя чтобы убедиться в том что игла не попадает на лапку при других 40
• Условиях будет происходить поломка игл 40
• Вшивание молнии 41
• Двойная узкая подгибка среза 42
• Примечание перед выполнением данной операции потренируйтесь на образце 42
• Вшивание шляпной резинки или отделочного ш 43
• Примечание для вшивания шляпной 43
• Резинки используйте эластичные строчки 43
• Использовать клеевые материалы 44
• Отделочные сатиновые строчки 44
• Примечание при работе по очень 44
• Тонким тканям необходимо укрепить структуру тканей либо жидкостью для подкрахмаливания либо можно 44
• Выстегивание 45
• Обратите внимание при работе с этой лапкой должна быть центральная 45
• Позиция иглы иначе игла удариться об лапку и сломается 45
• Строчка фестон 45
• Выполнение сборки 46
• Выполнения такой сборки рекомендуется сделать образец на ткани чтобы понять как правильно выполнять данную 46
• Использовать лапку для сборки 46
• Маленькой или средней скорости 46
• Можно использовать универсальную лапку или лапку для декоративных строчек по той же технологии 46
• Операцию и научиться грамотно 46
• Примечание для выполнения сборки 46
• Примечание для лучшего качества 46
• Примечание для правильного 46
• Работы рекомендуется шить на 46
• Выполнение сборки 47
• Выполнение штопки вышивки и монограмм 48
• Выполняется без подачи материала 48
• Машиной продвижение ткани 48
• Необходимо координировать скорость 48
• Осуществляется вручную при этом 48
• Примечание свободная штопка 48
• Шитья и перемещение ткани 48
• Выполнение штопки вышивки и монограмм 49
• Мережка 50
• Пэтчворк 50
• Работа двойной иглой 51
• Верхний транспортер 52
• Используйте его только в случае необходимости 52
• Обратите внимание верхний транспортер 52
• Предназначен для работы по сложным тканям 52
• Внимание если во время шитья нить запуталась в чечноке и игла не двигается а вы продолжаете нажимать на педаль переключатель безопасности полностью остановит машину для ее повторного запуска необходимо отключить машину от сети а затем включить в сеть заново 53
• Вышла из строя в результате скачков напряжения то в таком случае машина не будет подлежать бесплатной замене запчастей 53
• Если в сервисном центре будет установлено после проведения экспертизы что машина 53
• Значения предупреждений 53
• Примечание 1 если не удалось устранить проблему с машиной самостоятельно обращайтесь в ближайший 53
• Сервисный центр или к местному дилеру 53
• Внимание на данной машине установлены светодиоды которые имеют долгий срок эксплуатации если светодиод перестал работать то для замены и установки обратитесь в сервисный центр 54
• Внимание перед проведением технического обслуживания машины обязательно полностью 54
• Внимание перед чисткой дисплея и поверхности машины необходимо полностью отключить машину от сети иначе мажет произойти поражение электрическим током 54
• Отключите ее от сети 54
• Техническое обслуживание машины 54
• Техническое обслуживание машины 55
• Устранение неисправностей 56
• Устранение неисправностей 57
• Вгог 58

Похожие устройства

• Husqvarna 435 Инструкция по эксплуатации
• Sony BRAVIA KDL-37EX403 Инструкция по эксплуатации
• Husqvarna 440e Инструкция по эксплуатации
• Sony BRAVIA KDL-32EX403 Инструкция по эксплуатации
• Mystery MH-5001 Инструкция по эксплуатации
• Husqvarna 445e Инструкция по эксплуатации
• Sony BRAVIA KDL-46EX402 Инструкция по эксплуатации
• Polaris PRE F 0715 Инструкция по эксплуатации
• Husqvarna 450e Инструкция по эксплуатации
• Sony BRAVIA KDL-40EX402 Инструкция по эксплуатации
• Polaris PRE F 0920 Инструкция по эксплуатации
• Husqvarna 455e Rancher Инструкция по эксплуатации
• Sony BRAVIA KDL-37EX402 Инструкция по эксплуатации
• Polaris PMH 1591UHD Инструкция по эксплуатации
• Husqvarna 321 EL Инструкция по эксплуатации
• Sony BRAVIA KDL-46EX401 Инструкция по эксплуатации
• Polaris PPH 0145i Инструкция по эксплуатации
• Husqvarna T435 Инструкция по эксплуатации
• Sony BRAVIA KDL-40EX401 Инструкция по эксплуатации
• Hansa BHKS6113 Инструкция по эксплуатации

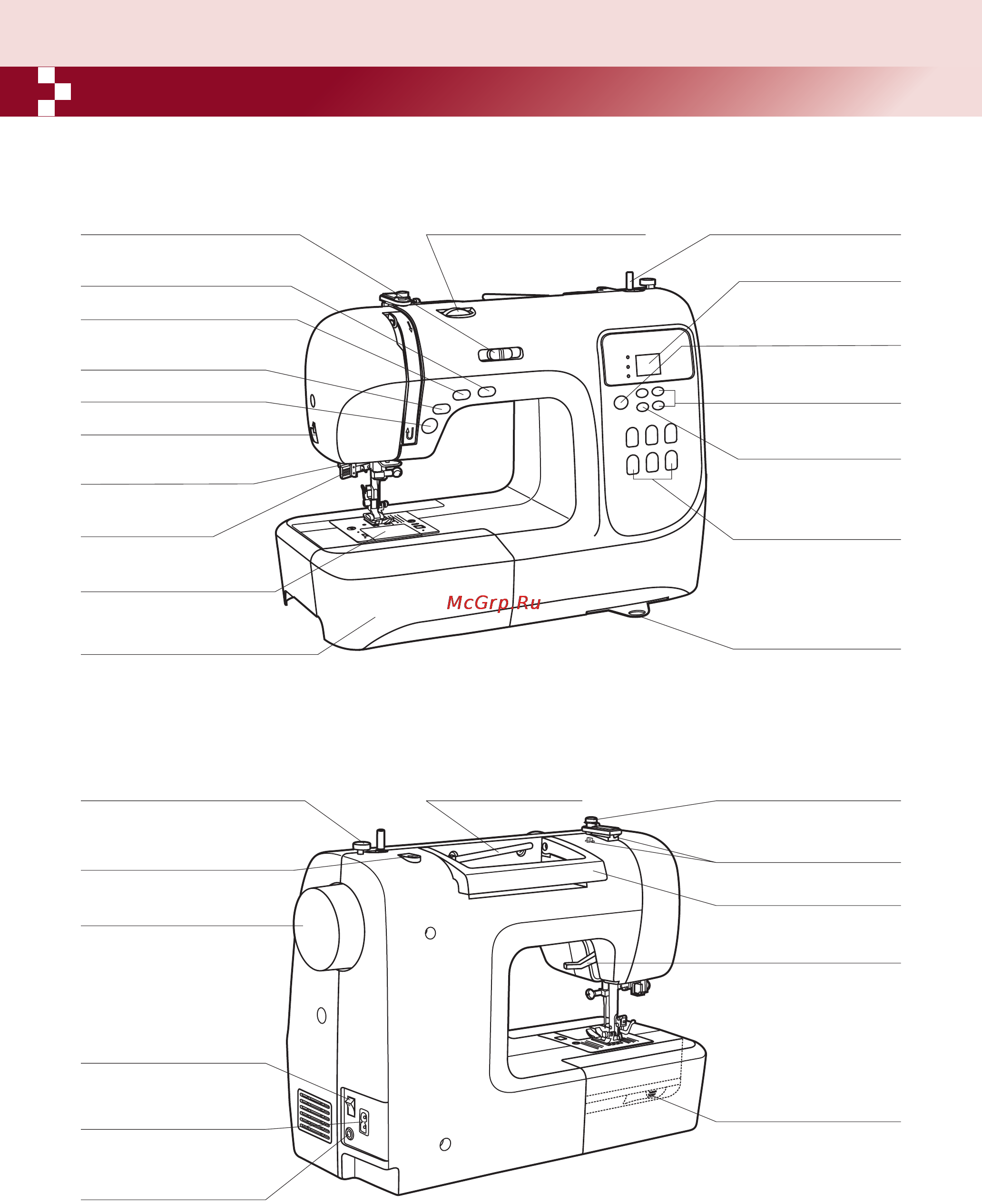

Детали машины Электронный регулятор скорости Шпиндель для намотки нити на шпульку Регулятор натяжения нитей Кнопка позиционирования иглы вверх вниз Экран дисплея Кнопка точечной закрепки Кнопка выбора режимов шитья Кнопка заднего хода реверс Кнопки регулирования ______ ширины строчек Кнопка Старт Стоп Нитеобрезатель Рычаг для выметывания петель 2 Автоматический нитевдеватель Кнопки регулирования длины стежка Кнопки быстрого выбора строчек Игольная пластина с прозрачной крышечкой Выдвигающаяся панель со строчками Швейный предметный столик с принадлежностями Ограничитель узла намотки нити на шпульку Горизонтальный штифт для катушек Диски натяжения нити при намотке на шпульку Нитснаправители для верхней нити Отверстие для вертикального штифта второй катушки Ручка для переноса Маховое колесо Рычаг прижимной лапки Сетевой тумблер Рычаг для отключения нижнего транспортера Разъем для сетевого кабеля Разъем для подключения педали 1
