Astralux H20A [55/58] Техническое обслуживание машины

Содержание

• Компьютеризированная швейная машина 1
• Модель н20а 1
• Руководство по эксплуатации 1
• Строчек 5 видов петель 1
• Меры предосторожности 2
• Предостережения 2
• Предупреждения 2
• Храните эту инструкцию 2
• Содержание 3
• Содержание 4
• Детали машины 5
• Швейные принадлежности 6
• Внимание в ряде регионов на территории рф наблюдается нестабильность напряжения в 7
• Внимание перед установкой и заменой запчастей и когда машина не используется 7
• Отключайте ее от сети сетевой тумблер в положении off 7
• Подсоединение машины к сети 7
• Электросетях в результате чего происходят скачки напряжения в связи с этим у компьютеризированных и электронных швейных машин могут выходить из строя входящие в их конструкцию дорогостоящие электронные платы и фотосенсоры включая светодиодную подсветку для предотвращения этого при эксплуатации электронных и компьютеризированных швейных машин завод производитель рекомендует использовать устройства стабилизирующие сетевое напряжение например pilot или аналогичные 7
• Начало шитья 8
• Примечание при работе с педалью электронный регулятор скорости ограничивает максимальную скорость педали внимание если у вас возникли сомнения касающиеся подключения машины к источнику питания обратитесь к электрику если машина не используется отключите ее от сети машина должна использоваться с педалью с 9000 произведенной в компании chien hung taiwan ltd 8
• Внимание при выполнении данной операции установите 9
• Замена лапки 9
• Сетевой тумблер на off 9
• Важно двойная игла не входит в комплект продается отдельно при шитье двойной иглой максимальная ширина строчки 5 иначе игла не пройдет в отверстие на лапке и сломается 10
• Таблица видов лапок 10
• Всегда делайте образцы для проверки правильного подбора ткани иглы нити используйте одинаковые нити сверху и для шпульки 11
• Замена иглы 11
• Правильный подбор ткани игл нитей 11
• Примечание тонкие нити и иглы используются для шитья тонких тканей а толстые нити и иглы для 11
• Тяжелых тканей 11
• Намотка нити на шпульку 12
• Йт л о 13
• Намотка нити на шпульку 13
• Внимание при выполнении данной 14
• Операции поверните выключатель в 14
• Положение off выключено 14
• Установка шпульки 14
• Заправка верхней нити 15
• Заправку верхней нити от этого будет зависеть качество работы и чтобы не возникало проблем в процессе шитья 15
• Примечание очень важно правильно выполнить 15
• Заправка верхней нити 16
• Внимание при выполнении данной операции 17
• Выключено 17
• Использование автоматического нитевдевателя 17
• Поверните выключатель в положение орр 17
• Вида 18
• Лллл 18
• Опоос 18
• Регулировка натяжения верхней нити 18
• Как пользоваться нитеобрезателем нитей 19
• Подъем нижней нити наверх 19
• Визуального 20
• Двухуровневый рычаг подъема лапки 20
• Как отключить и включить нижний транспортер ткани 20
• Подъема нижнего транспортера не 20
• Примечание первый уровень подъема лапки фиксируется второй нет 20
• Произойдет 20
• Основные кнопки управления 21
• Важно эту функцию можно отменить если нажать на данную кнопку еще раз пользуйтесь этой кнопкой только при остановленной машине 22
• Основные кнопки управления 22
• Основные кнопки управления 23
• Основные кнопки управления 24
• Алл 25
• Справочная таблица быстрой настройки ширины и длины строчек выбора лапок и функций 25
• Справочная таблица быстрой настройки ширины и длины строчек выбора лапок и функций 26
• Полезные навыки 27
• Полезные навыки 28
• Зигзагообразные строчки 29
• При прокладывании отделочных строчек 29
• При работе по большой толщине рекомендованная длина 29
• При работе по трикотажным и тонким тканям 29
• Примечание при прокладывании внутренних строчек рекомендуется 29
• Прямострочные швы и положение иглы 29
• Рекомендованная длина стежка 3 0 4 5 29
• Рекомендованная длина стежка до 2 5 29
• Стежка 3 0 4 5 29
• Устанавливать длину стежка на 2 5 29
• Трикотажные строчки 30
• Ание ове рл очная лапка применяется только для образцов 31
• Оверлочные строчки 31
• Строчек 06 и 09 при этом ширина строчки устанавливается от 0 до 5 ми если значение ширины строчки будет меньше 5 мм или данная лапка будет использоваться на других образцах 31
• Строчек игла может попасть в лапку и погнуться или сломаться 31
• О б р а т и т е вин м а н и е перед выполнением данной операции 32
• Потайная подшивка низа 32
• Потренируйтесь на образце 32
• Пришивание пуговиц 33
• Автоматическая обработка петель 34
• Примечание перед выполнением данной операции потренируйтесь на образце 34
• Автоматическая обработка петель 35
• Автоматическая обработка петель 36
• Качественных петель 36
• Примечание рекомендуется 36
• Проклеивать подборт для получения 36
• Авс о о 0 37
• Примечание если использовать слишком тонкую нить то шов может получиться неравномерным в таком случае прошейте глазок сверху еще раз 37
• Строчка глазок 37
• Автоматическая штопка 38
• Нажимайте на нее спереди иначе не будет соблюдаться размер штопки 38
• Примечание опуская лапку не 38
• Автоматическая штопка 39
• Ккккккк 39
• Внимание лапка для молнии 40
• Вшивание молнии 40
• Используется только для прокладывания прямой строчки с позицией иглы в центре медленно поверните маховое колесо на себя чтобы убедиться в том что игла не попадает на лапку при других 40
• Условиях будет происходить поломка игл 40
• Вшивание молнии 41
• Двойная узкая подгибка среза 42
• Примечание перед выполнением данной операции потренируйтесь на образце 42
• Вшивание шляпной резинки или отделочного ш 43
• Примечание для вшивания шляпной 43
• Резинки используйте эластичные строчки 43
• Использовать клеевые материалы 44
• Отделочные сатиновые строчки 44
• Примечание при работе по очень 44
• Тонким тканям необходимо укрепить структуру тканей либо жидкостью для подкрахмаливания либо можно 44
• Выстегивание 45
• Обратите внимание при работе с этой лапкой должна быть центральная 45
• Позиция иглы иначе игла удариться об лапку и сломается 45
• Строчка фестон 45
• Выполнение сборки 46
• Выполнения такой сборки рекомендуется сделать образец на ткани чтобы понять как правильно выполнять данную 46
• Использовать лапку для сборки 46
• Маленькой или средней скорости 46
• Можно использовать универсальную лапку или лапку для декоративных строчек по той же технологии 46
• Операцию и научиться грамотно 46
• Примечание для выполнения сборки 46
• Примечание для лучшего качества 46
• Примечание для правильного 46
• Работы рекомендуется шить на 46
• Выполнение сборки 47
• Выполнение штопки вышивки и монограмм 48
• Выполняется без подачи материала 48
• Машиной продвижение ткани 48
• Необходимо координировать скорость 48
• Осуществляется вручную при этом 48
• Примечание свободная штопка 48
• Шитья и перемещение ткани 48
• Выполнение штопки вышивки и монограмм 49
• Мережка 50
• Пэтчворк 50
• Работа двойной иглой 51
• Верхний транспортер 52
• Используйте его только в случае необходимости 52
• Обратите внимание верхний транспортер 52
• Предназначен для работы по сложным тканям 52
• Внимание если во время шитья нить запуталась в чечноке и игла не двигается а вы продолжаете нажимать на педаль переключатель безопасности полностью остановит машину для ее повторного запуска необходимо отключить машину от сети а затем включить в сеть заново 53
• Вышла из строя в результате скачков напряжения то в таком случае машина не будет подлежать бесплатной замене запчастей 53
• Если в сервисном центре будет установлено после проведения экспертизы что машина 53
• Значения предупреждений 53
• Примечание 1 если не удалось устранить проблему с машиной самостоятельно обращайтесь в ближайший 53
• Сервисный центр или к местному дилеру 53
• Внимание на данной машине установлены светодиоды которые имеют долгий срок эксплуатации если светодиод перестал работать то для замены и установки обратитесь в сервисный центр 54
• Внимание перед проведением технического обслуживания машины обязательно полностью 54
• Внимание перед чисткой дисплея и поверхности машины необходимо полностью отключить машину от сети иначе мажет произойти поражение электрическим током 54
• Отключите ее от сети 54
• Техническое обслуживание машины 54
• Техническое обслуживание машины 55
• Устранение неисправностей 56
• Устранение неисправностей 57
• Вгог 58

Похожие устройства

• Husqvarna 435 Инструкция по эксплуатации
• Sony BRAVIA KDL-37EX403 Инструкция по эксплуатации
• Husqvarna 440e Инструкция по эксплуатации
• Sony BRAVIA KDL-32EX403 Инструкция по эксплуатации
• Mystery MH-5001 Инструкция по эксплуатации
• Husqvarna 445e Инструкция по эксплуатации
• Sony BRAVIA KDL-46EX402 Инструкция по эксплуатации
• Polaris PRE F 0715 Инструкция по эксплуатации
• Husqvarna 450e Инструкция по эксплуатации
• Sony BRAVIA KDL-40EX402 Инструкция по эксплуатации
• Polaris PRE F 0920 Инструкция по эксплуатации
• Husqvarna 455e Rancher Инструкция по эксплуатации
• Sony BRAVIA KDL-37EX402 Инструкция по эксплуатации
• Polaris PMH 1591UHD Инструкция по эксплуатации
• Husqvarna 321 EL Инструкция по эксплуатации
• Sony BRAVIA KDL-46EX401 Инструкция по эксплуатации
• Polaris PPH 0145i Инструкция по эксплуатации
• Husqvarna T435 Инструкция по эксплуатации
• Sony BRAVIA KDL-40EX401 Инструкция по эксплуатации
• Hansa BHKS6113 Инструкция по эксплуатации

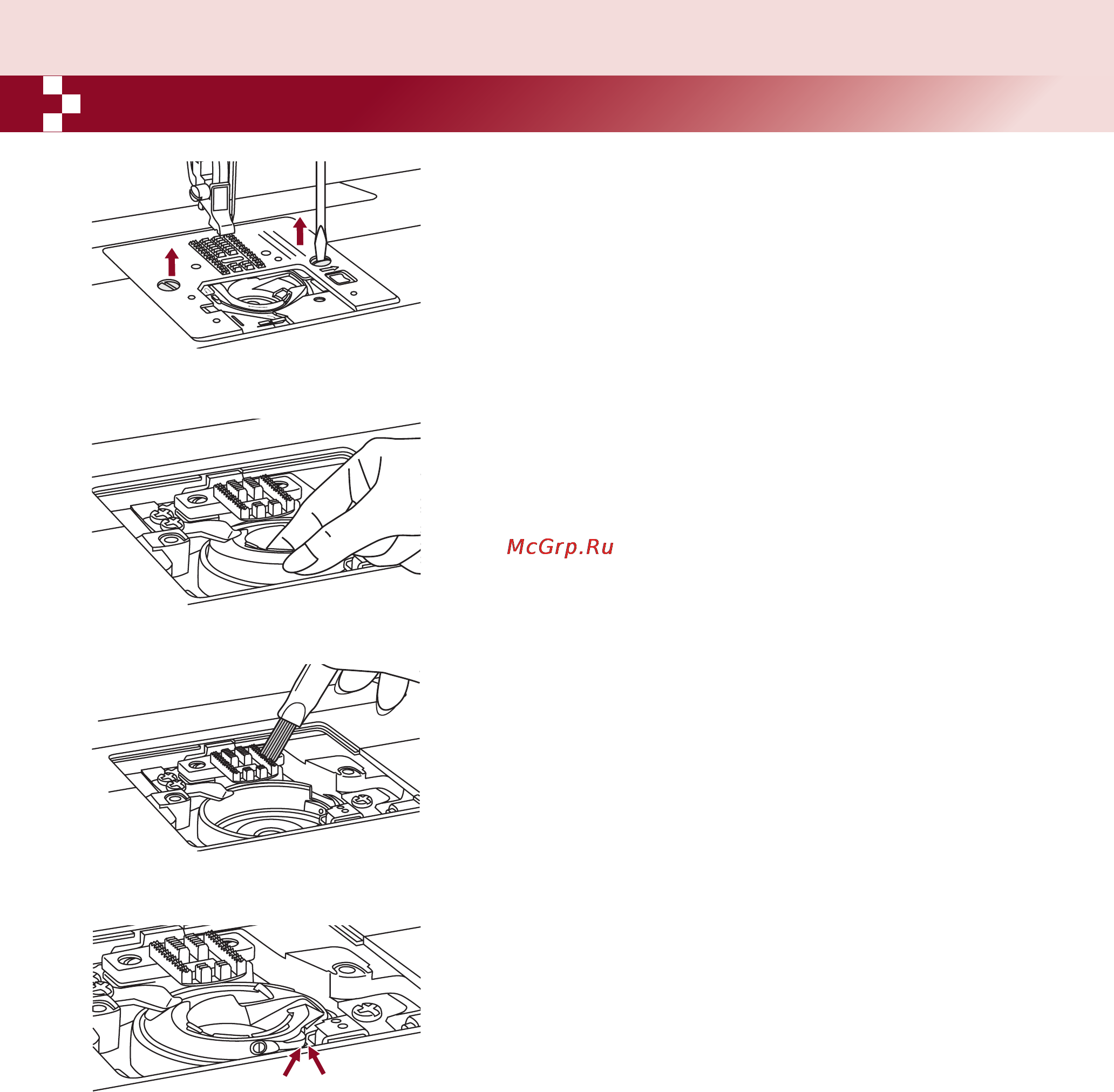

Техническое обслуживание машины Снимите прижимную лапку Открутите винты игольной пластины и снимите игольную пластину фиксации Аккуратно выньте челночную вставку Почистите кисточкой зубчики детали механизма челночного сухой мягкой тканью нижнего транспортера ткани устройства и протрите их Установите на место челночную вставку так чтобы носик челночной вставки а упирался в ограничитель Ь см рис Необходимо чтобы вставка была установлена ровно и правильно иначе может произойти пробивка иглой челночной вставки Обязательно проверьте правильность установки медленно поверните маховое колесо на себя и проверьте чтобы игла нс ударялась в челночную вставку а проходила в специальную прорезь на ней После чистки и правильной установки челночной вставки установите игольную пластину вставьте шпульку поставьте прижимную лапку на место и можете продолжать работать Смазывать челночное устройство нс надо 51
