ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

2. Осмотр и замена (при необходимости) ремня в редукторе

а) снимите крышку (39) ременной передачи;

б) внешним осмотром убедитесь в правильности натяжения

ремня, чистоте его поверхности и отсутствии видимых ме-

ханических повреждений (продольные и поперечные порезы,

расслоение, разделение на пряди);

в) при необходимости замены, оттягивая ремень от корпуса

возле одного из шкивов, проверните шкивы до полного схода

ремня с них.

Установку нового ремня производите в обратной последователь-

ности.

3. Регулировка настроек пилы (Рис. 7):

а) Регулировка угла наклона пиления 90°;

Ослабьте рукоятку (2) фиксации наклона пилы, приведите го-

лову в вертикальное положение, отпустите стопорную гайку

болта (35) и, используя угольник, установите пильный диск

под углом 90° относительно поворотного стола (10) регули-

ровкой упорного болта (35). Затяните стопорную гайку.

По достижении необходимого результата регулировки, ос-

лабьте установочный винт указателя (21) угла наклона, совме-

стите стрелку указателя с делением 0° на шкале угла наклона.

Зафиксируйте указатель винтом.

б) Регулировка угла наклона пиления 45°.

Ослабьте рукоятку (2) фиксации наклона головы, приведите

её в крайнее левое и правое наклонное положение, и исполь-

зуя угломер, регулировкой винтов (37) и (37а) соответственно

установите пильный диск под углом 45° относительно пово-

ротного стола (10). Затяните стопорную гайку.

в) Регулировка угла 90° торцевого пиления.

Установите стол (10) с положение 0°. Ослабьте два установоч-

ных болта упора (15). Не нажимая кнопку включения, опусти-

те голову пилы. Используя угольник, регулировкой фронталь-

ного упора установите между ним и пильным диском угол 90°.

Закрепите фронтальный упор, затянув установочные болты.

Примечание! При установке различных положений делайте

пробное пиление. Проверьте результат пиления с использовани-

ем средств измерения.

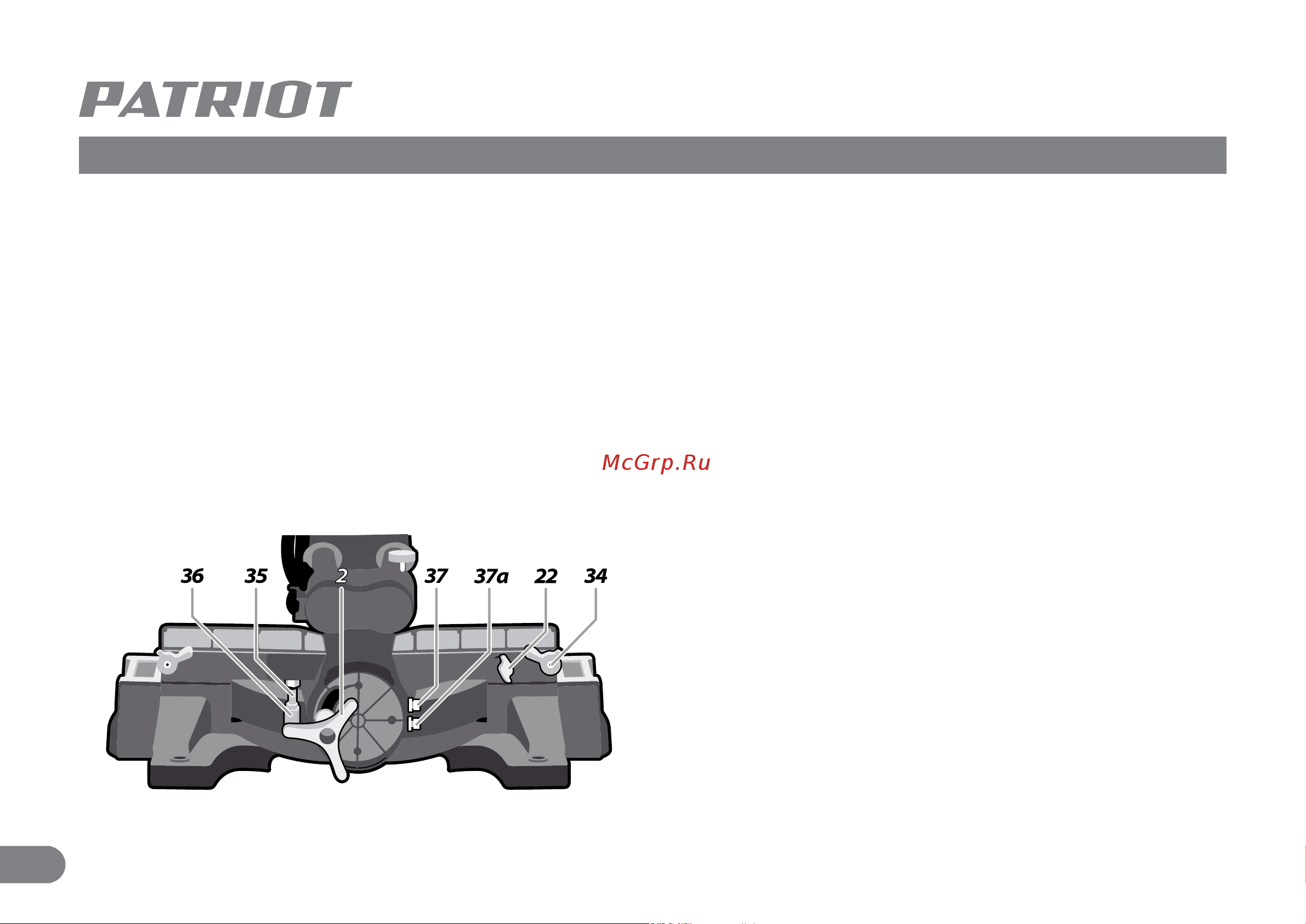

Рис. 7
