ВНЕШНИЙ ВИД ЭЛЕКТРОИНСТРУМЕНТА

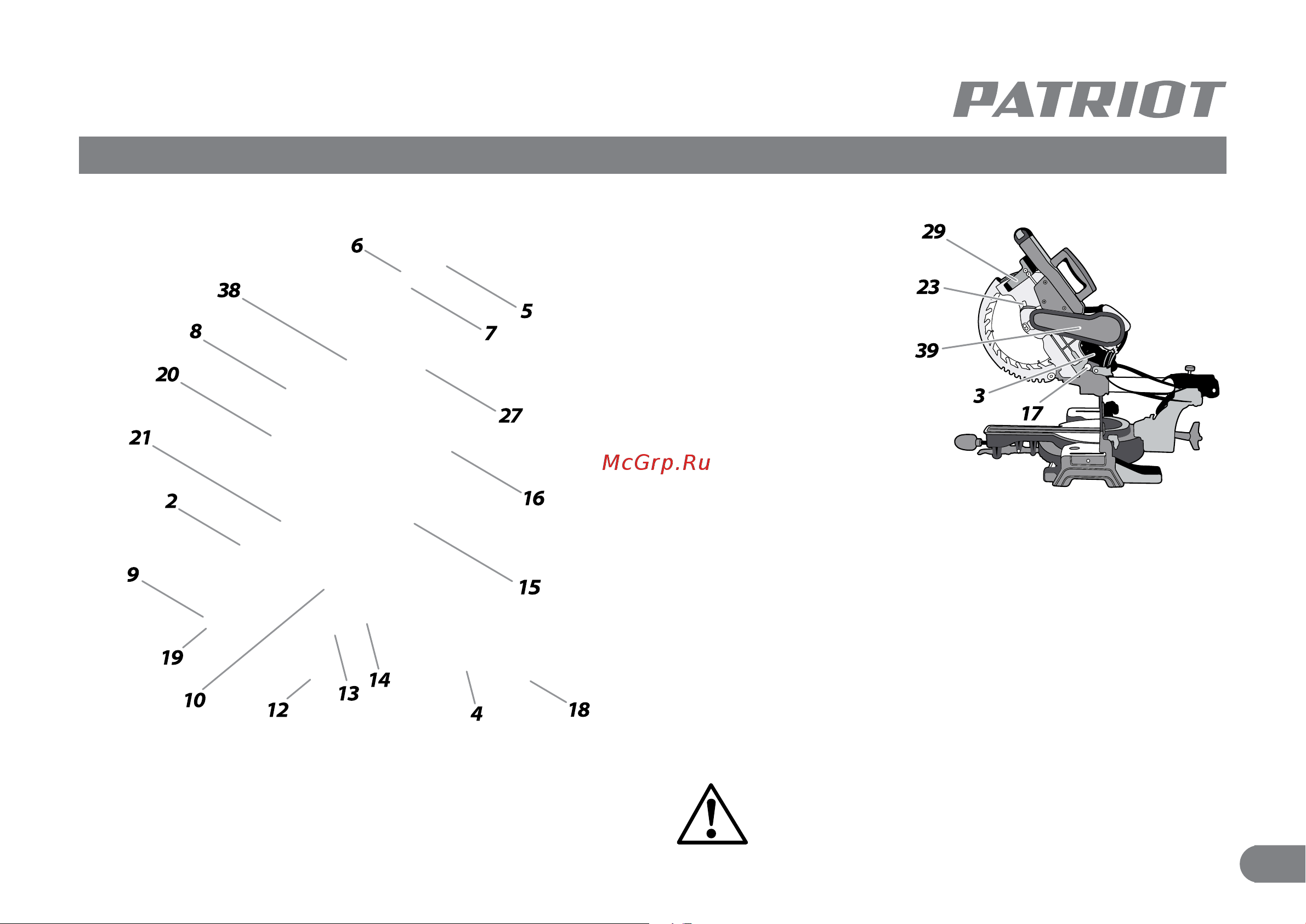

ВНЕШНИЙ ВИД ЭЛЕКТРОИНСТРУМЕНТА (Рис. 1, 2)

1. Струбцина;

2. Рукоятка фиксации угла наклона;

3. Пылесборник;

4. Фиксатор поворотного стола;

5. Рукоятка пилы;

6. Кнопка блокировки выключателя;

7. Выключатель;

8. Крышка щеткодержателя;

9. Удлинитель стола;

10. Поворотный стол;

11. Станина;

12. Отверстие для крепления станины;

13. Шкапа угла поворота;

14. Указатель угла поворота;

15. Фронтальный упор;

16. Защитный кожух;

17. Стопорная шпилька;

18. Рычаг поворота стопа;

19. Фиксатор регулятора упора;

20. Винт фиксации подвижной консоли;

21. Указатель угла наклона головы;

22. Зажимной винт;

23. Кнопка фиксации пильного диска;

24. Болт крепления пильного диска;

25. Наружный фланец;

26. Вертикальный зажимной винт;

27. Пильный диск;

29. Рычаг блокировки кожуха;

30. Гнездо крепления струбцины;

31. Винт регулировочный;

32. Рычаг-ограничитель;

33. Винт ограничительный;

Рис. 1

Рис. 2

34. Винт фиксации удлинителя упора;

35. Винт упорный;

36. Площадка упорная;

37. Винт ограничения наклона вправо;

37а. Винт ограничения наклона влево;

38. Болт фиксации кожуха;

39. Кожух ременной передачи.

ВНИМАНИЕ! Внешний вид и устройство инструмента

могут отличаться от представленных в инструкции.
