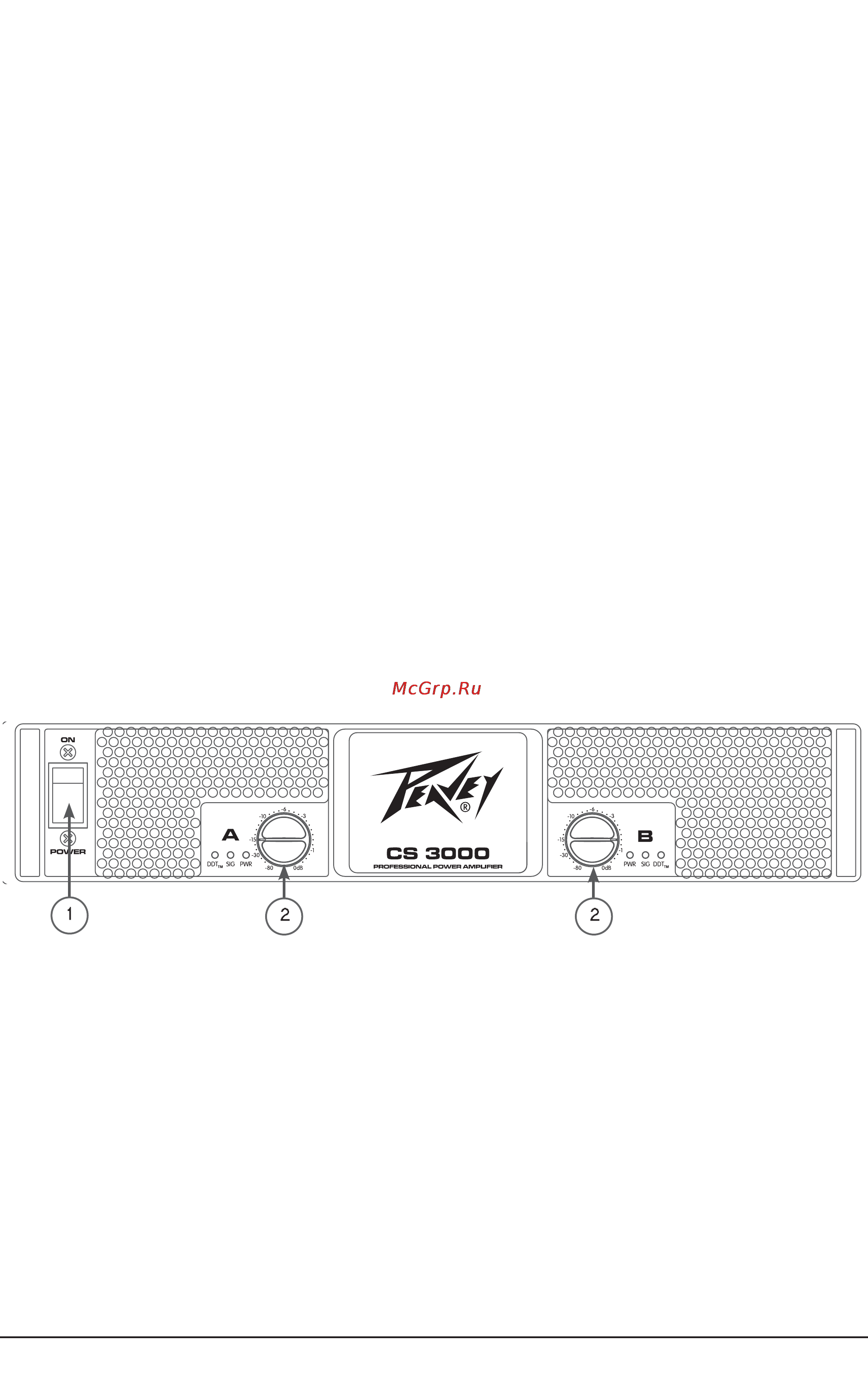

Параллельный режим Дчя включения параллельного двухканальное усиление с использованием одного входа режима отключите питание и установите переключатель CONN MODE в отжатое положение позиция in parallel В этом положении переключателя обеспечивается параллельное соединение входных разъемов обоих каналов и соответственно усиление одного входного сигнала с помощью обоих каналов усилителя Так как входы обоих каналов усилителя параллельно соединены то сигнал для подключения к дополнительной звукоусиливающей аппаратуре может быть взят с незадействованного входного разъема В параллельном режиме усиления нагрузка подключается к выходам каждого канала а уровень громкости устанавливается независимо соответствующим регулятором канала Все выходные и основные технические характеристики этого режима соответствуют характеристикам стереофонического режима Мостовой режим Данный режим позволяет объединить оба канала для получения мощного одноканального монофонического усилителя При использовании мостового режима соблюдайте особые меры предосторожности на выходных контактах усилителя может возникнуть опасное для жизни напряжение Дчя включения мостового режима нажмите переключатель выбора режимов BRIDGE Подключите источник сигнала ко входу канала А а кабель акустической системы к положительным контактам выходных разъемов каналов А и В В мостовом режиме чувствительность устанавливается только регулятором канала А Входы обоих каналов усилителя параллельно соединены поэтому сигнал для подключения к дополнительной звукоусиливающей аппаратуре может быть взят с незадействованного входного разъема Необходимо учитывать то что если в стереофоническом режиме задействованы как положительные так и отрицательные контакты выходных разъемов то в мостовом используются оба горячих контакта Выход канала А в мостовом режиме имеет такую же полярность как и его вход а его минимальное сопротивление нагрузки составляет 4 Ом эквивалент суммарного сопротивления нагрузки двух каналов по 2 Ом Если сопротивление нагрузки в мостовом режиме станет менее 4 Ом то активизируется блок компрессии DDT технология обнаружения искажений что приводит к немедленному понижению уровня выходной мощности Необходимо помнить что уменьшение сопротивления нагрузки также может вызвать и перегрев усилителя Переключатели и регуляторы Фронтальная панель ооооооооооооооос ооооооооооооооос QQQQQQQQQQQQQQOC ооооооооооооооо ЖЖоЖоЖоШ о юооооооор ооро 1ооос2222 оооооооооооооооооооооос Р ржж о 22 в ООО CS 3000 ООО ООООООООООООО OOOOOOOOOOOOQ 2222222222222 Комбинированный переключатель питания 1 Усилители серии С8 снабжены комбинированным переключателем питания который также несет на себе функцию прерывателя цепи питания В том случае если прерыватель цепи питания сработал в нормальных условиях эксплуатации нажатием установите переключатель в положение Включено Ж Если же переключатель не остается во включенном положении то усилитель нуждается в сервисном обслуживании Регуляторы чувствительности 2 По возможности устанавливайте данные регуляторы в максимальные положения по часовой стрелке до упора это обеспечит максимальный динамический диапазон системы Регуляторы чувствительности входов всех усилителей данной серии размещены на фронтальной панели и предназначены для регулировки уровня входного сигнала соответствующих им каналов Характеристики входов усилителей приведены в разделе Технические характеристики данного руководства 6 CS 3000 4000 4080 HZ Руководство пользователя
