![Husqvarna CT 154 [76/104] Lõiketerade eemaldamine](/img/pdf.png)
Husqvarna CT 154 [76/104] Lõiketerade eemaldamine
![Husqvarna CT 154 [76/104] Lõiketerade eemaldamine](/views2/1091886/page76/bg4c.png)
76
6

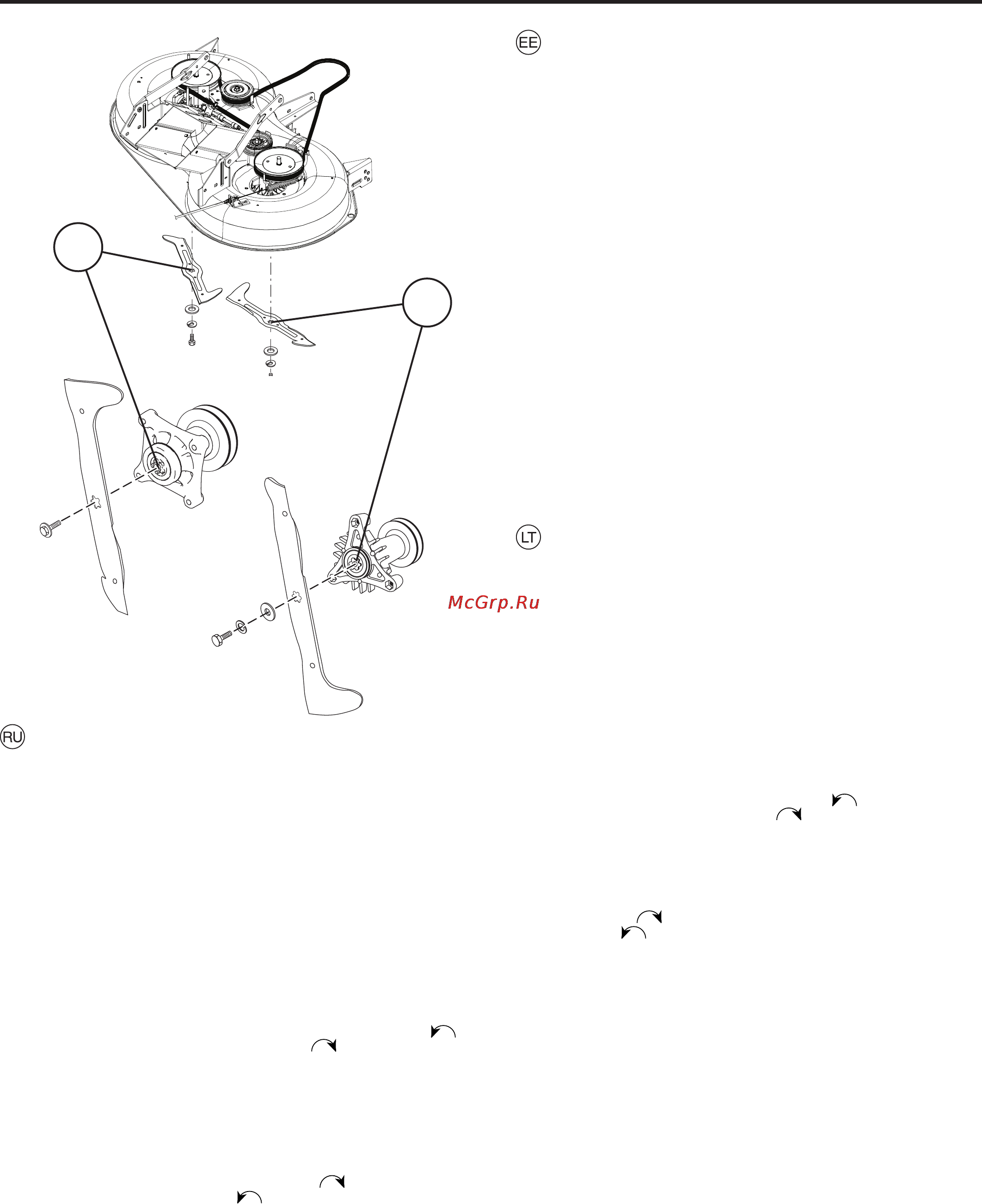

Демонтаж Ножей:
• Поднимите косилку в крайнее верхнее положение,
чтобы получить доступ к ножам.
• Извлеките болт крепления ножа.
• Установите новый или заточенный нож так, чтобы
режущая кромка была обращена вверх по направлению
к деке, как показано на рисунке.
ВАЖНО: чтобы обеспечить правильность сборки,
центральное отверстие на ноже должно совпадать со
звездочкой на
оправке.
ВАЖНО: Болт ножа прошел термообработку класса 8.
1. 5 Нож с отверстием в виде звездочки
Центральное отверстие ножа имеет форму (5-)
пятиугольной звездочки. Болт крепления этого ножа
имеет обычную правую резьбу, чтобы ослабить болт
необходимо повернуть его против часовой стрелки (
),
для затяжки - по часовой стрелке ( ).
• Установите на место болт ножа и надежно затяните
(62-75 Nm).
2. 6 Нож с отверстием в виде звездочки
Центральное отверстие ножа имеет форму (6-)
шестиугольной звездочки. Болт крепления этого ножа
имеет левую резьбу, чтобы ослабить болт необходимо
повернуть его по часовой стрелке (
), для затяжки -
против часовой стрелке ( ).
• Установите на место шестигранный винт, стопорную
шайбу и плоскую шайбу в порядке, указанном на
рисунке.
• Надежно затяните болт. (37-47 Nm)
Lõiketerade Eemaldamine:
• Tõstke niiduk kõige kõrgemasse asendisse, et lõiketeradele
oleks võimalik juurde pääseda.
• Eemaldage polt, mis tera kinni hoiab.
• Pange uus või teritatud lõiketera kohale, nii et selle tagu-
mine serv (abilõiketera) oleks suunatud üles platvormi
poole nagu joonisel kujutatud.
TÄHTIS: Et tagada õige paigaldus, peab lõiketera keskel olev
auk olema kohakuti spindlil oleva tähega.
TÄHTIS: Spetsiaalne lõiketera polt on 8. astme kuumtöödeldud
1. 5 Viisnurga kujuline lõiketera
Selle lõiketera keskel on viisnurga kujuline auk. Kuuskantpolt,
millega lõiketera on kinnitatud, on tavaliste parempoolsete
keermetega, mida saab vastupäeva lahti ja päripäeva kinni
keerata.
• Keerake polt korralikult kinni (62-75 Nm).
2. 6 Kuusnurga kujuline lõiketera
Selle lõiketera keskel on kuusnurga kujuline auk. Kuus-
kantpolt, millega lõiketera on kinnitatud, on vasakpoolsete
keermetega, mida saab päripäeva lahti ja vastupäeva kinni
keerata.
• Pange kuuskantpolt, lukustusseib ja lameseib tagasi
täpselt samas järjekorras nagu joonisel kujutatud.
• Keerake polt korralikult kinni (37-47 Nm)
Peilių Nuėmimas
• Pakelkite pjovėją į aukščiausią poziciją kad geriau prieiti
prie peilių.
• Nuimkite hex varžtą, kontraveržlę ir plokščia poveržlę kas
sulaiko peilį.
• Įdėkite naują arba užaštrintą peilį su užpakaline briauna į
viršų į korpusą kaip parodyta piešinyje.
SVARBU: Kad teisingai sumontuoti, peilio centrinė skylė turi
sutapti su žvaigžde ant veleno dalies.
SVARBU: Peilio varžtas turi 8 kategorijos terminį apdorojimą.
1. 5 kampų žvaigždės formos peilis
Šio peilio centras turi penkių (5) kampų žvaigždės formą.
Varžtas, kas priveržia šį peilį, turi normalius dešininius
sriegius, kas atsilaisvina pasukant (
) prieš laikrodžio
rodyklę ir prisiveržia pasukant ( ) pagal laikrodžio rodyklę.
• Kruopščiai priveržkite varžtą (62-75 Nm).
2. 6 kampų žvaigždės formos peilis
Šio peilio centras turi 6 kampų žvaigždės formą. Varžtas,
kas priveržia šį peilį turi kairinius sriegius, kas atsilaisvina
pasukant (
)) pagal laikrodžio rodyklę ir prisiveržia pa-
sukant ( ) prieš laikrodžio rodyklę.
• Pridėkite atgal hex varžtą, kontraveržlę ir plokščia tarpiklį
teisingoj tvarkoj kaip parodyta.
• Kruopščiai priveržkite varžtą (37-47 Nm)
LH
1
2
