УСТРОЙСТВО ТЕПЛОВЕНТИЛЯТОРА

4. УСТРОЙСТВО ТЕПЛОВЕНТИЛЯТОРА

Несущая конструкция тепловентилятора (см. рис.1) состоит из корпуса (1),

изготовленного из листовой стали и имеющего цилиндрическую форму.

В корпусе размещены вентилятор и трубчатые электронагревательные

элементы. Снаружи корпуса расположен блок управления (2). Корпус, за-

крытый воздухозаборной (3) и воздуховыпускной (4) решетками, винтами

устанавливается к ручкеподставке (5) и имеет возможность поворота в

вертикальной плоскости. Угол поворота фиксируется винтами (6). Венти-

лятор затягивает воздух через отверстия воздухозаборной решетки. Воз-

душный поток, втянутый вентилятором в корпус, проходя между петлями

трубчатых электронагревательных элементов, нагревается и подается в

помещение через отверстия воздуховыпускной решетки.

1 - Поворотный корпус

2 - Блок управления

3 - Воздухозаборная решетка

4 - Воздуховыпускная решетка

5 - Ручка-подставка

6 - Фиксатор

Работа тепловентилятора возможна в одном из следующих режимов:

- режим « » - вентиляция;

- режим « » - вентиляция с нагревом (неполная мощность);

- режим « » - вентиляция с нагревом (полная мощность для всех моде-

лей).

5. ПРИНЦИП РАБОТЫ ТЕПЛОВЕНТИЛЯТОРА

Вентилятор затягивает воздух через отверстия воздухозаборной решетки.

Воздушный поток, втянутый вентилятором в корпус, проходя между пет-

лями трубчатых электронагревательных элементов, нагревается и пода-

ется в помещение через отверстия воздуховыпускной решетки.

Электрические схемы тепловентиляторов приведены в приложении к

инструкции.

6. КОМПЛЕКТНОСТЬ

Модель PT-R2 ECO-R3

Тепловентилятор шт. 1 1

Руководство по эксплуатации и гарантийный

талон

шт. 1 1

Упаковка шт. 1 1

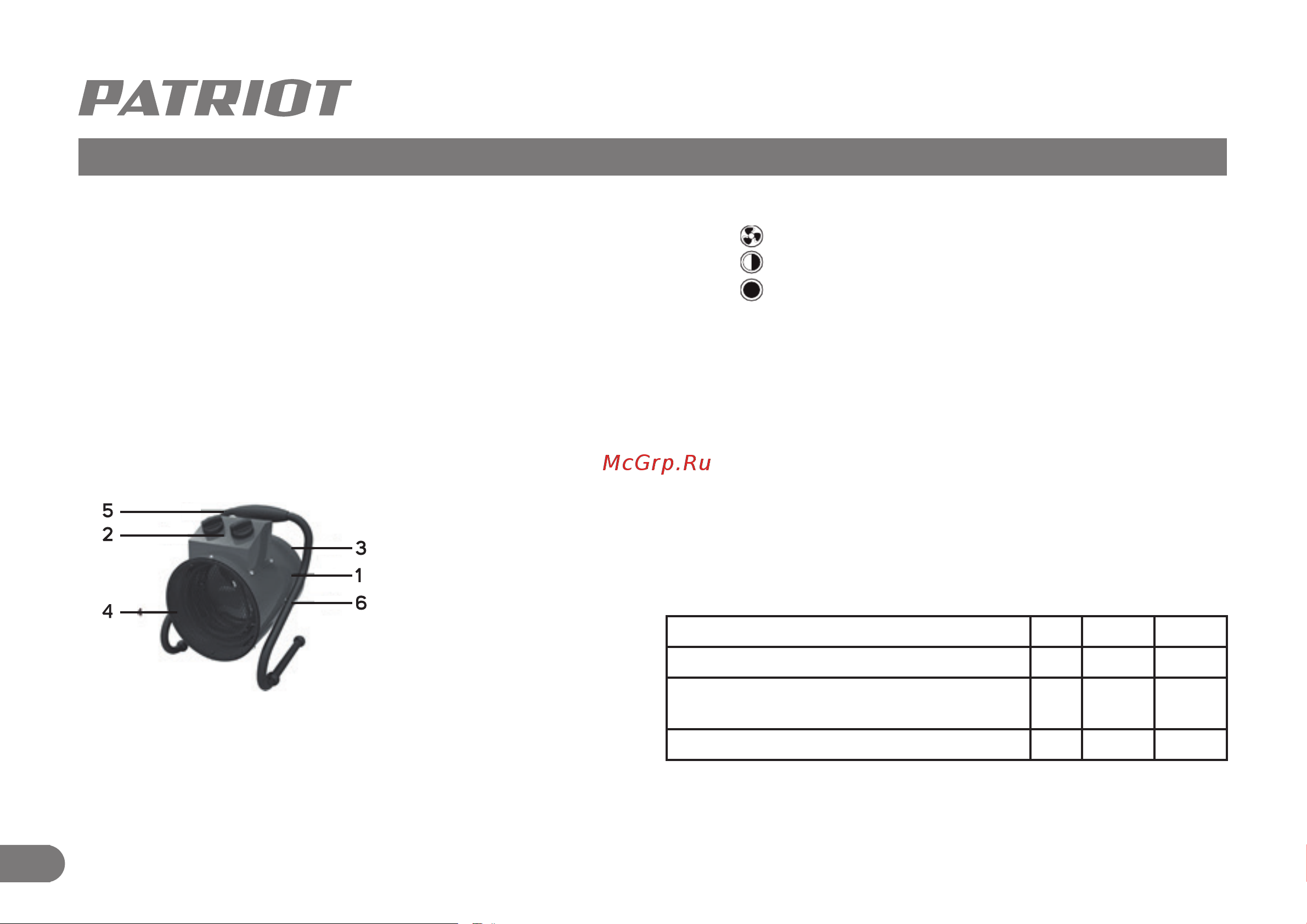

Рис. 1. Устройство прибора
