УПРАВЛЕНИЕ ТЕПЛОВЕНТИЛЯТОРОМ

7. УПРАВЛЕНИЕ ТЕПЛОВЕНТИЛЯТОРОМ

1. Положение выключения прибора.

2. Положение режима вентиляции без нагрева.

3. Положение частичной мощности нагрева.

4. Положение полной мощности нагрева.

5. Ручка переключателя режимов.

6. Ручка регулировки термостата.

Подготовка прибора к работе

1. Перед подключением прибора к электросети переведите ручку пере-

ключа-теля (5) в положение «

».

2. Подключение тепловентилятора к электросети осуществляется путем

включения вилки шнура питания тепловентилятора в розетку с напряже-

нием 230 В~50 Гц и заземляющим проводом. Прибор готов к работе.

ВНИМАНИЕ!

Сечение провода для моделей: PT-R2, ECO-R3 подводимого к

розетке от щита питания, должно быть не менее 1,5мм

для

медного провода и не менее 2,5мм

для алюминиевого провода.

В щите питания должны иметься автоматические выключатели

на 16 А для защиты электропроводки от перегрузок.

ВНИМАНИЕ!

Все работы, связанные с подключением тепловентилятора к

сети, должен осуществлять специалист, имеющий допуск на

проведение работ с электрооборудованием до 1000 В.

ПОРЯДОК РАБОТЫ

Режим вентиляции (без нагрева)

Для включения прибора в режиме вентиляции (без нагрева) переведите

ручку переключателя (5) в положение «

», (см. рис. 2), при этом начи-

нает работать вентилятор. Чтобы отключить режим вентиляции и выклю-

чить прибор, переведите ручку переключателя (5) в положение «».

Если температура окружающего воздуха выше, чем установленная тер-

морегулятором, пушка работает в режиме вентиляции без нагрева. Если

температура окружающего воздуха ниже, чем установленная терморегу-

лятором, пушка работает в режиме вентиляции с нагревом (мощность на-

грева зависит от положения клавиши переключателя). Ручкой терморегу-

лятора (6) устанавливается требуемая температура воздуха в помещении.

Терморегулятор поддерживает заданную температуру путем автома-

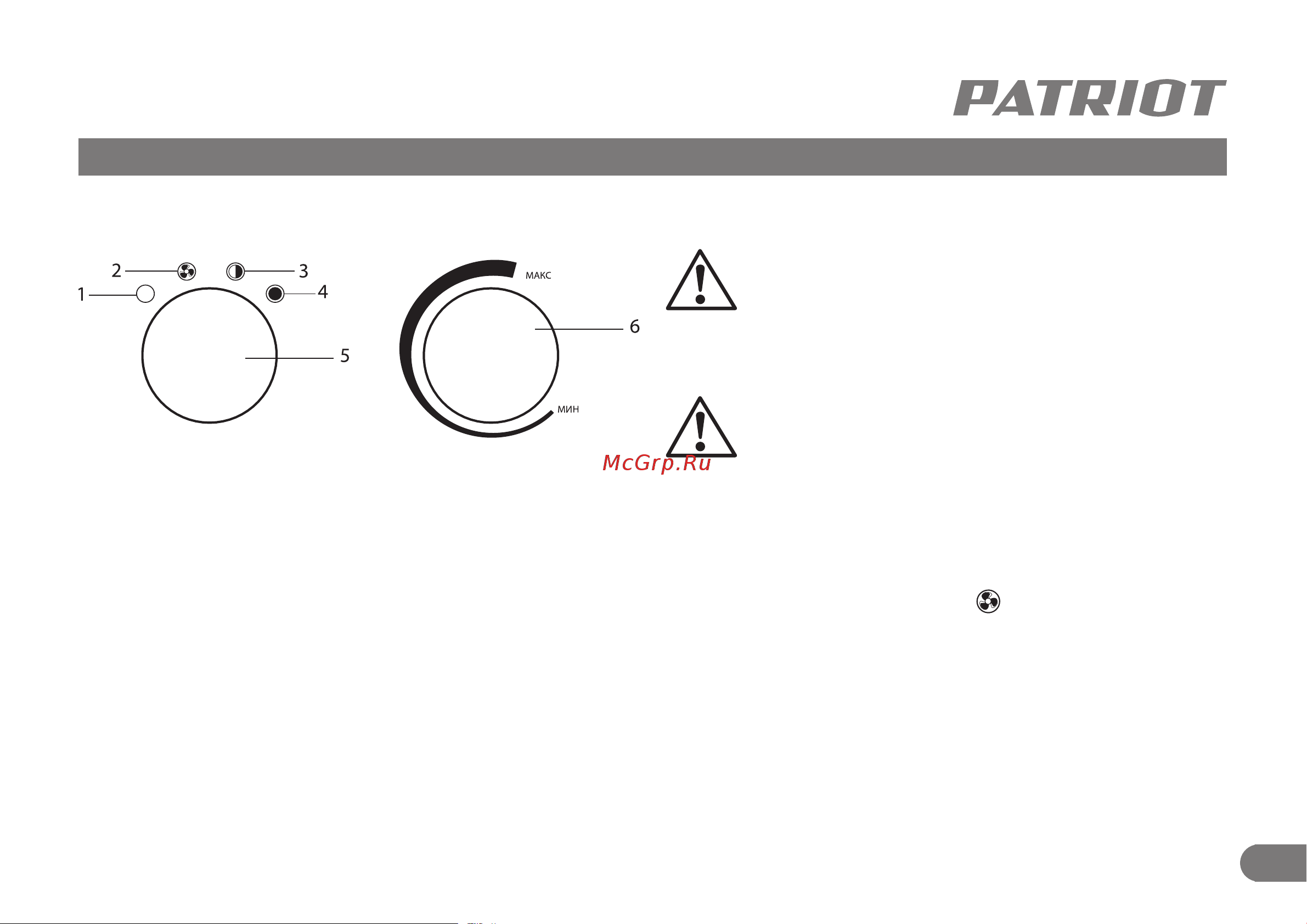

Рис. 2. Панель управления
