ПОДГОТОВКА И ПОРЯДОК РАБОТЫ

1.1 Крепление лебёдки и груза:

• Переместить нижний конец пружины (рис.1 поз.3) по пазу в

сторону неподвижного крюка (рис.1 поз.1), при этом толкатель

(рис.1 поз.4) выйдет из зацепления с храповым колесом (рис.1

поз.5) – холостой ход рычага;

• Удерживая лебёдку с рычагом в верхнем положении, нажать

(снизу – вверх) рычаг (рис.1 поз.12), чтобы вывести зуб

фиксатора (рис.1 поз.11) из зацепления с храповым колесом;

• Вытянуть (возможно с посторонней помощью) трос (рис.1

поз.6), раскручивая его с барабана (рис.1 поз.14) на нужную

длину и отпустить рычаг фиксатора;

• Закрепить неподвижный крюк (рис.1 поз.1) на основании, а

подвижный (рис.1 поз.10) на перемещаемом грузе.

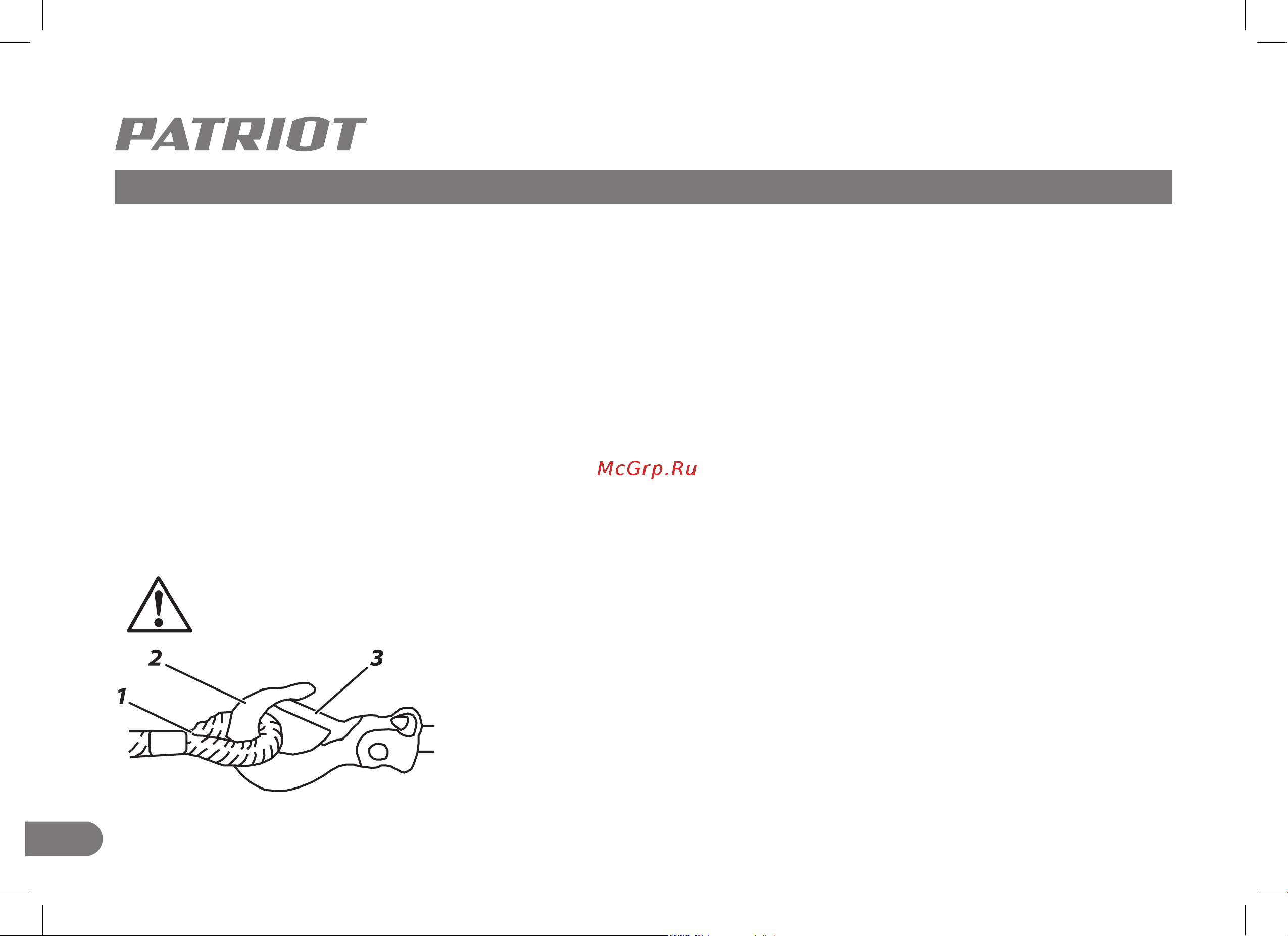

ВНИМАНИЕ! Кольцо троса (каната, стропы) должно

находиться на основании крюка, замок крюка – закрыт

(см. рис.2).

1. Трос (канат, стропа);

2. Крюк лебёдки;

3. Замок крюка.

1.2 Перемещение груза:

• Переместить нижний конец пружины толкателя в положение,

противоположное неподвижному крюку (как показано

на рис.1). При этом зуб толкателя (рис.1 поз.4) войдёт в

зацепление с храповым колесом (рис.1 поз.5);

• При движении рычага (рис.1 поз.2) к неподвижному крюку

(рис.1 поз.1), толкатель вращает храповое колесо с барабаном,

и трос перемещает груз к лебёдке;

• При обратном ходе рычага, зуб фиксатора (рис.1 поз.11)

входит в зацепление с храповым колесом и стопорит барабан

и груз. Толкатель рычага перемещается по храповому колесу с

характерными щелчками.

• Движение рычага «вперёд – назад» продолжать до

перемещения груза к лебёдке.

1.3 Ослабление натяжения груза:

• Переместить нижнюю часть пружины толкателя в положение

(как описано в п.1.1) для холостого хода рычага;

• Повернуть рычаг в сторону неподвижного крюка до касания

его зуба скобы фиксатора;

• Нажать на рычаг до вывода из зацепления зуба фиксатора с

храповым колесом;

• Храповое колесо прокрутится на один зуб, опуская трос на

такое же расстояние;

• Повторять операцию до тех пор, пока груз не окажется в

Рис. 2
